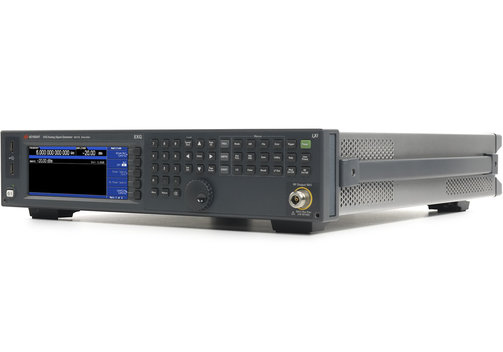

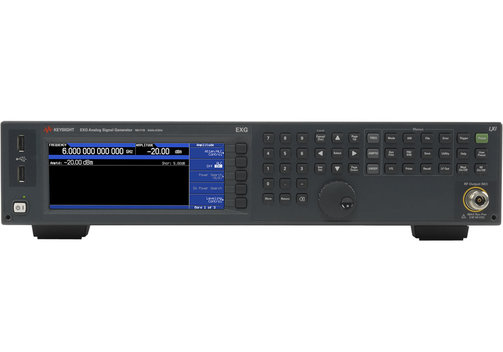

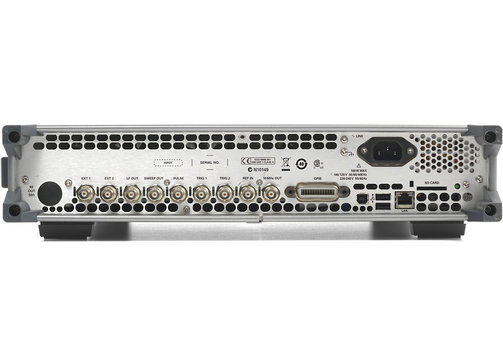

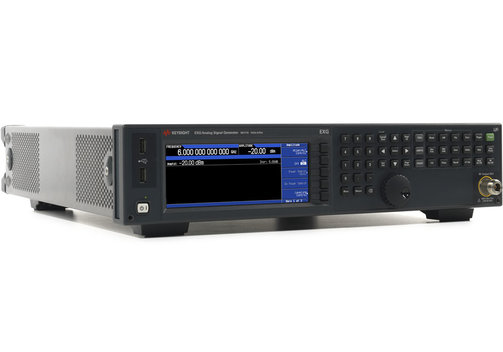

Keysight N5171B EXG HF-Analog-Signal-Generator bis 6GHz
ab €
11.663,19
inkl. MwSt.
versandkostenfrei (Deutschland)
schliessen
Bitte füllen Sie alle Felder aus.
Beschreibung
Zubehör
Dateien/Downloads
Vorteile des N5171B EXG HF-Generators für schnellen Durchsatz bei Produktionstests
- HF-Signal-Generator für eine Vielzahl von Analog-Signalen.
- Frequenzbereich 9 kHz bis 1 GHz, 3 GHz oder 6 GHz.
- LAN/Ethernet, USB und GPIB Schnittstellen.
Keysight N5171B EXG HF-Analog-Signal-Generator bis 6 GHz
Der Keysight N5171B EXG HF-Analog-Signal-Generator ist die ideale Lösung für schnellen Durchsatz und kosteneffiziente Leistung in industrielle Fertigungstests. Der N5171B EXG deckt einen Frequenzbereich von 9 kHz bis 1, 3 oder 6 GHz ab.
- HF-Analog-Signal-Generator mit einem Frequenzbereich von 9 kHz bis 1 GHz, 3 GHz oder 6 GHz.
- Erzeugt eine Vielzahl von Analog-Signalen.
- Geeignet für allgemeine Empfindlichkeitstests von Empfängern, Charakterisierung von Komponenten auf Systemebene sowie Design- und Fertigungstests von Unterhaltungselektronik.
- LAN/Ethernet-, USB- und GPIB-Schnittstellen.
Modell-Übersicht
| Modell | N5171B-501 | N5171B-503 | N5171B-506 |
| Frequenzbereich | 9 kHz...1 GHz | 9 kHz...3 GHz | 9 kHz...6 GHz |
| Leistungs-Eintellbereich | -144...+19 dBm (Standard), –144 dBm...+30 dBm (Option 1EA) | ||
| Max. Ausgangsleistung | +21 dBm | ||
| Amplitudengenauigkeit bei 1 GHz | ±0,5 dB | ||
| Phasenrauschen | typ. -122 dBc/Hz | ||
| Schaltgeschwindigkeit | ≤800 µs | ||
| Harmonische (bei 1 GHz) | -35 dBc | ||
| Nicht-Harmonische (bei 1 GHz) | <-72 dBc | ||
| Modulation | Phasen-Modulation max. Abweichung im Normal-Modus 5 rad FM max. Abweichung (bei 1 GHz) 10 MHz AM max. Tiefe 100% | ||
| Schmale Impulsbreite | 20 ns | ||
| Schnittstellen | LAN/Ethernet, USB 2.0, GPIB/IEEE488; SCPI-kompatibel | ||
| Abmessungen (mm) | 88 x 426 x 489; ca. 13,6 kg | ||
Keysight N5171B Serie Optionen und Upgrades
| Modell | Beschreibung |
| N5171B-006 | Instrumenten-Sicherheit und entnehmbare Speicherkarte |
| N5171B-099 | Erweiterte Lizenz-Key-Upgradebarkeit |
| N5171B-1EA | Hohe Ausgangsleistung |
| N5171B-1EM | Alle Anschlüsse rückseitig |
| N5171B-1ER | Flexibler Referenz-Eingang (1...50 MHz) |
| N5171B-303 | Multifunktions-Generator |
| N5171B-501 | Frequenzbereich 9 kHz bis 1 GHz |
| N5171B-503 | Frequenzbereich 9 kHz bis 3 GHz |
| N5171B-506 | Frequenzbereich 9 kHz bis 6 GHz |
| N5171B-A6J | ANSI Z540-1-1994 Calibration |
| N5171B-AMG | Calibration + Uncertainties + Guardbanding (akkreditiert) |
| N5171B-AXT | Transportkoffer |
| N5171B-CVR | Front-Schutzabdeckung |
| N5171B-SD0 | Kein interner, nicht-flüchtigert Speicher/Solid-State-Drive |
| N5171B-UK6 | Kommerzielles Kalibrier-Zertifikat mit Test-Daten |
| N5171B-UNT | AM-, FM-, Phasen-Modulation |
| N5171B-UNW | Schmale-Impuls-Modulation |
| N5171B-UNZ | Schnelles Frequenz-Schalten |
| N5171B-CD1 | CD-ROM mit Dokumentations-Set |
| Upgrades | |
| N5171BU-006 | Instrumenten-Sicherheit und entnehmbare Speicherkarte |
| N5171BU-099 | Erweiterte Lizenz-Key-Upgradebarkeit |
| N5171BU-1EA | Hohe Ausgangsleistung |
| N5171BU-1ER | Flexibler Referenz-Eingang (1...50 MHz) |
| N5171BU-303 | Multifunktions-Generator |
| N5171BU-SD0 | Kein interner, nicht-flüchtigert Speicher/Solid-State-Drive |
| N5171BU-UNT | AM-, FM-, Phasen-Modulation |
| N5171BU-UNW | Schmale-Impuls-Modulation |
| N5171BU-UNZ | Schnelles Frequenz-Schalten |
Keysight N51xx Serie Modell-Vergleich
| Modell | ▸N5166B CXG | ▸N5171B EXG | ▸N5181B MXG |
| Frequenzbereich | 9 kHz...3 GHz 9 kHz...6 GHz | 9 kHz...1 GHz 9 kHz...3 GHz 9 kHz...6 GHz | 9 kHz...3 GHz 9 kHz...6 GHz |
| Vorteile/Einsatz | Allzweck-Vektor-Signal-Generator mit internem 120-MHz-Basisband-Generator. Unterstützt PathWave Signal Generation (Signal Studio) Signal-Playback | Schneller Durchsatz, längere Betriebszeit, kosteneffiziente Leistung, optimiert für Fertigungstests. | Hervorragende Hardware-Performance, einschließlich exzellenter Phasenrausch- und Störungseigenschaften |
| Phasenrauschen bei 1 GHz, 20 Hz Offset | -119 dBc/Hz | -122 dBc/Hz | -146 dBc/Hz |
| Spurious bei 1 GHz (Nicht-Harmonische) | -72 dBc | -72 dBc | -96 dBc |
| Ausgangsleistung | +18 dBm | +21 dBm | +24 dBm |
| USB Power-Meter | ✓ | ✓ | ✓ |
| Step-/Listen-Sweep | ✓ | ✓ | ✓ |
| Bandbreite (BBG, Vektor) | 120 MHz | - | - |
| Arbiträr-Signal-Speicher max. (mit Option) | 512 MS | - | - |
| AM, FM, ΦM, Puls | ✓ | ✓ | ✓ |
| I/Q-Modulation | ✓ | - | - |
| Impulsfolge | ✓ | ✓ | ✓ |
Agilents Test & Measurement Group heißt jetzt Keysight Technologies.
Angaben zur Produktsicherheit:
Hersteller:
Keysight, 1400 Fountaingrove Parkway, Santa Rosa, CA/USA
www.keysight.com
(Keysight Technologies Deutschland GmbH)
