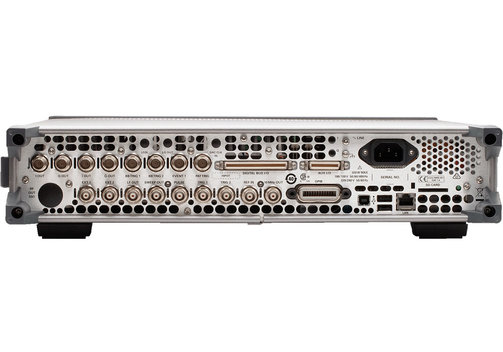

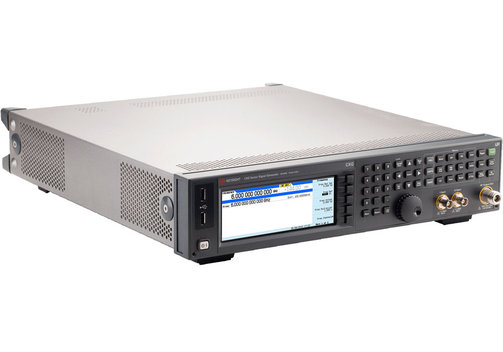

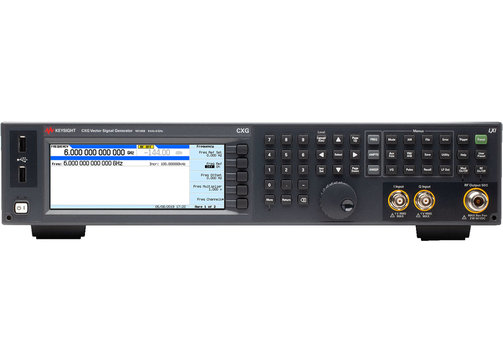

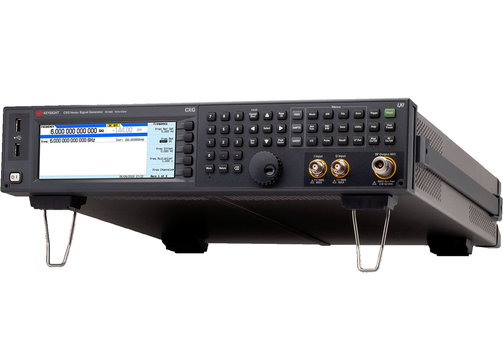

Keysight N5166B CXG HF-Vektor-Signal-Generator bis 6GHz
ab €
24.599,68
inkl. MwSt.
versandkostenfrei (Deutschland)
schliessen
Bitte füllen Sie alle Felder aus.
Beschreibung
Zubehör
Dateien/Downloads
Vorteile des N5166B CXG HF-Generators für Signale von CW bis Analog und Vektor
- HF-Vektor-Signal-Generator für eine Vielzahl von Signalen von CW bis zu Analog- und Vektor-Signalen.
- Frequenzbereich 9 kHz bis 3 GHz oder 6 GHz.
- Interner Basisband-Generator bis 120 MHz.
Keysight N5166B CXG HF-Vektor-Signal-Generator bis 6 GHz
Der Keysight N5166B CXG HF-Vektor-Signal-Generator ist die ideale Lösung zur Unterstützung von Design und Test von IoT- und Allzweckgeräten, zur Durchführung grundlegender parametrischer Tests von Komponenten und zur Funktionsprüfung von Empfängern. Der N5166B CXG deckt einen Frequenzbereich von 9 kHz bis 3 oder 6 GHz ab, und bis 120 MHz HF-Modulationsbandbreite. Mit dem N5166B CXG können Sie Ihren Prüfling mit mehreren verifizierten, standardkonformen Vektor-Signalen testen.
- HF-Vektor-Signal-Generator mit einem Frequenzbereich von 9 kHz bis 3 GHz oder 6 GHz.
- Erzeugt eine Vielzahl von Signalen, von CW bis zu analogen und Vektor-Signalen.
- Erzeugt standardkonforme Funksignale durch Wiedergabe von PathWave Signal Generation (Signal Studio) Signalen.
- Interner Basisband-Generator bis 120 MHz HF-Bandbreite; externe I/Q-Eingänge bis 200 MHz HF-Bandbreite.
- Geeignet für allgemeine Empfindlichkeitstests von Empfängern, Charakterisierung von Komponenten auf Systemebene sowie Design- und Fertigungstests von Unterhaltungselektronik.
- LAN/Ethernet-, USB- und GPIB-Schnittstellen.
Modell-Übersicht
| Modell | N5166B-503 | N5166B-506 |
| Frequenzbereich | 9 kHz...3 GHz | 9 kHz...6 GHz |
| Leistungs-Einstellbereich | -144...+19 dBm | |
| Max. Ausgangsleistung | +18 dBm | |
| Amplitudengenauigkeit bei 1 GHz, -30...-60 dBm | ±0,6 dB; typ. ±0,3 dB | |
| Phasenrauschen | typ. -119 dBc/Hz | |
| Schaltgeschwindigkeit | <5 ms | |
| Harmonische (bei 1 GHz) | -35 dBc | |
| BBG BW (HF) | 60/120 MHz (IQ intern), 200 MHz (IQ extern) | |
| EVM | 0,8%, typ. 0,2% (GSM) 1,2%, typ. 0,8% (W-CDMA) 1,2%, typ. 0,8% (QPSK) 1,1%, typ. 0,65% (16QAM) | |
| Schmale Impulsbreite | 20 ns | |
| Signal Playback-Speicher | 32 MS, optional 512 MS (Option 022) | |
| Datenspeicher | 3 GB intern (30 GB mit Option 009); extern: USB 2.0-kompatible Speichergeräte unterstützt | |
| Schnittstellen | LAN/Ethernet, USB 2.0, GPIB/IEEE488; SCPI-kompatibel | |
| Abmessungen (mm) | 88 x 426 x 489; ca. 15,8 kg | |
Keysight N5166B Serie Optionen und Upgrades
| Model | Description |
| N5166B-009 | Interner Solid-State-Speicher |
| N5166B-022 | Upgrade Basisband-Generator-Speicher von 32 MS auf 512 MS (erfordert Option 653) |
| N5166B-1ER | Flexibler Referenz-Eingang (1...50 MHz) |
| N5166B-303 | Multifunktions-Generator |
| N5166B-310 | 3 GHz "Good Value Bundle" inkl Optionen 503, 653 |
| N5166B-320 | 3 GHz "Better Value Bundle" inkl. Optionen 503, 653, 655 |
| N5166B-503 | Frequenzbereich 9 kHz bis 3 GHz |
| N5166B-506 | Frequenzbereich 9 kHz bis 6 GHz |
| N5166B-610 | 6 GHz "Good Value Bundle" inkl. Optionen 506, 653 |
| N5166B-620 | 6 GHz "Better Value Bundle" inkl. Optionen 506, 653, 655 |
| N5166B-630 | 6 GHz "Best Value Bundle" inkl. Optionen 506, 653, 655, 022, UNT, 221 |
| N5166B-653 | ARB Basisband-Generator (60 MHz HF-Bandbreite, 32 MS) |
| N5166B-655 | Upgrade Basisband-Generator von 60 auf 120 MHz HF-Bandbreite (erfordert Option 653) |
| N5166B-UK6 | Kommerzielles Kalibrier-Zertifikat mit Test-Daten |
| N5166B-UNT | AM-, FM-, Phasen-Modulation |
| N5166B-UNW | Schmale-Impuls-Modulation |
| N5180AXTB | Transportkoffer |
| N5180CVRB | Front-Schutzabdeckung |
| 1CM110A | Rack-Montage Flanschset |
| 1CP104A | Rack-Montage Flanschset mit Griffen |
| 1CR112A | Rack-"Schubladen"-Kit |
| 1CN106A | Front-Griffe-Kit |
| Upgrades | |
| N5166BU-009 | Interner Solid-State-Speicher |
| N5166BU-022 | Upgrade Basisband-Generator-Speicher von 32 MS auf 512 MS (erfordert Option 653) |
| N5166BU-1ER | Flexibler Referenz-Eingang (1...50 MHz) |
| N5166BU-303 | Multifunktions-Generator |
| N5166BU-653 | ARB Basisband-Generator (60 MHz HF-Bandbreite, 32 MS) |
| N5166BU-655 | Upgrade Basisband-Generator von 60 auf 120 MHz HF-Bandbreite (erfordert Option 653) |
| N5166BU-UNT | AM-, FM-, Phasen-Modulation |
| N5166BU-UNW | Schmale-Impuls-Modulation |
Keysight N51xx Serie Modell-Vergleich
| Modell | ▸N5166B CXG | ▸N5171B EXG | ▸N5181B MXG |
| Frequenzbereich | 9 kHz...3 GHz 9 kHz...6 GHz | 9 kHz...1 GHz 9 kHz...3 GHz 9 kHz...6 GHz | 9 kHz...3 GHz 9 kHz...6 GHz |
| Vorteile/Einsatz | Allzweck-Vektor-Signal-Generator mit internem 120-MHz-Basisband-Generator. Unterstützt PathWave Signal Generation (Signal Studio) Signal-Playback | Schneller Durchsatz, längere Betriebszeit, kosteneffiziente Leistung, optimiert für Fertigungstests. | Hervorragende Hardware-Performance, einschließlich exzellenter Phasenrausch- und Störungseigenschaften |
| Phasenrauschen bei 1 GHz, 20 Hz Offset | -119 dBc/Hz | -122 dBc/Hz | -146 dBc/Hz |
| Spurious bei 1 GHz (Nicht-Harmonische) | -72 dBc | -72 dBc | -96 dBc |
| Ausgangsleistung | +18 dBm | +21 dBm | +24 dBm |
| USB Power-Meter | ✓ | ✓ | ✓ |
| Step-/Listen-Sweep | ✓ | ✓ | ✓ |
| Bandbreite (BBG, Vektor) | 120 MHz | - | - |
| Arbiträr-Signal-Speicher max. (mit Option) | 512 MS | - | - |
| AM, FM, ΦM, Puls | ✓ | ✓ | ✓ |
| I/Q-Modulation | ✓ | - | - |
| Impulsfolge | ✓ | ✓ | ✓ |
Agilents Test & Measurement Group heißt jetzt Keysight Technologies.
Angaben zur Produktsicherheit:
Hersteller:
Keysight, 1400 Fountaingrove Parkway, Santa Rosa, CA/USA
www.keysight.com
(Keysight Technologies Deutschland GmbH)
