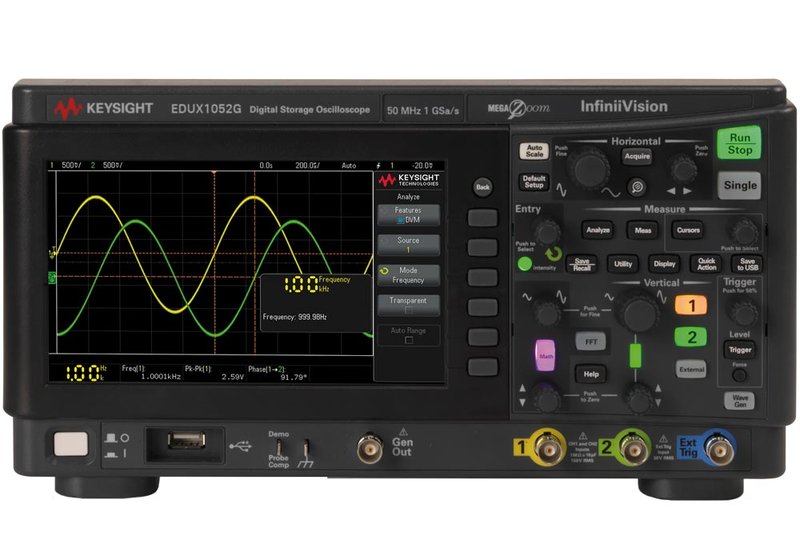

Keysight InfiniiVision EDUX1052A/G 2-Kanal Oszilloskope, 50MHz, 1GS/s
Vorteile des Keysight EDUX1052A/G Oszilloskops für die Ausbildung
- Profi-Markenqualität zum fairen Preis.
- 2 Kanäle, 50 MHz Bandbreite, 100.000 Wfms/s Update-Rate.
- Großer Funktionsumfang - ideal für Praktikum und Ausbildung.
Keysight InfiniiVision EDUX1052A/G 2-Kanal Oszilloskope, 50 MHz, 1 GS/s.
Die EDUX1052A/G Oszilloskope aus der InfiniiVision X1000 Serie von Keysight bieten Ihnen höchste Qualität und bewährte Industrie-Technologie zum günstigen Preis. Die Education-Modelle sind speziell für die Ausbildung ausgelegt. Sie haben eine Bandbreite von 50 MHz und in der Variante G einen integrierten Signal-Generator. Ein großer Vorteil für den Einsatz in der Ausbildung sind neben den umfangreichen Funktionen auch die integrierten Trainings-Signale. Zudem ist die Bedienung der Keysight InfiniiVision Serie konsistent vom kleinsten bis zum größten Modell: Wer die Bedienung eines EDUX-Modelles erlernt hat, kann schnell und leicht auf ein größeres Modell umsteigen.
- Bandbreite 50 MHz.
- 2 Analog-Kanäle.
- Sample-Rate bis 1 GS/s.
- Max. Speicher-Tiefe bis 200 kPunkte.
- Display: 7"/17,8 cm WVGA.
- Update-Rate 100.000 Wfms/s.

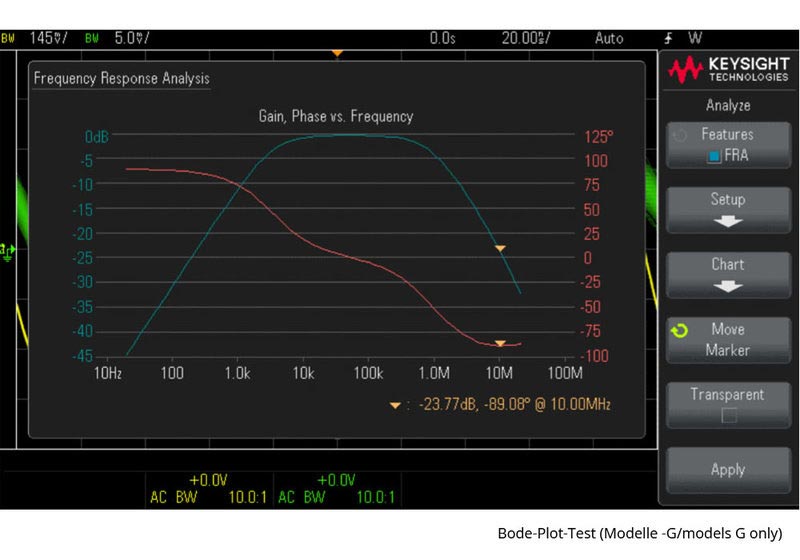

- Modelle -G mit Signal-Generator: 20 MHz, inkl. Bode-Plot-Test (Bode-Diagramm, Frequenzgang).
- Weitere Extras:
Serielle Protokoll-Analyse serienmäßig (I²C, UART/RS232).
Integrierte Trainings-Signale serienmäßig.
Integriertes Digital-Voltmeter serienmäßig.
Frequenz-Zähler serienmäßig.
Signal-Mathematik, automatische Messungen serienmäßig. - Schnittstellen: USB 2.0 (Host and Device), Ethernet/LAN/LXI.
- Kalibrier-Interval: 5 Jahre.
- Eine BenchVue Software-Lizenz (BV0004B) ist jetzt bei Neukauf im Umfang Ihres Messinstruments enthalten. BenchVue vereinfacht das Anschließen und Steuern von Instrumenten sowie das Automatisieren von Test-Sequenzen.
- 2 Standard-Tastköpfe im Lieferumfang
Modell-Übersicht InfiniiVision X1000-Serie
| Modell InfiniiVision | ▸EDUX1052A | ▸EDUX1052G | ▸DSOX1202A | ▸DSOX1202G | ▸DSOX1204A | ▸DSOX1204G |
| Kanäle | 2 + 1 (ext. Trigger sichtbar als Digital-Kanals) | 2 | 4 | |||
| Bandbreite | 50 MHz | 70 MHz, upgradebar auf 100 MHz oder 200 MHz | 70 MHz, upgradebar auf 100 MHz oder 200 MHz | |||
| Sample-Rate | 1 GS/s (alle Kanäle) | 2 GS/s (1- oder 2-Kanal-Betrieb), 1 GS/s (falls ext. Trigger-View On) | 2 GS/s (1- oder Halb-Kanal-Betrieb), 1 GS/s (3- oder 4-Kanal-Betrieb) | |||
| Signal-Aktualisierungsrate | 100.000 Wfms/s | 200.000 Wfms/s | 200.000 Wfms/s | |||
| Speicher-Tiefe | 200 kPunkte (alle Kanäle) | 2 MPunkte (1- oder 2-Kanal-Betrieb), 1 MPunkte (falls ext. Trigger-View On) | 2 MPunkte (1- oder Halb-Kanal-Betrieb), 1 MPunkte (3- oder 4-Kanal-Betrieb) | |||
| Segmenierter Speicher | - | ✓ | ✓ | |||
| MegaZoom | ✓ | ✓ | ✓ | |||
| Display | 7"/17,8 cm TFT LCD WVGA | 7"/17,8 cm TFT LCD WVGA | 7"/17,8 cm TFT LCD WVGA | |||
| Signal-Generator | - | 20 MHz, inkl. Bode-Plot-Test (Bode-Diagramm, Frequenzgang) | - | 20 MHz, inkl. Bode-Plot-Test (Bode-Diagramm, Frequenzgang) | - | 20 MHz, inkl. Bode-Plot-Test (Bode-Diagramm, Frequenzgang) |
| Serielle Protokoll-Analyse | Serienmäßig: I²C, UART/RS232 | Serienmäßig: I²C, SPI, UART/RS232, CAN, LIN | Serienmäßig: I²C, SPI, UART/RS232, CAN, LIN | |||
| Masken-/Grenzwert-Test | - | ✓ serienmäßig | ✓ serienmäßig | |||
| Integrierte Trainings-Signale | ✓ serienmäßig | ✓ serienmäßig | ✓ serienmäßig | |||
| Integriertes Digital-Voltmeter | ✓ serienmäßig | ✓ serienmäßig | ✓ serienmäßig | |||
| Frequenz-Zähler | ✓ serienmäßig | ✓ serienmäßig | ✓ serienmäßig | |||
| Signal-Mathematik | ✓ Addition, Subtraktion, Multiplikation, Division, FFT (Magnitude und Phase), Lowpass-Filter | ✓ Addition, Subtraktion, Multiplikation, Division, FFT (Magnitude und Phase), Lowpass-Filter | ✓ Addition, Subtraktion, Multiplikation, Division, FFT (Magnitude und Phase), Lowpass-Filter | |||
| Automatische Messungen | ✓ 14 Amplituden-, 14 Timing- und 4 Pulszähler-Messungen | ✓ 14 Amplituden-, 14 Timing- und 4 Pulszähler-Messungen | ✓ 14 Amplituden-, 14 Timing- und 4 Pulszähler-Messungen | |||
| Schnittstellen | USB 2.0 (Host and Device), Ethernet/LAN/LXI | USB 2.0 (Host and Device), Ethernet/LAN/LXI | USB 2.0 (Host and Device), Ethernet/LAN/LXI | |||
Optionen für die Oszilloskope der Keysight InfiniiVision 1000X-Serie
| Modell | Beschreibung | Für Serie |
| D1202BW1A | Bandbreiten-Upgrade, 70 MHz auf 100 MHz, 2-Kanal, dauerhafte Lizenz | DSOX1202A/G |
| D1202BW2A | Bandbreiten-Upgrade, 70 MHz auf 200 MHz, 2-Kanal, dauerhafte Lizenz | DSOX1202A/G |
| D1202BW3A | Bandbreiten-Upgrade, 100 MHz auf 200 MHz, 2-Kanal, dauerhafte Lizenz | DSOX1202A/G |
| D1200BW1A | Bandbreiten-Upgrade, 70 MHz auf 100 MHz, 4-Kanal, dauerhafte Lizenz | DSOX1204A/G |
| D1200BW2A | Bandbreiten-Upgrade, 70 MHz auf 200 MHz, 4-Kanal, dauerhafte Lizenz | DSOX1204A/G |
| D1200BW3A | Bandbreiten-Upgrade, 100 MHz auf 200 MHz, 4-Kanal, dauerhafte Lizenz | DSOX1204A/G |
| N2137A | Gedrucktes Handbuch (PDF-Version per freiem Download) | InfiniiVision 1000X |
| N2738A | Transporttasche für 1000X-Serie Oszilloskope | InfiniiVision 1000X |
| N2138A | Rack-Einbaukit für 1000X-Series Oszilloskope | InfiniiVision 1000X |
Agilents Test & Measurement Group heißt jetzt Keysight Technologies.
Angaben zur Produktsicherheit:
Hersteller:
Keysight, 1400 Fountaingrove Parkway, Santa Rosa, CA/USA
www.keysight.com
(Keysight Technologies Deutschland GmbH)
