Keysight InfiniiVision DSOX1204A/G 4-Kanal Oszilloskop, 70/100/200MHz, 2 GS/s
ab €
1.626,73
inkl. MwSt.
versandkostenfrei (Deutschland)
schliessen
Bitte füllen Sie alle Felder aus.
Beschreibung
Dateien/Downloads
Vorteile des Keysight DSOX1204A/G Oszilloskops mit 4 Kanälen und Signalgenerator (G)
- Profi-Markenqualität zum fairen Preis.
- 4 Kanäle, bis 200 MHz Bandbreite, 200.000 Wfms/s Update-Rate.
- Großer Funktionsumfang - passend zu Ihrem Budget, auch bei großen Stückzahlen.

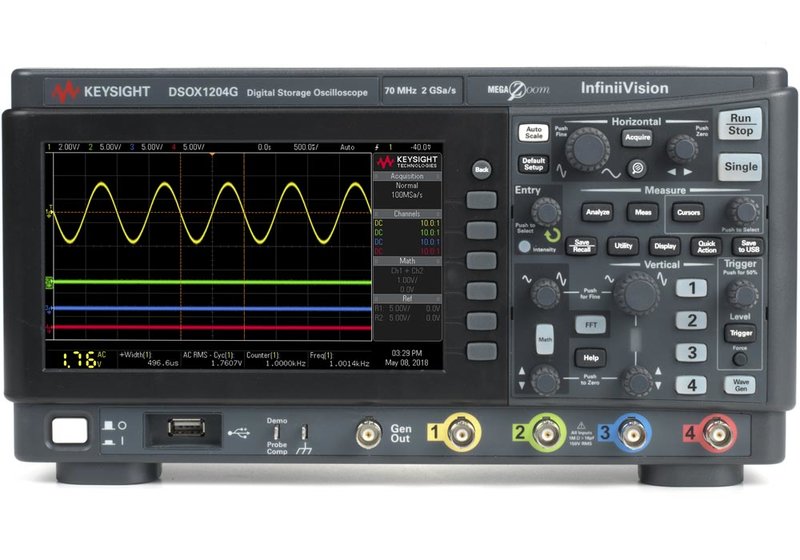

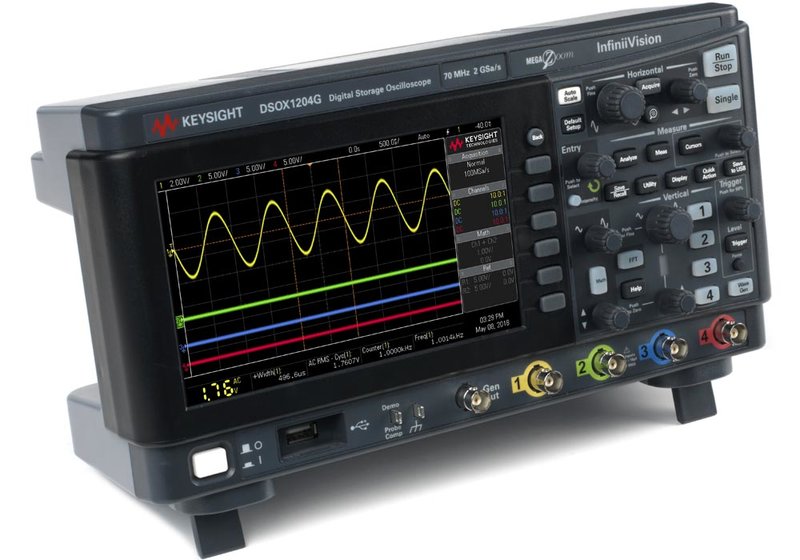

Keysight InfiniiVision DSOX1204A/G 4-Kanal Oszilloskope, 70/100/200 MHz, 2 GS/s.
Die DSOX1204A/G Oszilloskope aus der InfiniiVision X1000 Serie von Keysight bieten Ihnen höchste Qualität und bewährte Industrie-Technologie zum günstigen Preis. Die Standard-Modelle mit 4 Kanälen sind sowohl für die Ausbildung als auch für industrielle Anwendungen oder im Service zum Beispiel in größeren Stückzahlen ausgelegt. Sie haben eine Bandbreite von 70 MHz, upgradebar auf 100 MHz oder 200 MHz, und in der Variante G einen integrierten Signal-Generator.
- Bandbreite 70 MHz, erweiterbar auf 100 oder 200 MHz.
- 4 Analog-Kanäle.
- Sample-Rate bis 2 GS/s.
- Max. Speicher-Tiefe bis 2 MPunktet, Segmentierter speicher serienmäßig.
- Display: 7"/17,8 cm WVGA.
- Update-Rate 200.000 Wfms/s.
- Modelle -G mit Signal-Generator: 20 MHz, inkl. Bode-Plot-Test (Bode-Diagramm, Frequenzgang).
- Weitere Extras:
Serielle Protokoll-Analyse serienmäßig (I²C, SPI, UART/RS232, CAN, LIN).
Integrierte Trainings-Signale serienmäßig.
Integriertes Digital-Voltmeter serienmäßig.
Frequenz-Zähler serienmäßig.

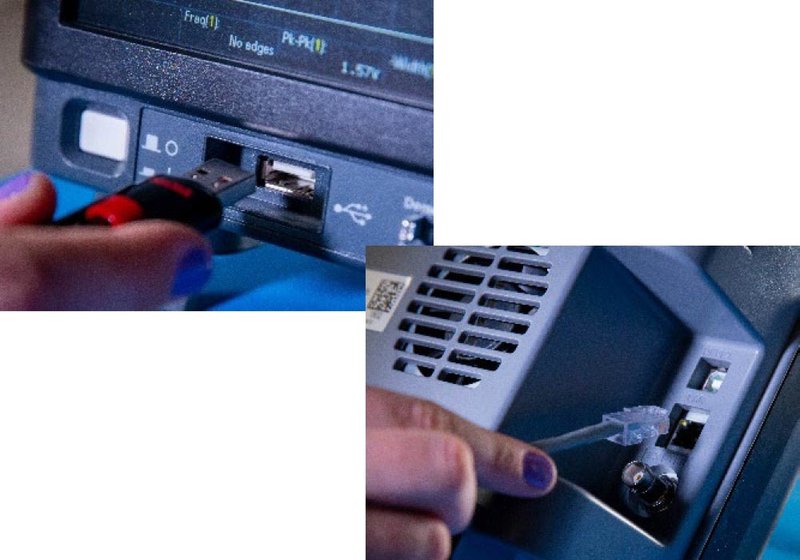

Masken-Grenzwert-Test, Signal-Mathematik, automatische Messungen serienmäßig. - Schnittstellen: USB 2.0 (Host and Device), Ethernet/LAN/LXI.
- Kalibrier-Interval: 5 Jahre.
- Unterstützt von der Keysight Software BenchVue. BenchVue vereinfacht das Anschließen und Steuern von Instrumenten sowie das Automatisieren von Test-Sequenzen.
- 4 Standard-Tastköpfe im Lieferumfang
Modell-Übersicht InfiniiVision X1000-Serie
| Modell InfiniiVision | ▸EDUX1052A | ▸EDUX1052G | ▸DSOX1202A | ▸DSOX1202G | ▸DSOX1204A | ▸DSOX1204G |
| Kanäle | 2 + 1 (ext. Trigger sichtbar als Digital-Kanals) | 2 | 4 | |||
| Bandbreite | 50 MHz | 70 MHz, upgradebar auf 100 MHz oder 200 MHz | 70 MHz, upgradebar auf 100 MHz oder 200 MHz | |||
| Sample-Rate | 1 GS/s (alle Kanäle) | 2 GS/s (1- oder 2-Kanal-Betrieb), 1 GS/s (falls ext. Trigger-View On) | 2 GS/s (1- oder Halb-Kanal-Betrieb), 1 GS/s (3- oder 4-Kanal-Betrieb) | |||
| Signal-Aktualisierungsrate | 100.000 Wfms/s | 200.000 Wfms/s | 200.000 Wfms/s | |||
| Speicher-Tiefe | 200 kPunkte (alle Kanäle) | 2 MPunkte (1- oder 2-Kanal-Betrieb), 1 MPunkte (falls ext. Trigger-View On) | 2 MPunkte (1- oder Halb-Kanal-Betrieb), 1 MPunkte (3- oder 4-Kanal-Betrieb) | |||
| Segmenierter Speicher | - | ✓ | ✓ | |||
| MegaZoom | ✓ | ✓ | ✓ | |||
| Display | 7"/17,8 cm TFT LCD WVGA | 7"/17,8 cm TFT LCD WVGA | 7"/17,8 cm TFT LCD WVGA | |||
| Signal-Generator | - | 20 MHz, inkl. Bode-Plot-Test (Bode-Diagramm, Frequenzgang) | - | 20 MHz, inkl. Bode-Plot-Test (Bode-Diagramm, Frequenzgang) | - | 20 MHz, inkl. Bode-Plot-Test (Bode-Diagramm, Frequenzgang) |
| Serielle Protokoll-Analyse | Serienmäßig: I²C, UART/RS232 | Serienmäßig: I²C, SPI, UART/RS232, CAN, LIN | Serienmäßig: I²C, SPI, UART/RS232, CAN, LIN | |||
| Masken-/Grenzwert-Test | - | ✓ serienmäßig | ✓ serienmäßig | |||
| Integrierte Trainings-Signale | ✓ serienmäßig | ✓ serienmäßig | ✓ serienmäßig | |||
| Integriertes Digital-Voltmeter | ✓ serienmäßig | ✓ serienmäßig | ✓ serienmäßig | |||
| Frequenz-Zähler | ✓ serienmäßig | ✓ serienmäßig | ✓ serienmäßig | |||
| Signal-Mathematik | ✓ Addition, Subtraktion, Multiplikation, Division, FFT (Magnitude und Phase), Lowpass-Filter | ✓ Addition, Subtraktion, Multiplikation, Division, FFT (Magnitude und Phase), Lowpass-Filter | ✓ Addition, Subtraktion, Multiplikation, Division, FFT (Magnitude und Phase), Lowpass-Filter | |||
| Automatische Messungen | ✓ 14 Amplituden-, 14 Timing- und 4 Pulszähler-Messungen | ✓ 14 Amplituden-, 14 Timing- und 4 Pulszähler-Messungen | ✓ 14 Amplituden-, 14 Timing- und 4 Pulszähler-Messungen | |||
| Schnittstellen | USB 2.0 (Host and Device), Ethernet/LAN/LXI | USB 2.0 (Host and Device), Ethernet/LAN/LXI | USB 2.0 (Host and Device), Ethernet/LAN/LXI | |||
Optionen für die InfiniiVision 1000X-Serie
| Modell | Beschreibung | Für Serie |
| D1202BW1A | Bandbreiten-Upgrade, 70 MHz auf 100 MHz, 2-Kanal, dauerhafte Lizenz | DSOX1202A/G |
| D1202BW2A | Bandbreiten-Upgrade, 70 MHz auf 200 MHz, 2-Kanal, dauerhafte Lizenz | DSOX1202A/G |
| D1202BW3A | Bandbreiten-Upgrade, 100 MHz auf 200 MHz, 2-Kanal, dauerhafte Lizenz | DSOX1202A/G |
| D1200BW1A | Bandbreiten-Upgrade, 70 MHz auf 100 MHz, 4-Kanal, dauerhafte Lizenz | DSOX1204A/G |
| D1200BW2A | Bandbreiten-Upgrade, 70 MHz auf 200 MHz, 4-Kanal, dauerhafte Lizenz | DSOX1204A/G |
| D1200BW3A | Bandbreiten-Upgrade, 100 MHz auf 200 MHz, 4-Kanal, dauerhafte Lizenz | DSOX1204A/G |
| N2137A | Gedrucktes Handbuch (PDF-Version per freiem Download) | InfiniiVision 1000X |
| N2738A | Transporttasche für 1000X-Serie Oszilloskope | InfiniiVision 1000X |
| N2138A | Rack-Einbaukit für 1000X-Series Oszilloskope | InfiniiVision 1000X |
Agilents Test & Measurement Group heißt jetzt Keysight Technologies.
