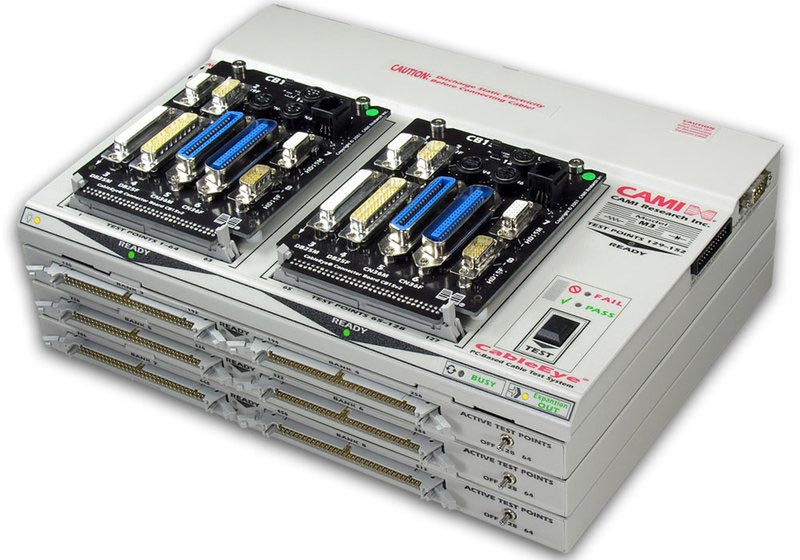

M3U(H)-AEX Erweiterungs-Modul für M3U(H), weitere 128 Testpunkte
Mit dem CableEye Test-System prüfen Sie bequem mit dem PC beliebige Kabel, zum Beispiel auf Durchgang, offene Leitungen, Kurzschlüsse oder fehlerhafte Verdrahtung.
- Erweiterungs-Modul CAMI-823(H) (M3U(H)-AEX) für das CabelEye System CAMI-821U(H) (CableEye M3U(H)).
- Weitere 128 Test-Punkte.
- Mit mehreren Modulen erweitern auf bis zu 2560 Test-Punkte.
Modell-Übersicht
| Niederspannungstest | |||
| CAMI-810U | CableEye M2U-Basic | Basis-System | 128 Test-Punkte, nicht erweiterbar. USB-Interface |
| CAMI-811U | CableEye M2U-Full | Full-System | 152 Test-Punkte, erweiterbar auf 1024. USB-Interface |
| CAMI-826 | CableEye M3Z | Erweitertes System 1 | 152 Test-Punkte, erweiterbar auf 2560. Zum Messen von Widerständen (0,1 Ω...5 MΩ) und Dioden geeignet. USB-Interface |
| CAMI-821U | CableEye M3U | (Erweitertes System 1) | Eingestellt (ersetzt durch M3Z): 152 Test-Punkte, erweiterbar auf 2560. Zum Messen von Widerständen (0,3 Ω...10 MΩ) und Dioden geeignet. USB-Interface |
| CAMI-821UH | CableEye M3UH | (Erweitertes System 1) | Eingestellt (ersetzt durch M3Z): 152 Test-Punkte, erweiterbar auf 1024. Zum Messen von Widerständen (0,1 Ω...5 MΩ) und Dioden geeignet. USB-Interface |
| CAMI-824 | CableEye M4 | Erweitertes System 2 | 152 Test-Punkte, erweiterbar auf 2560. Zum Messen von Widerständen (0,02 Ω...6 MΩ), Dioden, Kapazitäten, Twisted-Pairing geeignet. USB-Interface |
| Erweiterungs-Module Niederspannungstest | |||

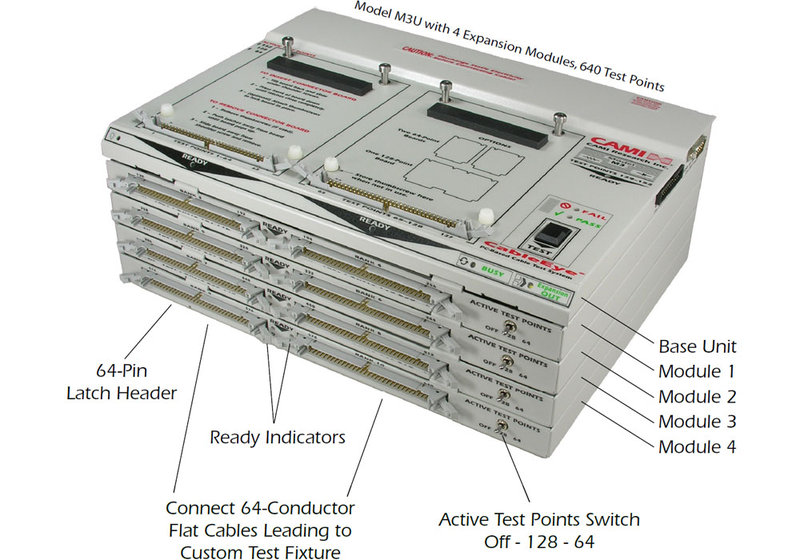

| CAMI-813 | M2U-AEX | Erweiterungs-Modul für das M2U-Full System (Modell CAMI-811U), stapelbare Version. Weitere 128 Test-Punkte. Erweitern des CableEye-Systems mit mehreren Modulen auf bis zu 1048 Test-Punkte). Anschlüsse der Expansion-Module über Flachband-Kabel. | |
| CAMI-827 | M3Z-AEX | Erweiterungs-Modul für das M3Z System (Modell CAMI-826), stapelbare Version. Weitere 128 Test-Punkte. Erweitern des CableEye-Systems mit mehreren Modulen auf bis zu 2560 Test-Punkte). Anschlüsse der Expansion-Module über Flachband-Kabel. | |

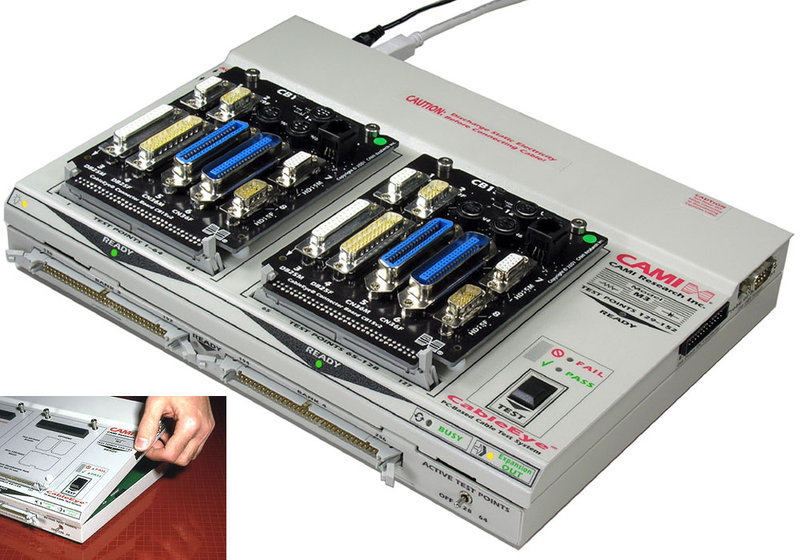

| CAMI-823 | M3U-AEX | Eingestellt (für vorhandene M3U-Systeme a.A. weiterhin lieferbar): Erweiterungs-Modul für das M3U System (Modell CAMI-821U), stapelbare Version. Weitere 128 Test-Punkte. Erweitern des CableEye-Systems mit mehreren Modulen auf bis zu 2560 Test-Punkte). Anschlüsse der Expansion-Module über Flachband-Kabel. | |
| CAMI-823H | M3UH-AEX | Eingestellt (für vorhandene M3UH-Systeme a.A. weiterhin lieferbar): Erweiterungs-Modul für das M3UH System (Modell CAMI-821UH), stapelbare Version. Weitere 128 Test-Punkte. Erweitern des CableEye-Systems mit mehreren Modulen auf bis zu 1024 Test-Punkte). Anschlüsse der Expansion-Module über Flachband-Kabel. | |
| CAMI-825 | M4-AEX | Erweiterungs-Modul für das M4 System (Modell CAMI-824), stapelbare Version. Weitere 128 Test-Punkte. Erweitern des CableEye-Systems mit mehreren Modulen auf bis zu 2560 Test-Punkte). Anschlüsse der Expansion-Module über Flachband-Kabel. | |
| Hochspannungstest | |||
| CAMI-829 | CableEye HVX | HVX-System | Hochspannungs-Testsystem, legt Spannungen bis 1500 VDC/1000 VAC an, misst Widerstände zwischen 0,1 Ω und 1 GΩ, 128 Testpunkte, erweiterbar bis 1024 |
| CAMI-829A | CableEye HVX-21 | Erweitertes HVX-System | Hochspannungs-Testsystem, legt Spannungen bis 2100 VDC/1200 VAC an, misst Widerstände zwischen 0,1 Ω und 5 GΩ, 512+ Testpunkte |
| Erweiterungs-Module Hochspannungstest | |||
| CAMI-828 | HVX-AEX | Erweiterungs-Modul für HVX/CAMI-829: Weitere 128 Testpunkte. | |
| CAMI-828A | HVX-21-AEX | Erweiterungs-Modul für HVX-21/CAMI-829A: Weitere 128 Testpunkte. | |
| CAMI-829X | HVX-REMOTE | CableEye HVX Serie Fernbedienung | |
| CAMI-832 | HVX-4-WIRE | CableEye 4-Draht Kelvin Widerstandsmessung | |
Das CableEye System ist modular aufgebaut. Es ist eine Vielzahl von Optionen und Aufsteck-Boards erhältlich. Hier im Shop finden Sie lediglich eine kleine Auswahl. Bitte fragen Sie für Ihre individuelle Konfiguration oder spezielle Connector-Board designs an. Eine Tabelle, welche Tester-Varianten und Aufsteckkarten kombiniert werden können sowie weitere Übersichten finden Sie hier.
