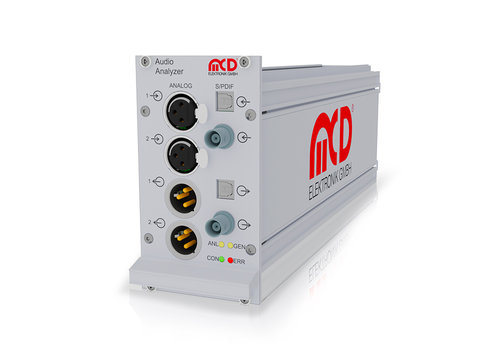

MCD Elektronik AudioAnalyzer Modul für SmartModuleS

MCD Elektronik AudioAnalyzer Modul für SmartModuleS

Das MCD Elektronik AudioAnalyzer Modul für SmartModuleS (163422) dient zur Prüfung und Kalibrierung von analogen und digitalen Soundsystemen, zur Wandlung von Audio- und optischen Signalen sowie zur Signalerzeugung. Neben Frequenz- und verschiedenen Signalstärkemessungen können Klirrfaktor- und FFT-Spektrumsmessungen zur Analyse der Audiosignale verwendet werden. Mit den integrierten Signalgeneratoren lassen sich verschiedene Wellen- und Modulationsformen erzeugen. Die Benutzeroberfläche des Toolmonitor AudioAnalyzer ist frei gestaltbar und es sind keine speziellen Programmierkenntnisse erforderlich.

• Funktionen: Oszilloskop, FFT-Spektrum, RMS, THD, FREQ, PtoP, Generatoren.
• Analoger Eingang: 1 mV...50 V symmetrisch Stereo über 2x XLR-Buchsen.
• Analoger Ausgang: 1 mV...15 V symmetrisch Stereo über 2x XLR-Stecker.
• Optischer und elektrischer Eingang/Ausgang: S/PDIF bis 192 kSps.
• Umwandlung von analogen Audiosignalen in digitale Form und umgekehrt.
• Umwandlung von optischen Signalen in elektrische S/PDIF-Signale und umgekehrt.
• Die Eingangsbereiche reichen von 1 mV bis 50 V, der Generator kann bis 15 V geregelt werden.
• Sampleraten 44,1 kHz, 48 kHz, 96 kHz, 192 kHz.
• Abmessungen (mm, LxBxH): 325 x 71 x 129 (14TE, belegt zwei Slots im SmartModuleS device).
• Basissoftware (ToolMonitor) im Lieferumfang, weitere auf Anfrage.

Modell-Übersicht

Angaben zur Produktsicherheit:

Hersteller:
MCD Elektronik GmbH, Hoheneichstr. 52, IKG Dammfeld, 75217 Birkenfeld/DEU
