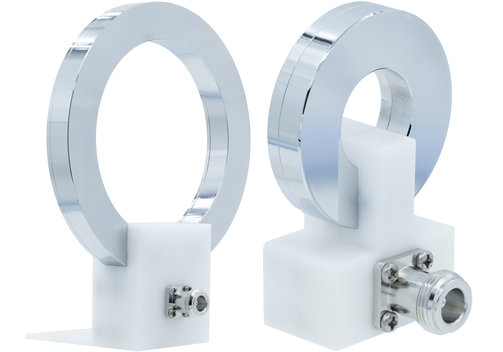

Tekbox TBRX101 Schleifenantennen für MIL-STD-461G RE101 Tests

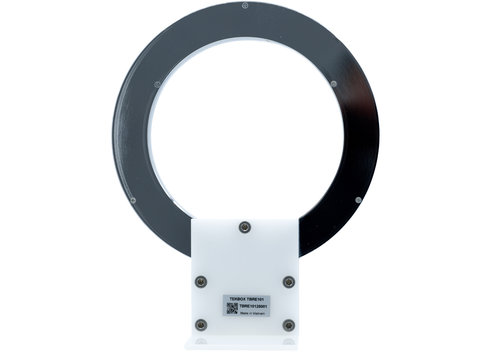

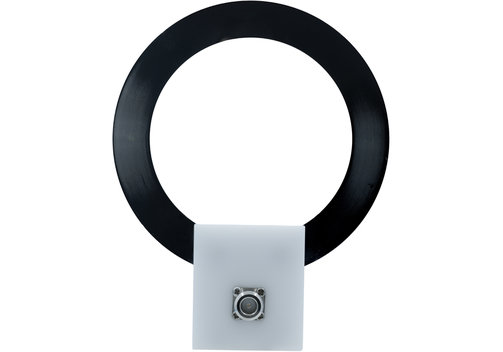

Tekbox TBRE101 Passive Empfangsschleifenantenne

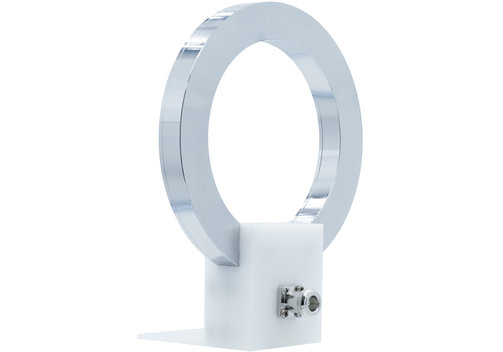

Die Tekbox TBRE101 ist eine passive Empfangsschleifenantenne, die in der MIL-STD-461G RE101-Prüfung verwendet wird, um abgestrahlte Emissionen von elektronischen Geräten und Subsystemen, einschließlich elektrischer Kabelschnittstellen für Verteidigungsanwendungen, zu messen. Die TBRE101 wird verwendet, um niederfrequente Magnetfeld-Emissionen 7 cm von allen Seiten des Prüflings zu messen.

Tekbox TBRS101 Schleifenantenne

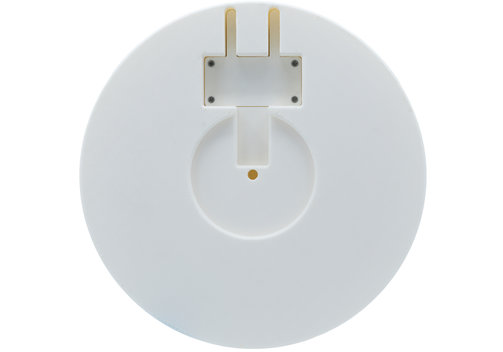

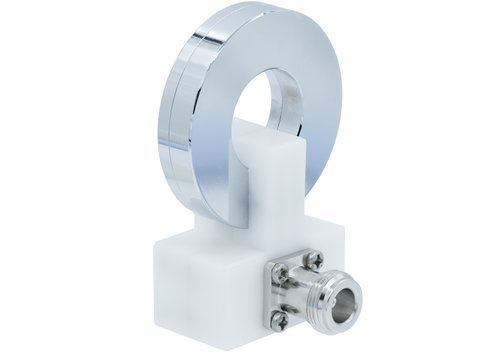

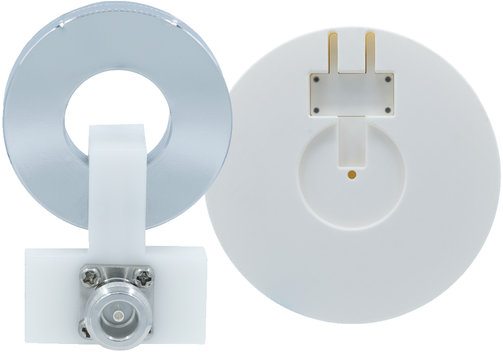

Das Tekbox TBRS101 Schleifenantennenset besteht aus der TBRS101-TX Strahlungsschleife, der TBRS101-RX Feldüberwachungsschleife und dem ▸TBCCP1-2K70.

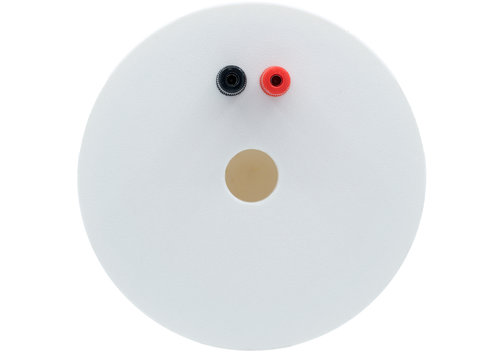

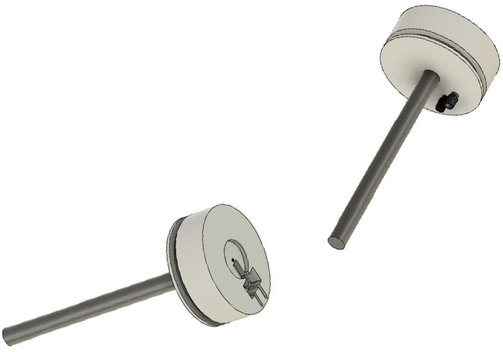

Die TBRS101-TX Strahlungsschleifenantenne wird zur Erzeugung der niederfrequenten Magnetfeld-Emissionen verwendet. Der Abstand zwischen der Wicklung und dem Prüfling beträgt 5 cm. Dies wird erreicht, wenn die Vorderkante der Strahlungsschleife während der Prüfung mit den Flächen des Prüflings in Kontakt kommt.

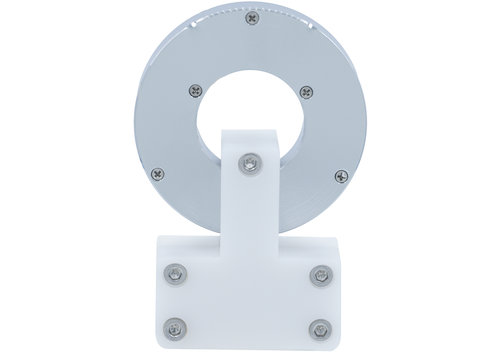

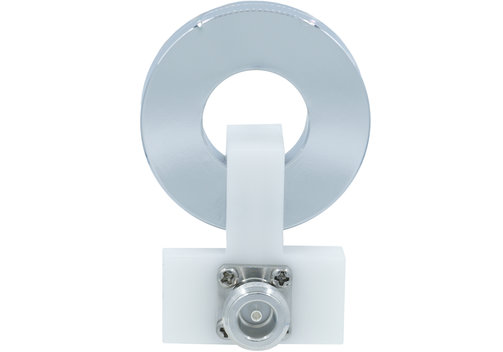

Die Feldüberwachungsschleife TBRS101-RX empfängt die Magnetfel-Strahlung senkrecht zu der 5 cm von der Wicklung der TBRS101-TX-Strahlungsschleife entfernten Ebene und erzeugt am Ausgang der Schleife ein Spannungssignal, das proportional zur Intensität der B-Feld/H-Feld-Strahlung ist.

Modell-Übersicht

ModelTBRE101TBRS101-TXTBRS101-RX
TypEmpfangsschleifenantenneStrahlende SchleifenantennePassive Überwachungsschleifenantenne
Frequenzbereich30 Hz...100 kHz (nutzbarer Frequenzbereich 10 Hz...1 MHz)30 Hz...100 kHz30 Hz...100 kHz
NormenMIL-STD-461G/RE101MIL-STD-461G/RS101MIL-STD-461G/RS101
Schleifenkonstruktion36 Windungen aus 7 Litzen 41 AWG; Durchmesser 13,3 cm20 Windungen aus 12 AWG Stärke 2 mm Kupferdraht; Durchmesser: 12 cm51 Windungen aus 7 Litzen 41 AWG; Durchmesser: 4,1 cm
Gleichstromwiderstand der Schleifenspule10 Ω (nominal)50 mΩ (nominal)4,1 Ω (nominal)
Selbstinduktivität der Schleifenspule385 µH90 µH180 µH
AusgangssteckerN-Buchse, 50 ΩBananensteckerN-Buchse, 50 &Omeg;
AntennenkonversionsfaktorInnerhalb ±3 dB im Vergleich zum theoretischen Validierungsfaktor für die Standardschleife RE101 in MIL-STD-461G-Innerhalb ±3 dB im Vergleich zum theoretischen Validierungsfaktor für die Standard-Feldüberwachungsschleife RS101 in MIL-STD-461G
Abmessungen (mm, LxBxH)106 x 152 x 191; 0,5 kg82 x 152 x 152 (ohne Befestigung)/380 x 152 x 152 (Befestigung); 0,5 kg437 x 542 x 792; 0,1 kg
Optionales Zubehör, SetsTBRS101-TX: Strahlungsschleife zur Erzeugung von Magnetfeldern im Bereich von 30 Hz...100 kHz;
TBCCP1-2K70: Koaxiale HF-Stromüberwachungssonde zur Messung des in die Abstrahlschleife eingespeisten Stroms;
TBMR-110M: 1 Hz...110 MHz Messempfänger, CISPR 16 und MIL-STD-461
TBRS101-SET: Set aus TBRS101-TX, TBCCP1-2K70 und Zubehör


Häufig gestellte Fragen:

Frage: Was bedeutet MIL-STD-461G RS1?

Antwort: Der Test MIL-STD-461G RS101 bestimmt die Empfindlichkeit von Geräten, die in unmittelbarer Nähe zu großen gestrahlten Magnetfeldern installiert sind, und ihre Fähigkeit, diesen im Frequenzbereich 30 Hz...100 kHz zu widerstehen.
