TekBox TBCCP1 Serie HF-Koaxial-Stromsonden

TekBox TBCCP1 Serie HF-Koaxial-Stromsonden

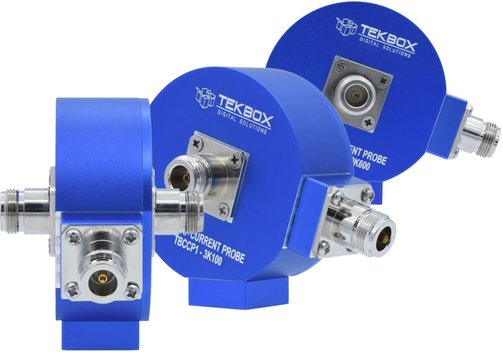

TekBox Modelle TBCCP1-2K70, TBCCP1-3K100, TBCCP1-400K600 bis 600 MHz

Die TekBox TBCCP1-2K70, TBCCP1-3K100 und TBCCP1-400K600 sind koaxiale HF-Stromüberwachungssonden für EMV-Vorprüfungen (Pre-Compliance-Test).

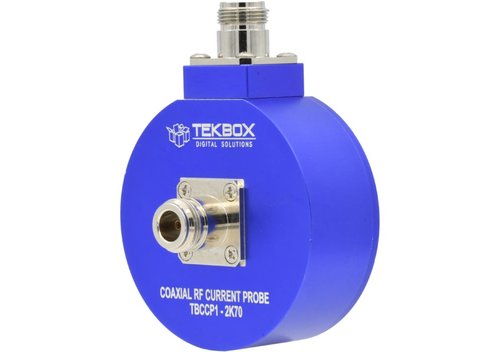

• Dis Sonde TBCCP1-2K70 hat einen sehr flachen Frequenzgang von 2 kHz bis 70 MHz und ist über den Frequenzbereich von 10 Hz bis 100 MHz charakterisiert.
  Sie ist für den Einsatz als Wandler für große Schleifenantennen oder für Anwendungen konzipiert, bei denen HF-Ströme in Koaxialkabeln gemessen werden müssen. Mit einer Transimpedanz von 0 dBΩ entspricht er den Spezifikationen für große Schleifenantennen (LLA) nach CISPR 15 (EN 555015) und CISPR 16-1-4.

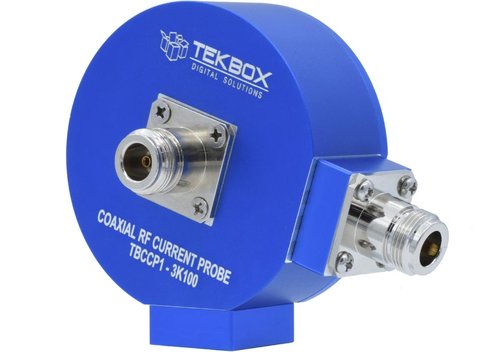

• Die Sonde TBCCP1-3K100 hat eine 3-dB-Bandbreite von 3 kHz bis 100 MHz und einen sehr flachen Frequenzgang von 9 kHz bis 30 MHz.
  Sie ist in erster Linie als Wandler für aktive Schleifenantennen oder für die Messung von HF-Strömen in Koaxialkabeln konzipiert.

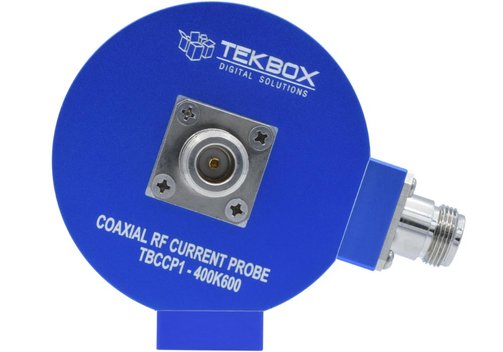

• Die Sonde TBCCP1-400K600 hat eine 3-dB-Bandbreite von 400 kHz bis 600 MHz und einen sehr flachen Frequenzgang von 1 MHz bis 200 MHz.
  Sie ist vor allem als Wandler für passive Schleifenantennen oder zur Messung von HF-Strömen in Koaxialkabeln konzipiert.
• Gemeinsam für TBCCP1-3K10 und TBCCP1-400K600:
  Die Transimpedanz wird über den Frequenzbereich von 10 Hz bis 100 MHz charakterisiert.

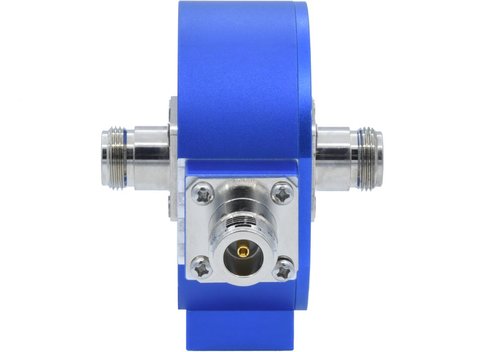

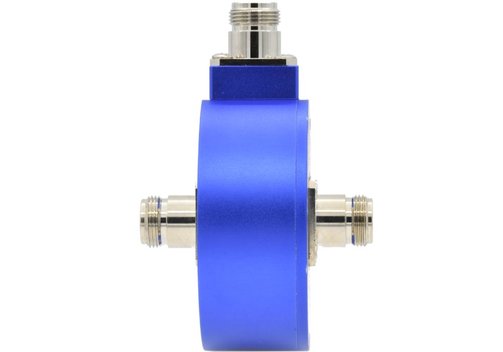

  Die Tastköpfe sind mit N-Verbindern ausgestattet. Ein Aufsatz mit einem ¼"-Gewinde ermöglicht die Montage auf Standardstative.

Modell-Übersicht
