Eaton Sefelec32C Sicherheitstester für Erddurchgang
Beschreibung
Dateien/Downloads
Vorteile des Sefelec32 Erdungstesters
- Sicherheitstester für Erddurchgang bis 32 A, optional 50 A.
- Sequenzmodus zum Kombinieren mehrerer aufeinanderfolgender Tests.
- 7"/17,8 cm Touch-Screen und vielfältige Schnittstellen.
Eaton Sefelec32C Sicherheitstester für Erddurchgang
Der Eaton Sefelec32C ist ein Messgerät für Erddurchgang/Masse-Kontinuität auf Basis von ARM-Dual-Core- und DSP-Technologie, wodurch optimale Stabilität und Wiederholbarkeit erreicht wird. Durch den Sequenzmodus ist der Tester einfach zu handhaben und in eine Steuerung oder einen Prüfstand zu integrieren. Mit seinem 7"/17,8 cm Dual-Touchscreen-TFT ist er einfach und intuitiv zu bedienen.
- Masse-Kontinuität/Erdungsdurchgang bei 6 V/32 A (optional 8 V/50 A), Messbereich 0...1 Ω.
- Programmierbare Test-Rampen, Anstieg, Stetig, Abfall. Mehrrampen-Modus, bis zu 7 Schritte.
- ARM Dual Core Control und Nand 3D Technologie für erhöhte Genauigkeit, Stabilität und Wiederholbarkeit.
- DSPs beschleunigen Messungen und Produktionstests.
- Großer interner Speicher für Konfigurationen und Testergebnisse.
- SIL2 doppelte Sicherheits-Schleife.
- Automatische Messbereichs-Auswahl.
- Volle Konformität mit Sicherheitsnorm IEC 61010-2-034 für Isolations- und Durchschlagfestigkeits-Messgeräte.
- 7"/17,8 cm TFT-Multi-Touchscreen, 16 Millionen Farben.

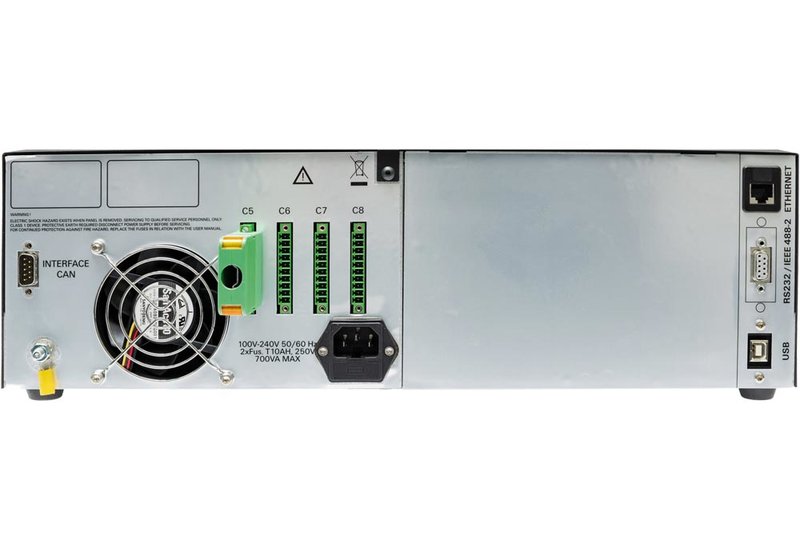

- Schnittstellen: Ethernet/LAN, RS232, USB, PLC, 0...10 V, CAN, optional GPIB (IEEE48.1/.2).
- CAN-Bus zur Ansteuerung von Erweiterungs-Modulen (Scannern).
- Abmessungen (mm) 131 x 440 x 455. Montierbar in 19"-Racks.
Modell-Übersicht
| Modell | Sefelec56H | Sefelec506H | Sefelec56D | Sefelec506D | Sefelec56S | Sefelec506S | Sefelec32C | Sefelec1000M | Sefelec1500M |
| Funktion | Test der Durchschlagfestigkeit (Hipot-Tester) | Test der Durchschlagfestigkeit und des Isolationswiderstandes (Hipot- und Isolations-Tester) | Sicherheitstester, Test der Durchschlagfestigkeit, des Isolationswiderstandes und des Erddurchgangs (Hipot-, Isolations- und Masse-Kontinuitäts-Tester) | Sicherheitstester für Erddurchgang | Tester für Isolationswiderstand/Megaohm-Meter | Tester für Isolationswiderstand/Teraohm-Meter, Picoampere-Meter | |||
| Durchschlagfestigkeit | 5 kVAC 50 VA und 6 kVDC | 5 kVAC 500 VA und 6 kVDC | 5 kVAC 50 VA und 6 kVDC | 5 kVAC 500 VA und 6 kVDC | 5 kVAC 50 VA und 6 kVDC | 5 kVAC 500 VA und 6 kVDC | - | - | - |
| Isolationswiderstandsmessung | - | Bis 2 TΩ bei 1000 VDC; Spannung einstellbar 10...1000 VDC in 1-V-Schritten | Bis 2 TΩ bei 1000 VDC; Spannung einstellbar 10...1000 VDC in 1-V-Schritten | - | Bis 200 GΩ bei 1000 VDC (optional 2 TΩ); Spannung einstellbar 20...1000 VDC in 1-V-Schritten | Bis 2000 TΩ bei 1...1500 VDC; bis 100 kV Messspannung mit externer DC-Quelle | |||
| Picoampere-Meter | - | - | - | - | - | 20,00 pA...20,00 mA (500 fA bis 20 mA in 10 Bereichen/automatische oder manuelle Bereichswahl) | |||
| Erddurchgang/Masse-Kontinuität | - | - | Messstrom einstellbar 5...32 AAC in 0,5-A-Schritten (5...50 AAC mit Option 50A); max. Leerlaufspannung 6 VAC (8 VAC mit Option 50A); Messbereich 0...960 mΩ bei 6 VAC, 0...1,500 Ω bei 8 VAC | Messstrom einstellbar 5...32 AAC in 0,5-A-Schritten (5...50 AAC mit Option 50A); max. Leerlaufspannung 6 VAC (8 VAC mit Option 50A), Messbereich 0,1...1000,0 mΩ; Auflösung 0,1 mΩ | - | - | |||
| Anzeige | 7"/17,8 cm TFT Multi-Touch-Screen, 16 Millionen Farben | ||||||||
| Schnittstellen | Ethernet/LAN, RS232, USB, PLC, 0...10 V, CAN, optional GPIB (IEEE48.1/.2); CAN-Bus zum Steuern von Erweiterungs-Modulen (Scanner) | ||||||||
| Abmessungen (mm) | 131 x 440 x 455; ca. 21 kg | 131 x 440 x 455; ca. 18 kg | 131 x 440 x 455; ca. 27 kg | 131 x 440 x 455; ca. 27 kg | 131 x 440 x 455; ca. 15 kg | 131 x 440 x 455; ca. 15 kg | |||
