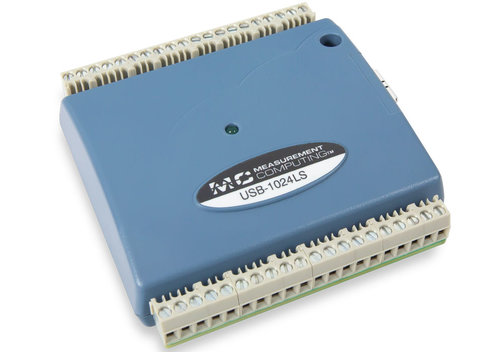

MCC USB-1024 (RedLab 1024) USB Mini-Digital-I/O-Box
Vorteile des extra-kompakten Digital-I/O-Modules RedLab/USB-1024
- Super-kompaktes USB-Digital-I/O-Modul zum kleinen Preis.
- Einfach zu bedienen, deutsches PDF-Handbuch.
- Auch im Spar-Paket "RedPack" mit Software ProfiLab-Expert.
MCC USB-1024 (RedLab 1024) USB Mini-Digital-I/O-Box
MCC USB-1024LS (RedLab 1024LS) und MCC USB-1024LS (RedLab 1024HLS) Mess-/Steuer-Module
Mit dem USB-1024 bzw. RedLab 1024 haben Sie ganz einfach die Möglichkeit, digitale Ein- und Ausgänge über USB zu steuern. So können Sie zum Beispiel Schaltvorgänge oder Relais ansteuern oder digitale Zustände erfassen. Die unschlagbaren Vorteile des Moduls: Es ist platzsparend klein, einfach zu installieren und zu bedienen und dabei super-preiswert.
- Digital-Schnittstellen-Modul für USB. Digital-Messdatenerfassung und Steuerung.
- MCC USB-1024LS (RedLab 1024LS): 24 TTL/CMOS Digital-I/O-Kanäle (82C55), gruppiert in drei 8 bit Ports.
MCC USB-1024HS (RedLab 1024HLS): 24 High-Drive Digital-I/O-Kanäle, gruppiert in drei 8 bit Ports. - 32 bit Ereigniszähler.
- Anschlüsse über Schraubklemmen.
- Aus produktionstechnischen Gründen ab 2022 alle RedLab-Modelle als MCC-USB-Modelle im blauen Gehäuse - ansonsten komplett baugleich und voll kompatibel!
Modell-Übersicht
| Modell | Digital-I/O | Pegel | Zähler | USB | ||
| MCC USB-1024LS | RedLab 1024LS | 6069-410-053 | 24 (3x 8 bit Port) | TTL/CMOS (82C55) | 32 bit Ereigniszähler | USB 1.1 |
| MCC USB-1024HLS | RedLab 1024HLS | 6069-410-034 | 24 (3x 8 bit Port) | Eingänge: 74ACT373 Eingangsspannung High: 2,0 V min., 5,5 V absolutes Max. Eingangsspannung Low: 0,8 V min., -0,5 V absolutes Min. Ausgänge: 74FCT244 Ausgangsspannung High: Min. 2,4 V (IOL = -15 mA) Ausgangsspannung Low: Max. 0,55 V (IOL = 64 mA) | 32 bit Ereigniszähler | USB 1.1 |
- Option "-modul": Nur Modul oder
- Option "-redpack": Als "RedPack" Spar-Paket mit der Software ▸ProfiLab-Expert.
Lieferumfang: MCC-USB-/RedLab-Modul, USB-Kabel, Basis-Software (Download), deutsches und englisches Handbuch (PDF/Download). Im Paket "RedPack" zusätzlich mit ProfiLab-Expert.
Basis-Software:
- TracerDAQ (Strip-Chart-Recorder und Datenlogger), ▸TracerDAQ Pro.
- ▸DAQami.
- Universal Library (Hochsprachen-Unterstützung unter Windows).
- InstaCAL-Utility (für einfache Installation, Kalibrierung und Test).
- Treiber für LabVIEW.
- MATLAB Data Acquisition Toolbox unterstützt InstaCal Version ab 5.89 (Analog-Ein- und Ausgänge (kein Streaming) werden unterstützt. Digital-Ein-/Ausgänge sowie getriggerte Erfassung werden nicht unterstützt).
- außerdem Linux-Treiber.
Unterstützung für Visual Studio/Visual Studio .NET, Beispiele für Visual C++, Visual C#, Visual Basic und Visual Basic .NET.
Unterstützung für MATLAB und Python.
Unterstützte Betriebssysteme: Windows 11/10/8/7/Vista/XP, 32 und 64 bit.
Optional: ▸ProfiLab-Expert.
Angaben zur Produktsicherheit:
Hersteller:
Digilent (now a part of Emerson), 1300 NE Henley Ct. Suite 3, Pullman, WA 99163/USA
www.digilent.com
Verantwortliche Person:
Meilhaus Electronic GmbH, Am Sonnenlicht 2, 82239 Alling/DEU
