ProfiLab-Expert grafische T&M Software-Projekt-Entwicklung
Beschreibung
Dateien/Downloads
Vorteile der ProfiLab-Expert grafischen Lowcost-Software zum Messen, Steuern, Automatisieren
- Softwareentwickeln leicht gemacht: Grafisch, intuitiv, anschaulich.
- Maßgeschneidert für digitale/analoge messtechnische Projekte.
- Unterstützung für RedLab, LabJack und viele Meilhaus Electronic PC-Karten.
ProfiLab-Expert grafische T&M Software-Projekt-Entwicklung
Mit ProfiLab-Expert entwickeln Sie umwerfend einfach Ihre eigenen digitalen oder analogen messtechnischen Projekte. Machen Sie zum Beispiel Ihre USB-DAQ-Box RedLab oder LabJack U12 zum kompletten Mess-Labor. Dabei "programmieren" Sie komplett grafisch: Sie brauchen keine einzige Zeile Code einzutippen!
- Kurze Einarbeitungszeit, intuitive Bedienung.
- Sie entwickeln Ihre Schaltung direkt am PC, fügen Schalter, Taster, Displays etc. hinzu und bauen sich so Schritt für Schritt Ihr eigenes Projekt inkl. attraktiven virtuellen Frontpanels auf.
- Umfangreiche Bibliothek mit logischen und arithmetischen "Bauteilen" für Verknüpfung und Verarbeitung der Signale.
- Logische "Bauteile": Gatter, Flipflops, Zähler, Register, ROM & RAM etc.
- Messtechnische "Bauteile": Trigger, Formelmodule, Sample&Hold-Glieder, Vergleicher etc.
- Anzeige-Elemente: Von der einfachen Leuchtdiode bis hin zum XY-Schreiber, vom Zeigerinstrument bis zur Tabelle.

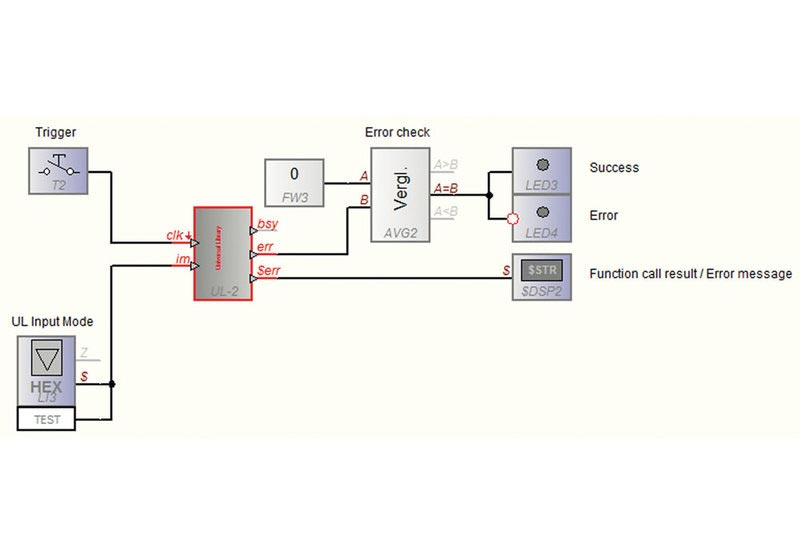

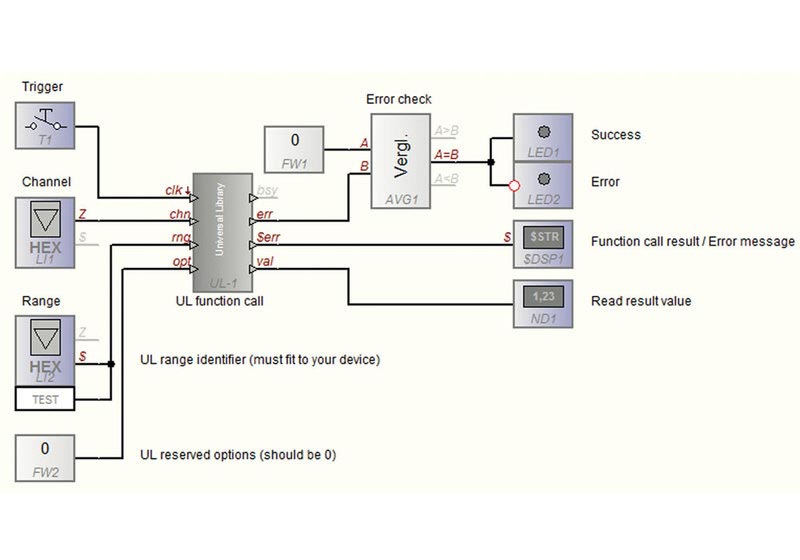

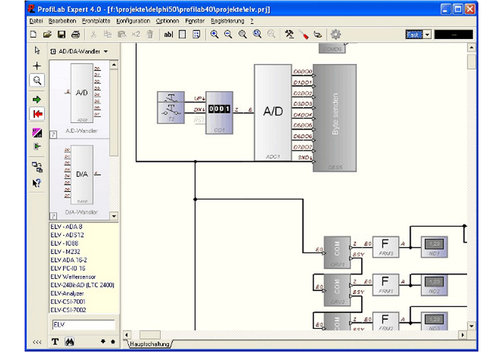

Projekt-Entwicklung mit ProfiLab-Expert
- Visuell, wie einen Schaltplan.
- Ziehen der "Bauteile" aus der Bibliothek auf den Schaltplan, Verdrahten.
- Simulation in Echtzeit. Ankommende Messwerte werden verarbeitet und Signale nach außen abgegeben

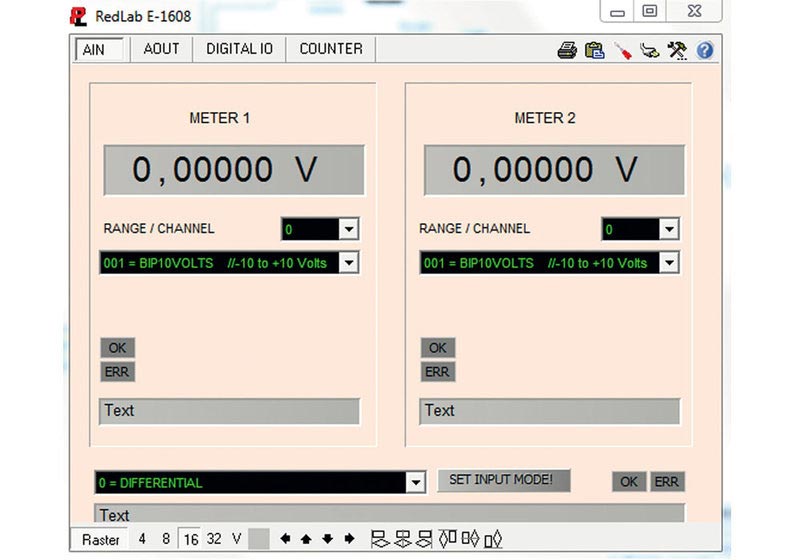

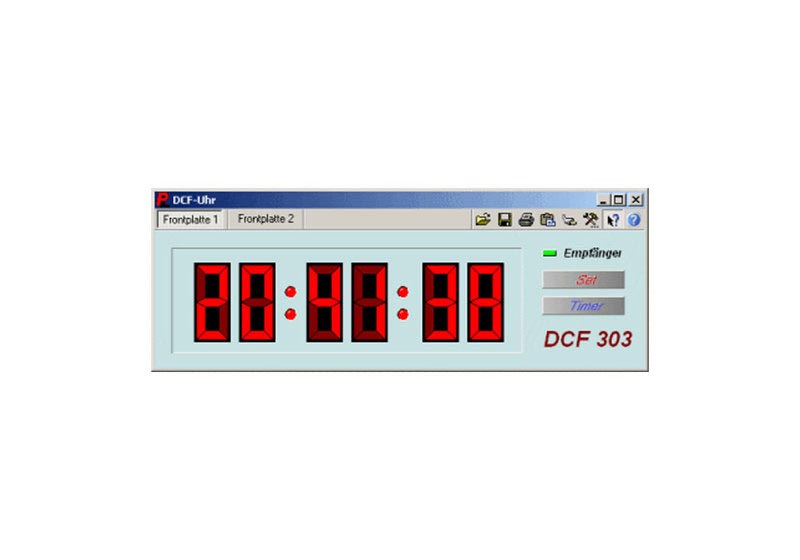

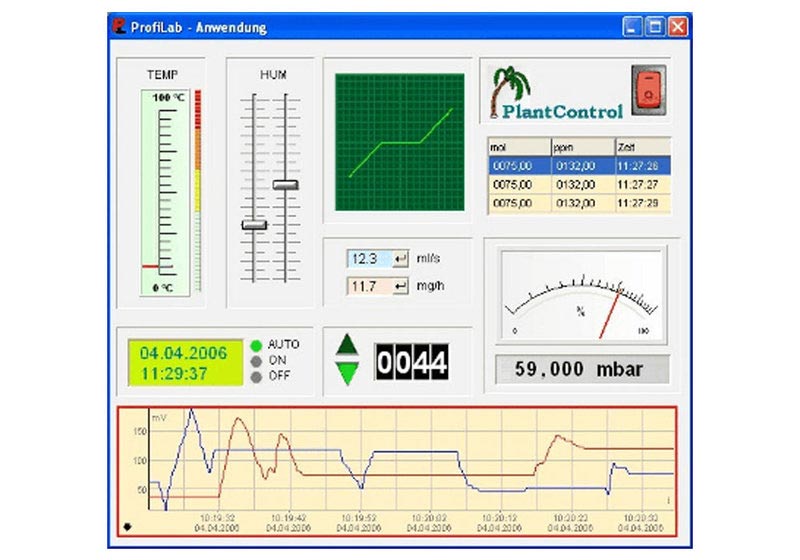

Gestalten Sie attraktive Frontplatten mit ProfiLab-Expert
- Während der Simulation und "Runtime" bedienen Sie Ihre Schaltung über eine frei zu gestaltende Frontplatte.
- Bedienelemente wie Schalter, Taster, Displays, Grafen oder Tabellen.
- Gestalten Sie die Frontplatte nach ihren Wünschen und beschriften Sie die einzelnen Elemente.
- Unterstützte Hardware (siehe Tabelle) erscheint als normales "Bauteil" mit Ein-/Ausgängen in Ihrer Schaltung.
Integrierter Compiler, unbegrenzte Runtime-Lizenzen in ProfiLab-Expert
- Der integrierte Compiler verwandelt Ihre fertigen Projekte in Stand-Alone-Anwendungen ("Runtime" Programme).
- Diese können Sie auf jedem Windows-PC starten, ohne dass dort die Originalsoftware installiert sein muss.
- Die Stand-Alone Runtime-Anwendung kann nach dem Compilieren nicht mehr bearbeitet werden. Sie darf vom Inhaber der Originalsoftware unbegrenzt frei weitergegeben werden.
ProfiLab-Expert unterstützte Produkte und Raten
| Hersteller/Serie | Modelle | DI | DO | PIO | AD | DA | REL | CNT | Hinweis | Abtastrate/Sekunde in ProfiLab-Expert |
| bmcm | ▸USB-AD12 | 8 | 8 | - | 16 | 1 | - | - | via LibadX | 14 |
| ▸USB-AD16F | 4 | 4 | - | 16 | - | - | 1 | via LibadX | 10 | |
| ▸USB-PIO | - | - | 16 | - | - | - | - | via LibadX | 8 | |
| LabJack | ▸U12 | - | - | 20 | 8 | 2 | - | 1 | 8 | |
| ▸U3 (-LV/-HV) | - | - | 24 | 16 | 2 | - | 2 | 2 Timer | 100 | |
| ▸U6 | - | - | 20 | 14 | 2 | - | 2 | 4 Timer | 25 | |
| ▸UE9 | - | - | 23 | 14 | 2 | - | 2 | 6 Timer | LAN: 350, USB: 220 | |
| ▸T7 (-Pro) | - | - | 23 | 14 | 2 | - | 10 | via LAN, Modbus/TCP | k. A. | |
| Meilhaus Electronic | Über das Treiber-System ME-iDS können alle Karten der ME-Serie in ProfiLab-Expert eingebunden werden. Es sind die Single-Befehle verfügbar. | |||||||||
| ME-1000 | 64/128 | - | - | - | - | - | - | ME-iDS | 200 | |
| ▸ME-1400 | 24/48 | - | - | - | - | - | 3/6 | ME-iDS | 200 | |
| ▸ME-1600 | - | - | - | - | 4/8/12/16 | - | - | ME-iDS | 200 | |
| ▸ME-4610 | - | - | 32 | 16 | - | - | 3 | ME-iDS | 200 | |
| ▸ME-4660 | - | - | 32 | 16 | 2 | - | 3 | ME-iDS | 200 | |
| ▸ME-4670 | - | - | 32 | 32 | 4 | - | 3 | ME-iDS | 200 | |
| ▸ME-4680 | - | - | 32 | 32 | 4 | - | 3 | ME-iDS | 200 | |
| ▸ME-630 | 16 | - | 16 | - | - | 8/16 | - | ME-iDS | 200 | |
| ▸ME-6000 | - | - | 16 | - | 4/8/16 | - | - | ME-iDS | 200 | |
| ▸ME-6100 | - | - | 16 | - | 4/8/16 | - | - | ME-iDS | 200 | |
| ▸ME-8100 | 16/32 | 16/32 | - | - | - | - | - | ME-iDS | 200 | |
| ▸ME-8200 | 8/16 | 8/16 | 16 | - | - | - | 3 | ME-iDS | 200 | |
| ▸ME-94 | 16 | - | - | - | - | - | - | ME-iDS | 200 | |
| ▸ME-95 | - | 16 | - | - | - | - | - | ME-iDS | 200 | |
| ▸ME-96 | 8 | 8 | - | - | - | - | - | ME-iDS | 200 | |
| ▸RedLab | Für alle RedLabs: Die Universal Library ist in ProfiLab-Expert eingebunden, so dass alle Single-Befehle verfügbar sind. ProfiLab-Expert-Beispiele sind für verschiedene Module vorhanden. Unterstützte Schnittstellen: USB, LAN. | |||||||||
DI = Anzahl digitaler Eingangskanäle, DO= Anzahl digitaler Ausgangskanäle, PIO = Ein-/Ausgänge mit programmierbarer Richtung.
AD = Anzahl analoger Eingänge, DA = Anzahl analoger Ausgänge.
REL = Anzahl der Relaisaugänge.
CNT = Anzahl der Hardwarezähler.
Betriebssystem-Voraussetzungen: Windows XP, 7, 8, 10 (x32/x64), CD-ROM Laufwerk.
Neu in ProfiLab-Expert Version 4.0
- Gummibandfunktion erleichtert das Bearbeiten der Schaltung.
- Funktion zum Auffinden "toter" Leitungen.
- Ändern von Bauteileinstellungen (Konfiguration) zur Laufzeit.
- Vollbilddarstellung der Frontplatte.
- Verbesserte Gestaltungsmöglichkeiten aller Frontplattenelemente (Rahmen, Hintergrund etc.).
- Mehr als 20 neue Komponenten zur Verarbeitung alphanumerischer Zeichenketten (Strings).
- MIDI-Unterstützung (Musical Instruments Device Interface).
- Rampengenerator.
- Audioeingang.
- Senden von Emails.
- Komponenten der Regelungstechnik (PID, PI, PT1, PT2 etc.).
- DDE-Funktionalität (Dynamic Data Exchange).
- OPC Client (OLE for Process Control) ermöglicht Zugriff auf Prozessdaten von OPC V2 Data Servern.
- Datenübertragung auf TCP-Basis per LAN/WAN (Internet).
- Neuer, zusätzlicher Stiftplotter erlaubt "echte" XY-Plots.
- Hotkeys für Frontplattenelemente und Schaltungsfunktionen.
- Virtueller Joystick als Frontplattenelement.
- Einstellrad (Wheel) als Frontplattenelement.
- Neue Leuchtdioden mit weiteren Formen und Funktionen.
- Komponente zur Verzögerung von Analogsignalen.
- Verbesserter Y(t)-Schreiber mit Wiedergabefunktion.
- Umfangreiche Formatierungsmöglichkeiten.
- Stark vereinfachte Übernahme von Tabellendaten nach MS-Excel und MS-Word.
- Verbesserter Rasterfang für die Frontplattenbearbeitung.
- MediaPlayer-Komponente erlaubt die integrierte und kontrollierte Wiedergabe von Mediendateien (Videos, Wave, MP3, MID, etc.).
- Automatische Speicherung und Wiederherstellung interner Schaltungszustände (Flip-Flops, S&H etc.).
- Universelle Inkrement-Komponente.
- Berechnung von Polynomen und weitere mathematische Funktionen.
