Keysight P937xA Streamline Serie VNA 9kHz bis 26,5GHz
ab €
14.866,67
inkl. MwSt.
versandkostenfrei (Deutschland)
schliessen
Bitte füllen Sie alle Felder aus.
Beschreibung
Zubehör
Dateien/Downloads
Vorteile der 2-Port-USB-PC-Vektor-Netzwerk-Analysatoren der Serie P937xA
- Portable 2-Port-USB-PC-VNAs bis 26,5 GHz.
- Frequenzbereiche bis herunter zu 9 kHz.
- Verschiedene Optionen und Hardware-Zubehör wie z. B. Kalibrierung/ECal.
Keysight P937xA Streamline Serie VNA 9 kHz bis 26,5 GHz

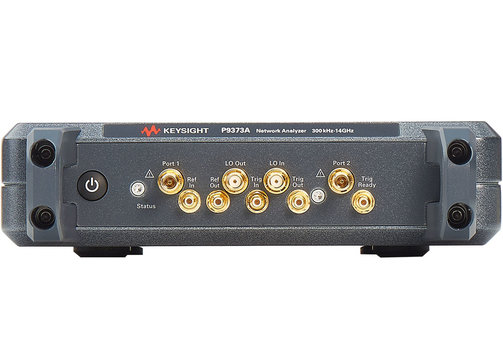

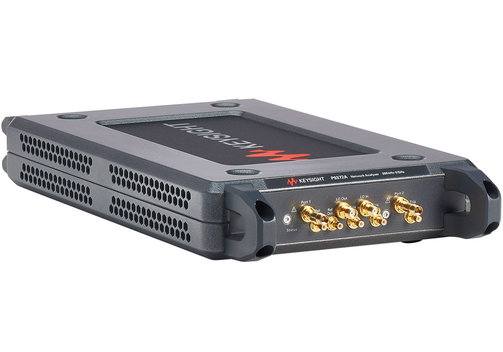

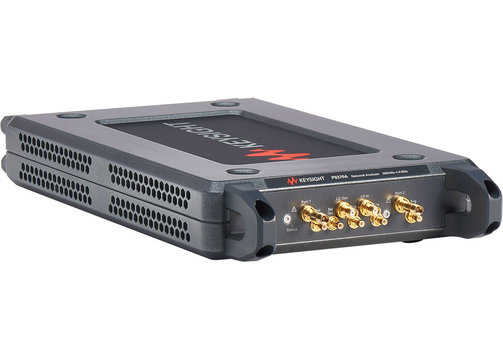

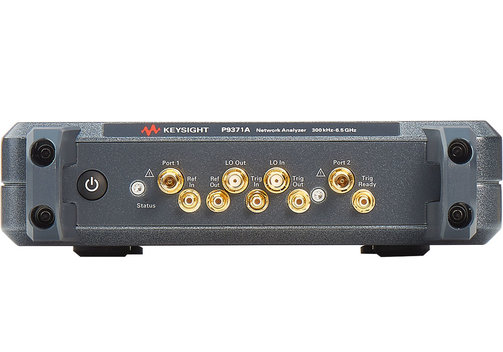

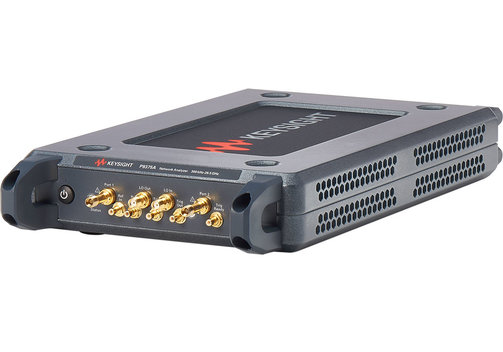

Modelle P9370A, P9371A, P9372A, P9373A, P9374A, P9375A USB PC-VNA
Die Keysight P937xA Streamline-Serie umfasst tragbare PC-Vektor-Netzwerk-Analysatoren (VNA) für USB. Die 2-Port-Modelle decken einen Frequenzbereich von 9 kHz bis 4,5 GHz, 6,5 GHz, 9 GHz, 14 GHz oder 26,5 GHz ab.
Modell-Übersicht
| Modell | P9370A | P9371A | P9372A | P9373A | P9374A | P9375A |
| Ports | 2 | |||||
| Frequenzbereich | 9 kHz...4,5 GHz | 9 kHz...6,5 GHz | 9 kHz...9 GHz | 9 kHz...14 GHz | 9 kHz...20 GHz | 9 kHz...26,5 GHz |
| Dynamikbereich | 115 dB (bei 4 GHz, Details siehe Datenblatt) | |||||
| Trace-Rauschen | 0,003 dBeff (10 kHz IFBW) | |||||
| Zykluszeit (typ. 2-Port Cal, max. IFBW, 201 Punkte) | 23 ms | |||||
| Quellenleistung | -40...+7 dBm | |||||
| Stabilität (typ.) | 0,005 dB/°C | |||||
| Anschlüsse | 3,5 mm (Buchse) | 3,5 mm (Buchse) | 3,5 mm (Buchse) | 3,5 mm (Buchse) | 3,5 mm (Buchse) | 3,5 mm (Buchse) |
| Abmessungen (mm) | 48 x 176 x 333; 1,9 kg | |||||

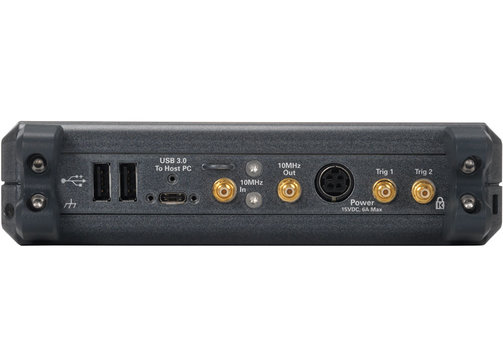

| Schnittstelle | USB 3.0 Port direkt verbunden mit dem Intel-Chipsatz | |||||
| Versorgung | Externes Netzteil, 15 V/42 W | |||||
| Erforderliches PC-System | Empfohlenes mind. Intel Core i7 10. Generation, Windows 10 (64 bit) OS, 4 GB min./16 GB empfohlener Speicher, min. 4 GB Festplattenspeicher, min. 1024x768 Bildschirmauflösung, Verbindung mit VNA min. Thunderbolt 3 und 4 | |||||
Anwendungssoftware
Rufen Sie uns an oder senden Sie uns Ihre Anfrage, um weitere Informationen zu den Lizenz-Optionen zu erhalten.
| Modell | Beschreibung | |
| S97007B | Software zum automatischen Entfernen (Automatic Removal) | |
| S97010B | Zeitbereichsanalyse | |
| S97082B | Scaler-Mischer/Wandler-Messungen | |

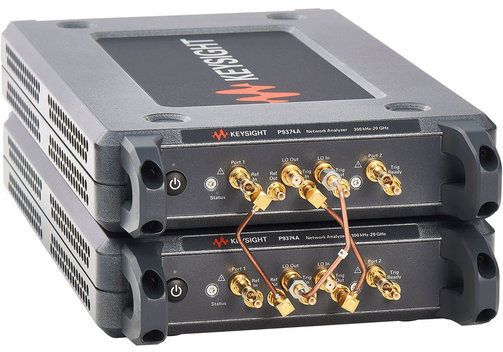

| S97551B | Messung mit mehreren Geräten (die Software ermöglicht einen vollwertigen 4-Port-VNA, wenn zwei P937xA-Geräte kaskadiert werden) | |
| S97552B | Mehrkanal-Kalibrierungsassistent | |
| S97553B | Mehrkanal-Kalibrierungsmessungen mit Schaltinstrumenten (P9164A, P9165A, P9164B, P9165B unterstützt) | |
Empfohlenes Zubehör
| Modell | Beschreibung |
| Y1700A-001 | Rackmontage-Satz |
| Y1701A-002 | Enthält Verbindungskabel für Konfigurationen mit zwei VNAs. Für jeden weiteren VNA ist ein weiteres Kit erforderlich. Option 002 für P93xxB bis zu 20 GHz |
| Y1701A-003 | Enthält Verbindungskabel für Konfigurationen mit zwei VNAs. Für jeden weiteren VNA ist ein weiteres Kit erforderlich. Option 003 für P93xxB größer als 20 GHz |
| Y1701A-400 | Enthält eine Thunderbolt-3-Kabelbaugruppe mit USB-Typ-C-Anschlüssen für den Anschluss an einen Host-PC. Option 400 mit einem 500-mm-Kabel und einer Halterung |
| Y1701A-401 | Enthält eine Thunderbolt-3-Kabelbaugruppe mit USB-Typ-C-Anschlüssen für den Anschluss an einen Host-PC. Option 401 mit einem 800-mm-Kabel und einer Halterung |
| Y1710A-001 | Hartschalenkoffer |
| N4690D | Elektronisches Kalibrier-Modul (ECal), 18 GHz, Typ-N, 50 Ω, 2-Port |
| N4691D | Elektronisches Kalibrier-Modul (ECal), 26,5 GHz, 3,5 mm, 50 Ω, 2-Port |
| N7552A | Economy Elektronisches Kalibrier-Modul (ECal), 9 GHz, 50 Ω, 2-Port |
| N7555A | Economy Elektronisches Kalibrier-Modul (ECal), 26,5 GHz, 50 Ω, 2-Port |
Modell-Vergleich Keysight Streamline Serie VNA
| Serie | Keysight ▸P937xA Streamline-Serie VNA | Keysight ▸P937xB Streamline-Serie VNA | Keysight ▸P938xB Streamline-Serie VNA |
| Frequenzbereich | 300 kHz...4,5 GHz 300 kHz...6,5 GHz 300 kHz...9 GHz 300 kHz...14 GHz 300 kHz...20 GHz 300 kHz...26,5 GHz | 9 kHz...4,5 GHz 9 kHz...6,5 GHz 9 kHz..9 GHz 9 kHz..14 GHz 9 kHz..20 GHz 9 kHz..26,5 GHz 100 kHz...26,5 GHz 100 kHz...44 GHz | 9 kHz...9 GHz 9 kHz...20 GHz |
| Anschlüsse | 2 | 2 | 4 |
| Dynamikbereich (10 Hz IFBW) | 115 dB | 115 dB | 115 dB |
| Trace-Tauschen | 0,003 dBeff (1 kHz IFBW) | 0,0015 dBeff (10 kHz IFBW) | 0,0015 dBeff (10 kHz IFBW) |
| Zykluszeit (Typ 2-Port Cal, max. IFBW, 210 Punkte) | 23 ms | 15 ms | 15 ms |
| Quellenleistung | -40...+7 dBm | -50...+8 dBm | -50...+8 dBm |
| Stabilität (typ.) | 0,005 dB/°C | 0,005 dB/°C | 0,005 dB/°C |
| Abmessungen (mm) | 48 x 176 x 333; 1,90 kg | 48 x 176 x 333; 1,88 kg | 68 x 176 x 333; 2,82 kg |
| Automativ Fixture Removal | ✓ | ✓ | ✓ |
| Zeitbereichsanalyse | ✓ | ✓ | ✓ |
| Erweiterte Zeitbereichsanalyse mit TDR | - | ✓ | ✓ |
| Frequenz-Offset-Modus | ✓ | ✓ | ✓ |
| Skalar kalibrierte Mischer/Wandler Messungen | ✓ | ✓ | ✓ |
| Möglichkeit, die Anzahl der Testports zu erweitern | ✓ | ✓ | ✓ |
| Upgrade auf höhere Frequenzen | ✓ (bis 26,5 GHz) | ✓ (bis 20/44 GHz) | ✓ (bis 20 GHz) |
| Multiboard kalibrierte Messungen mit externer Schaltmatrix | ✓ | ✓ | ✓ |
| Schnittstelle zum PC | USB 3.0 | USB 3.0 | USB 3.0 |
Agilents Test & Measurement Group heißt jetzt Keysight Technologies.
Angaben zur Produktsicherheit:
Hersteller:
Keysight, 1400 Fountaingrove Parkway, Santa Rosa, CA/USA
www.keysight.com
(Keysight Technologies Deutschland GmbH)
