Rohde&Schwarz MXO5C-Serie Rack-Oszilloskope/Digitizer

Neu
Rohde&Schwarz MXO5C-Serie Rack-Oszilloskope/Digitizer
ab € 19.337,50
inkl. MwSt. versandkostenfrei (Deutschland)
min Bestellmenge
1 Stück
Stückpreis:
Grundpreis:
Ausführung
technische Frage?
per E-Mail empfehlen
schliessen
Bitte füllen Sie alle Felder aus.
Art der Frage
Ihre E-Mail-Adresse:
Ihre Frage:
Bitte bestätigen Sie, dass Sie kein Roboter sind.
Beschreibung
Zubehör
Dateien/Downloads

Vorteile der MXO5C 4-/8-Kanal Scopes bis 2 GHz

  • 4.500.000 Wfms/s Erfassungsrate.
  • 12-bit Auflösung, tiefer Speicher.

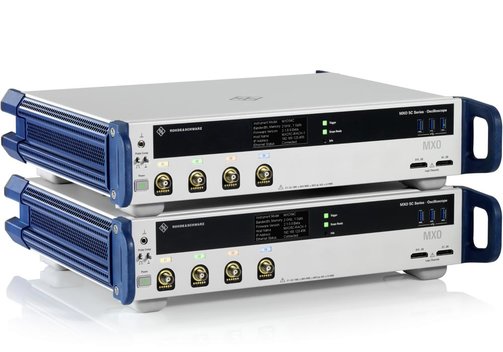

  • Kompakte Bauform ohne Display - ideal für Rackmontage oder Stapel.

Rohde&Schwarz MXO5C-Serie Rack-Oszilloskope/Digitizer

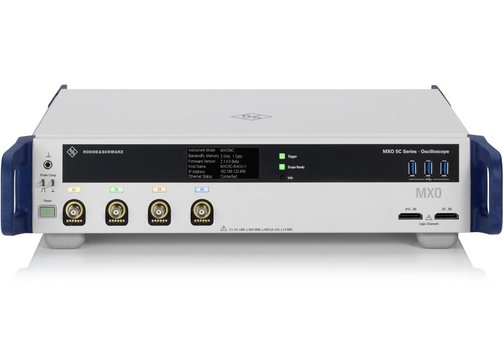

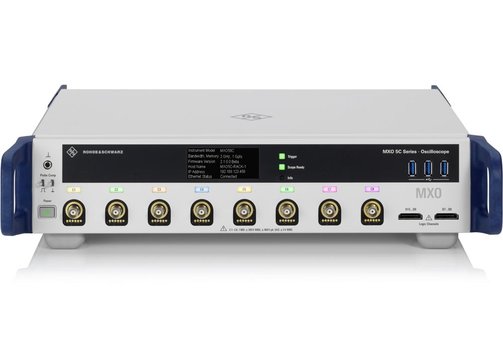

Rohde&Schwarz MXO54C, MXO58C 12-bit-Oszilloskope

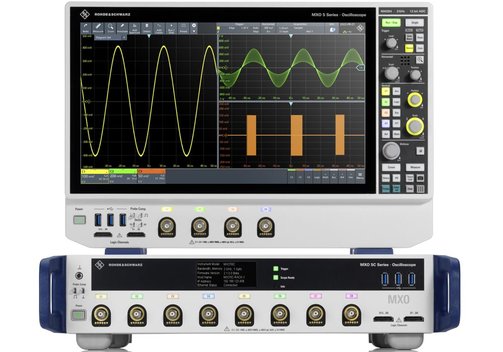

Die Oszilloskope/Digitizer der Rohde&Schwarz Serie MX5C bringen die Technologie der MXO5-Serie in einen noch kompakteren Formfaktor speziell zum Beispiel für den Enbau in Racks. Ein stromsparendes E-Ink-Display steht für die Anzeige der wichtigen Informationen wie IP-Adresse, Firmware-Version und Software-Optionen zur Verfügung - sogar wenn das Instrument ausgeschaltet ist. Ein Display für die Oszilloskop-Darstellung kann bei Bedarf über HDMI angeschlossen werden. USB 3.0- und LAN-/Ethernet-Schnittstellen dienen zum Datenaustausch mit einem PC. Das Oszilloskop-Frontpanel wird virtuell über den Web-Browser dargestellt. Die Geräte haben 4 oder 8 Kanäle mit frontseitigen BNC-Anschlüssen. Die Basis-Bandbreite beträgt 350 MHz (4-Kanal) bzw. 100 MHz (8-Kanal) und kann bis 2 GHz erweitert werden. Die technischen Daten und verfügbaren Optionen/Erweiterungen entsprechen weitgehend denen der ▸R&S MXO5-Serie.

  • Kompakte Variante der R&S MXO5-Serie ohne Display für industrielle Rack-Montage.
  • Stromsparendes E-Ink-Display zur Anzeige von IP-Adresse, Firmware-Version, Software-Optionen, auch bei ausgeschaltem Gerät.

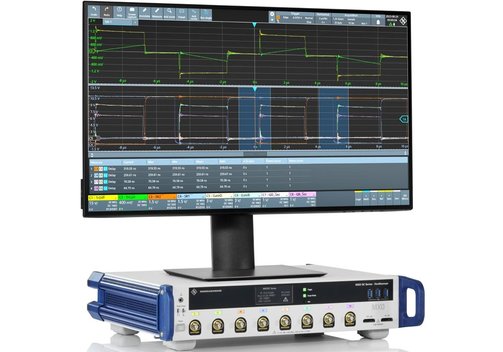

  • HDMI zum Anschluss eines externen Displays.
  • 4 oder 8 Analog-Kanäle, 16 Digital-/Logik-Kanäle mit MSO-Option.
  • Basis-Bandbreite 350 MHz (4-Kanal) bzw. 100 MHz (8-Kanal), Upgrade bis 2 GHz.
  • Technischen Daten und verfügbaren Optionen/Erweiterungen entsprechen weitgehend denen der ▸R&S MXO5-Serie:
    12 bit A/D-Wandlung, 18 bit im HD-Modus.
    Erfassungsrate bis 4,5 MWfm/s.
    Speichertiefe max. 500 Mpts, aufrüstbar auf max. 1 Gpts.
    Option 16 bit/100 MHz Funktions- und Arbiträr-Signalgenerator.
    Serieller Trigger und Dekodierung (I2C, SPI, UART/RS232/RS422/RS485, CAN, CAN-FD, CAN-XL, LIN).
    Digital-Voltmeter.
    Spektrum-Analyse.
    Leistungsanalyse.
    Frequenz- und Impedanzanalyse.
  • USB 3.0- und LAN-/Ethernet-Schnittstellen.

Modell-Übersicht

ModellMXO54C
1802.3000.04		MXO58C
1802.3000.08
Bandbreite50 Ω Eingangs-Impedanz1 MΩ Eingangs-Impedanz50 Ω Eingangs-Impedanz1 MΩ Eingangs-Impedanz
Standard≥350 MHz≥350 MHz1)≥100 MHz≥100 MHz1)
mit Option -B405≥500 MHz≥500 MHz1)--
mit Option -B410≥1 GHz≥700 MHz1)2)--
mit Option -B420≥2 GHz≥700 MHz1)2)--
mit Option -B802--≥200 MHz≥200 MHz1)
mit Option -B803--≥350 MHz≥350 MHz1)
mit Option -B805--≥500 MHz≥500 MHz1)
mit Option -B810--≥1 GHz≥700 MHz1)2)
mit Option -B820--≥2 GHz3)≥700 MHz1)2)
Analog-Kanäle48
Vertikale Auflösung12 bit, 18 bit für High-Definition-Mode (HD)
Sample-RateAnalog-Kanäle (Echtzeit) max. 5 GS/s auf 4 Kanälen;
Analog-Kanäle (interpoliert) max. 5 TS/s;Digital-Kanäle max. 5 GS/s auf jedem Kanal		Analog-Kanäle (Echtzeit) max. 5 GS/s auf 4 Kanälen, max. 2,5 GS/s auf 8 Kanälen;
Analog-Kanäle (interpoliert) max. 5 TS/s;
Digital-Kanäle max. 5 GS/s auf jedem Kanal
SpeichertiefeStandardNur Analog-Kanäle, 8 aktiv: max. 500 MPts (Single-Capture), max. 250 MPts (Run-Continuous);
nur Analog-Kanäle, 4 aktiv: max. 500 MPts (Single-Capture und Run-Continuous);
nur Digital-Kanäle (MSO), 16 Kanäle: max. 500 MPts (Single-Capture);
nur Digital-Kanäle (MSO), 8 Kanäle: max. 500 MPts (Run-Continuous);
Mix analog/digital, 2 analog/8 digital: max. 500 MPts (Single-Capture), max. 250 MPts (Run-Continuous)
Mit Option -B110 SpeichererweiterungNur Analog-Kanäle, 4 aktiv: max. 1 GPts (Single-Capture);
nur Analog-Kanäle, 2 aktiv: max. 1 GPts (Run-Continuous);
nur Digital-Kanäle (MSO), 16 Kanäle: max. 500 MPts (Single-Capture), max. 250 MPts (Run-Continuous);
nur Digital-Kanäle (MSO), 8 Kanäle: max. 1 GPts (Single-Capture), max. 500 MPts (Run-Continuous);
Mix analog/digital, 2 analog/8 digital: max. 500 MPts (Single-Capture), max. 250 MPts (Run-Continuous);
Math-Kanäle: 1 aktiver max. 87,5 MPts, 2 aktive max. 42,5 MPts, 4 aktive max. 20 MPts, 8 aktive max. 10 MPts
Signalerfassungsrate>4.500.000 Wfm/s
TriggerQuelle: Analog-Kanäle (C1 bis C4), Digital-Kanäle (D0 bis D15, mit MSO Option), Trigger-Eingang, Line-Trigger, serieller Bus;
Modi: Flanke, Glitch, Breite, Runt, Fenster, Timeout, Intervall, Anstiegsrate; erweiterte Trigger-Modi; serielle Trigger und Dekodierung		Quelle: Analog-Kanäle (C1 bis C8), Digital-Kanäle (D0 bis D15, mit MSO Option), Trigger-Eingang, Line-Trigger, serieller Bus;
Modi: Flanke, Glitch, Breite, Runt, Fenster, Timeout, Interval, Anstiegsrate; erweiterte Trigger-Modi; serielle Trigger und Dekodierung
Serielle Trigger und DekodierungOption -K510: I2C, SPI, UART/RS232/RS422/RS485; Option -K520: CAN, CAN FD, CAN XL, LIN; Option -550: MIPI Lowspeed (SPMI); Option -560: Automotive Ethernet (10BASE-T1S, 100BASE-T1)
Mess- und Zusatz-FunktionenAutomatische Messungen, Cursor-Messungen, Digital-Voltmeter (DC, AC+DC eff, AC eff, bis 6 digits Auflösung, >20 MHz Bandbreite), Signal-Mathematik, Spektrum-Analyse; Option -K31: Leistungs-Analyse; Option -K36: Frequenz- und Impedanz-Analyse; Bereich bis 100 MHz; Quelle: Interner Generator Option -B6 erforderlich
Digital KanäleOption -B1 (Mixed-Signal): 16 Kanäle, 400 MHz, 5 GS/s (Hardware-Option 2x RT-ZL04 Logik-Tastköpfe und Software-Lizenz)
Arbiträr-SignalgeneratorOption -B6: Funktions- und Arbiträr-Signalgenerator, 2 Kanäle, 16 bit Auflösung, 100 MHz Bandbreite (Sinus), 40 Mpts/Kanal Speicher, 625 MS/s (312,5 MS/s Arb.) Sample-Rate;
Signalformen: Sinus, Rechteck/Puls, Rampe/Dreieck/Sägezahn, DC, Rauschen, Sinc, Gauss-Impuls, Lorentz, exponentieller Ansteig/Abfall, Cardiac, Arbiträr;
Modulationen: AM, FM, FSK, PWM, Sweep/Wobbeln
Anzeige2,9"/7,4 cm e-ink Display (EPD), Auflösung 296x128 Pixel (monochrom);
HDMI 2.0 und DisplayPort++ 1.3

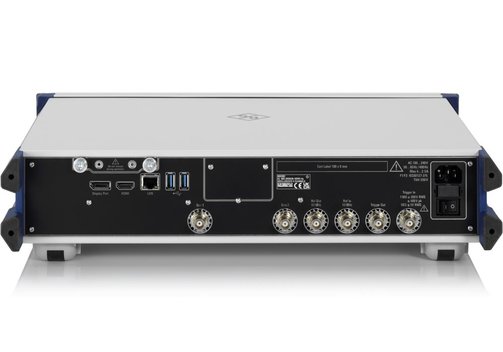

Schnittstellen5x USB 3.1 Gen 1 Typ A, 1x USB 3.1 Gen 1 Typ B; LAN/Ethernet (RJ45, 10/100/1000BASE-T)
Abmessungen (mm)Komplett 462 x 107 x 403; ohne Griffe/Füße 445 x 89 x 358; nominal 8,7 kg

1) Gemessen.
2) Mit R&S RT-ZP11 passivem Tastkopf.
3) 5 GHz Analog-Bandbreite im Interleave-Modus mit 5 GS/s Echtzeit-Abtastrate.

Optionen - Übersicht

ModellBeschreibungfür Modell...
MXO5C-B4101802.3081.02Bandbreiten-Upgrade 1 GHzMXO54C
MXO5C-B8101802.3046.02Bandbreiten-Upgrade 1 GHzMXO58C
MXO5C-B4201802.3069.02Bandbreiten-Upgrade 2 GHzMXO54C
MXO5C-B8201802.3117.02Bandbreiten-Upgrade 2 GHzMXO58C
MXO5C-B4051802.3100.02Bandbreiten-Upgrade 500 MHz4-Kanal-Varianten
MXO5C-B8051802.3098.02Bandbreiten-Upgrade 500 MHz8-Kanal-Varianten
MXO5C-B8031802.3052.02Bandbreiten-Upgrade 350 MHz8-Kanal-Varianten
MXO5C-B8021802.3075.02Bandbreiten-Upgrade 200 MHz8-Kanal-Varianten
MXO5C-B11802.3023.02Mixed-Signal-Option/MSOAlle Varianten
MXO5C-B61802.3030.02Funktions-/Arbiträr-Signal-GeneratorAlle Varianten
MXO5C-B191803.1460.02Zusätzlich M.2 SSDAlle Varianten
MXO5C-B1101803.1382.02Speichererweiterung 1 GPtsAlle Varianten
MXO5C-K311802.3130.02Option Leistungs-AnalyseAlle Varianten
MXO5C-K361802.3146.02Option FrequenzgangAlle Varianten
MXO5C-K5101802.1418.02Lowspeed serielle Trigger und Dekodierung I2C, SPI, UART/RS232/RS422/RS485Alle Varianten
MXO5C-K5201802.1424.02Automotive serielle Trigger und Dekodierung CAN, CAN FD, CAN XL, LINAlle Varianten
MXO5C-K5501803.1447.02MIPI Lowspeed-Protokolle (SPMI)Alle Varianten
MXO5C-K5601803.1453.02Automotive-Ethernet-Protokolle (10BASE-T1S, 100BASE-T1)Alle Varianten
MXO5C-PK11803.1682.02Applikations-Paket, bestehend aus den Optionen -B6, -K31, -K36, -K510, -K520Alle Varianten

Angaben zur Produktsicherheit:

Hersteller:
Rohde & Schwarz GmbH & Co. KG, Mühldorfstraße 15, 81671 München/DEU
www.rohde-schwarz.com

Datasheet_RohdeUndSchwarz_MXO-5xC_en.pdf
