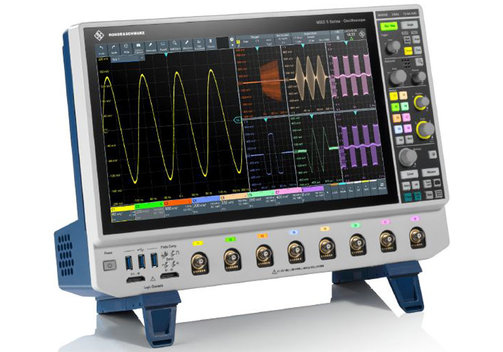

Rohde&Schwarz MXO5 Serie 4- und 8-Kanal 12-bit Oszilloskope bis 2GHz

Vorteile der R&S MXO5 Serie 4-/8-Kanal-Mixed-Signal-Oszilloskope

• 4 oder 8 Kanäle mit schneller Erfassung bis 4,5 Millionen Wfm/s.
• Hohe Präzision mit 12-bit-Auflösung und tiefem Speicher.
• Individuelle Konfigurationen: Erweiterbare Bandbreite, Mixed-Signal und verschiedene Optionen.

Rohde&Schwarz MXO5 Serie 4- und 8-Kanal 12-bit Oszilloskope bis 2 GHz

Die Oszilloskope der Serie MXO5 von Rohde&Schwarz vereinen vielseitige und moderne Funktionen wie eine hohe 12-bit-A/D-Wandler-Auflösung, erweiterbare Bandbreiten bis 2 GHz, einen großen Speicher, 4 oder 8 Analogkanäle und ein großes Touchscreen-Display. Die Oszilloskope können mit verschiedenen Funktionen aufgerüstet werden, z. B. mit 16 digitalen Mixed-Signal-/Logik-Analysator-Kanälen, serieller Busdecodierung, einem Funktions- und Arbiträr-Signalgenerator, Leistungsanalyse und mehr. Das Basisgerät hat eine Bandbreite von 350 MHz (4-Kanal-Modell) oder 100 MHz (8-Kanal-Modell), die in vorkonfigurierten Paketen erworben oder bis 2 GHz aufgerüstet werden können.

• 12 bit A/D-Wandlung, 18 bit im HD-Modus.
• Erfassungsrate bis 4,5 MWfm/s.
• Speichertiefe max. 500 Mpts, aufrüstbar auf max. 1 Gpts.
• MSO-Option: 16 digitale Kanäle/Logik-Analysator.
• Option 16 bit/100 MHz Funktions- und Arbiträr-Signalgenerator.
• Zusätzliche Funktionen und Optionen:
  Serieller Trigger und Dekodierung (I2C, SPI, UART/RS232/RS422/RS485, CAN, CAN-FD, CAN-XL, LIN,
  Digital-Voltmeter,
  Spektrum-Analyse,
  Leistungsanalyse,
  Frequenz- und Impedanzanalyse.
• 15,6"/39,6 cm LC TFT-Farbdisplay mit kapazitivem Touchscreen, HDMI- und DisplayPort-Ausgang.
• USB 3.1 und LAN/Ethernet-Schnittstellen.

R&S MXO5 4-Kanal Mixed-Signal Oszilloskop Serie - Vorteile

• Aufrüstbare Bandbreite von 350 MHz auf 500 MHz, 1 GHz und 2 GHz.
• Abtastrate Analogkanäle max. 5 GS/s auf 4 Kanälen;
  analoge Kanäle (interpoliert) max. 5 TS/s;
  digitale Kanäle max. 5 GS/s auf jedem Kanal.
• Speicher (Standard, nur analoge Kanäle) max. 500 Mpts, aufrüstbar.

R&S MXO5 8-Kanal-Mixed-Signal-Oszilloskop-Serie - Vorteile

• Aufrüstbare Bandbreite von 100 MHz auf 200 MHz, 350 MHz, 1 GHz und 2 GHz.
• Abtastrate Analogkanäle max. 5 GS/s auf 4 Kanälen, max. 2,5 GS/s auf 8 Kanälen;
  analoge Kanäle (interpoliert) max. 5 TS/s;
  digitale Kanäle max. 5 GS/s auf jedem Kanal.
• Speicher (Standard, nur analoge Kanäle) max. 500 Mpts (aufrüstbar) bei 8 aktiven Kanälen (Einzelerfassung), max. 500 Mpts bei 4 aktiven Kanälen (Dauerbetrieb).

Modell-Übersicht

Erhältliche Oszilloskop-Pakete

Options-Übersicht
