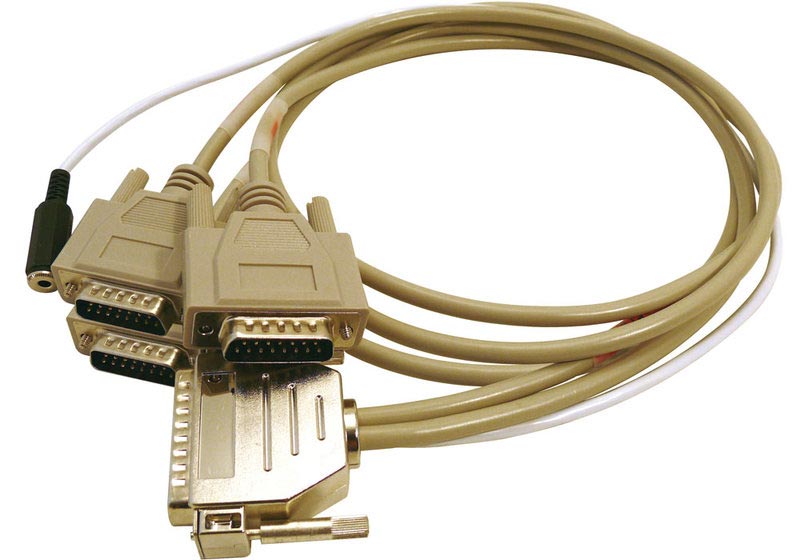

ME AK-D7815/1400 Sub-D-Spezialkabel
Beschreibung
Dateien/Downloads
Mit diesen Spezial-Kabeln schließen Sie die Erweiterungskarten der Serie ME-63Xtend oder ME-UB an die TTL-Digital-I/O-Ports der ME-1400/ME-5314 Serie an.
- Mit dem Standard-Kabel ME AK-D78 schließen Sie eine ME-63Xtend an die ME-1400 oder ME-1400A/ME-5314A an. Über das Standard-Kabel ME AK-D25 werden ein weiterer Port und die 3 Zähler der ME-1400A/ME-5314A weitergeführt, z. B. mit Terminal-Block ME AB-D25M.
- Mit dem Kabel ME AK-D78/1400 schließen Sie bis zu 3 ME-63Xtend an die ME-1400B/ME-5314B an. Über einen Kabelstrang sind auch die Zähler verfügbar.

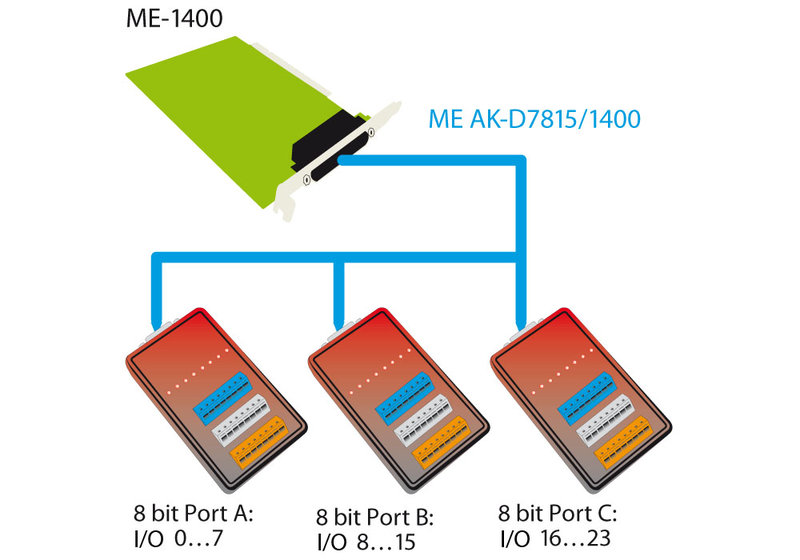

- Mit dem Kabel ME AK-D7815/1400 schließen Sie bis zu 3 ME-UB (ME-UBRE, ME-UBOI, ME-UBOO, ME-UB15) oder ME AB-D15F an die ME-1400 an. Beim Einsatz mit ME-1400A oder B/ME-5314A oder B sind die weiteren Ports und Zähler nicht verwendbar.
Modell-Übersicht
| Modell | Verbinder 1 | Verbinder 2 | Anwendung |
| ▸ME AK-D78 und ▸ME AK-D25 | 78-pol. Sub-D Stecker 25-pol. Sub-D Stecker |
78-pol. Sub-D Buchse 25-pol. Sub-D Buchse |
1x ME-63Xtend (ME-631, ME-632, ME-633, ME-634, ME-635) und 1x ME AB-D25M an ME-1400, ME-1400A/ME-5314A |
| ▸ME AK-D78/1400 | 1x 78-pol. Sub-D Stecker | 3x 78-pol. Sub-D Buchse und 1x 25-pol. Sub-D Buchse |
3x ME-63Xtend (ME-631, ME-632, ME-633, ME-634, ME-635) und 1x ME AB-D25M an ME-1400B/ME-5314B (auch einsetzbar mit ME-1400, ME-1400A) |
| ▸ME AK-D7815/1400 | 1x 78-pol. Sub-D Stecker | 3x 15-pol. Sub-D Stecker | 3x ME-UB (ME-UBRE, ME-UBOI, ME-UBOO, ME-UB15, ME AB-D15F) an ME-1400 (ME-1400A, ME-1400B, ME-5314A, ME-5314B: Bei diesen Versionen sind die weiteren Ports und Zähler nicht verwendbar) |
