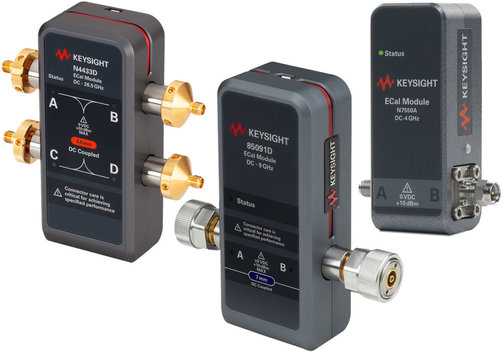

Keysight ECal (Electronic-Calibration-Module) für VNA

Bei Vektor-Netzwerk-Analysatoren ist eine gewissenhafte Kalibierung vor der Messung essenziell, jedoch leider auch sehr aufwändig. Auch kleine Veränderungen am Messaufbau, wie zum Beispiel zusätzliche Adapter, verändern häufig die Übertragungseigenschaften und erfordern daher eine erneute Kalibierung. Ein gängiges Kalibierverfahren ist zum Beispiel "SOLT" (Short/kurzgeschlossen, Open/offen, Load/Last, Through/Durchgang). Mit elektronischen Kalibrier-Modulen (ECal) wird die Kalibierung wesentlich vereinfacht, da sie die verschiedenen Kalibrier-Schritte des Verfahrens umschalten und somit ein wiederholtes An- und Abstecken der Adapter für S/O/L/T vermeiden.

  • Effizienter Einzelkalibrierungsstandard.
  • Präzise, genaue Transferstandards.
  • Große Auswahl an Modulen.
  • Frequenzabdeckung bis hinunter zu DC.
  • Unterstützt von den bewährten Keysight VNA P937xA, P937xB, P938xB Streamline Serie, FieldFox B Serie, E5061B ENA, E5063A ENA.

Modell-Übersicht

ModellFrequenzAnzahl PortsAnschluss-TypeMixed-Anschluss-Option für port B

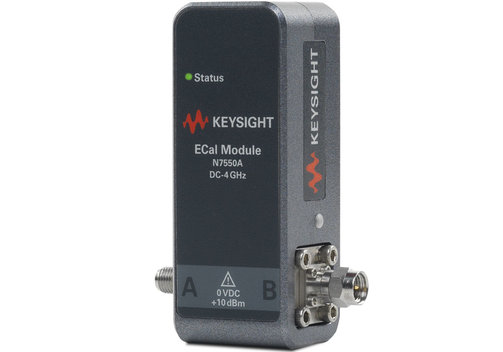

N7550ADC...4 GHz23,5 mm, Typ-N-
N7551ADC...6,5 GHz23,5 mm, Typ-N-

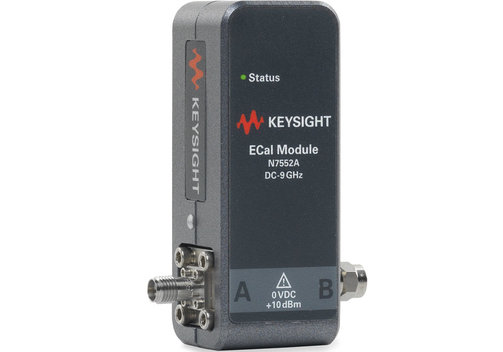

N7552ADC...9 GHz23,5 mm, Typ-N-

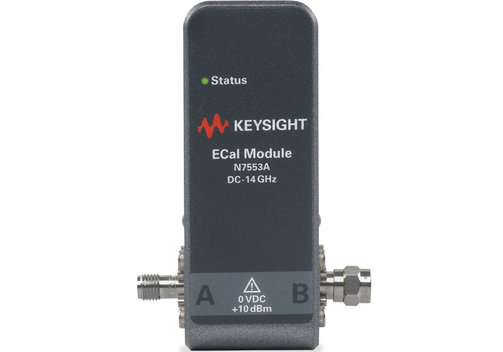

N7553ADC...14 GHz23,5 mm, Typ-N-

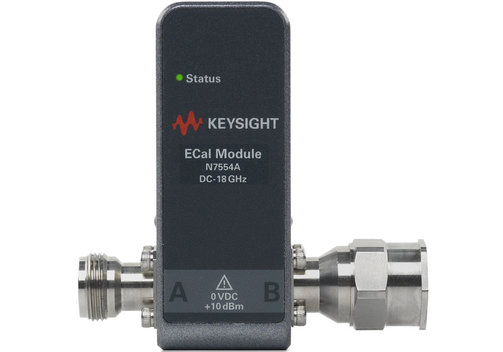

N7554ADC...18 GHz23,5 mm, Typ-N-

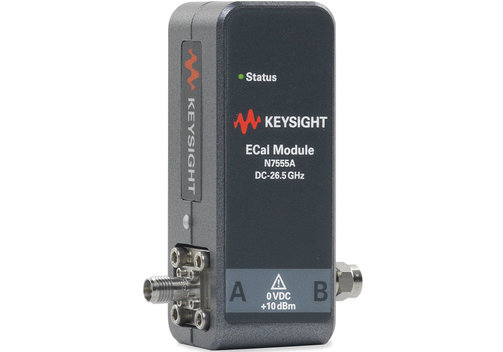

N7555ADC...26,5 GHz23,5 mm, Typ-N-

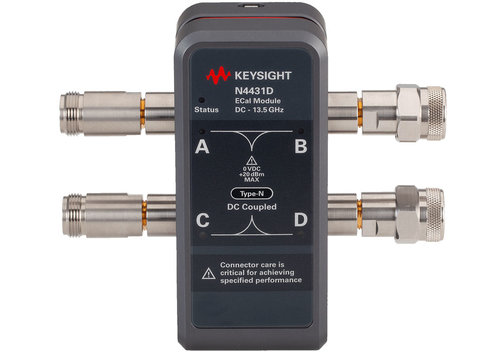

N4431DDC...13,5 GHz4Typ-N, 3,5 mm, 7-16, 4,3 - 10-

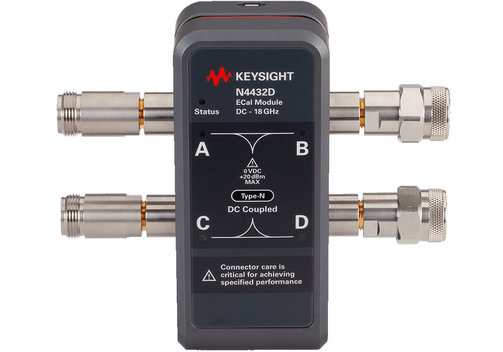

N4432DDC/300 kHz...18 GHz4Typ-N, 3,5 mm-

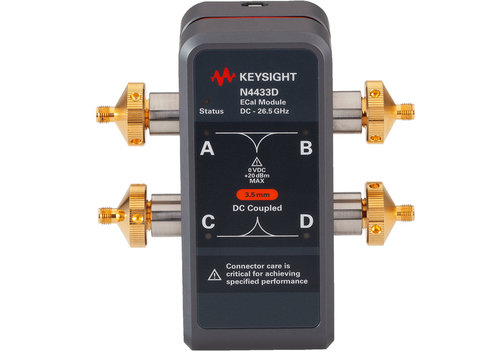

N4433DDC/300 kHz...26,5 GHz43,5 mm-

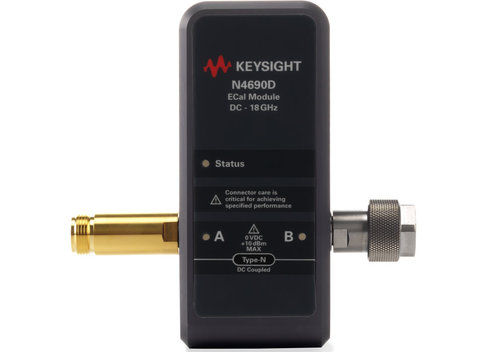

N4690DDC/300 kHz...18 GHz2Typ-N 50 Ω-

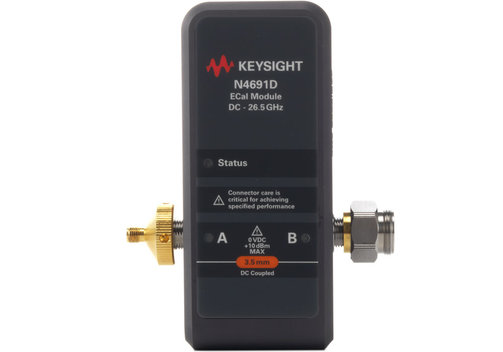

N4691DDC/300 kHz...26,5 GHz23,5 mm-

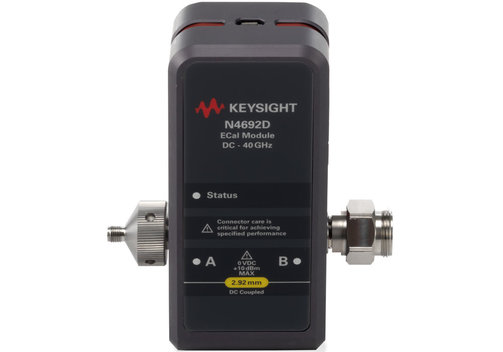

N4692DDC/10 MHz...40 GHz22,92 mm-

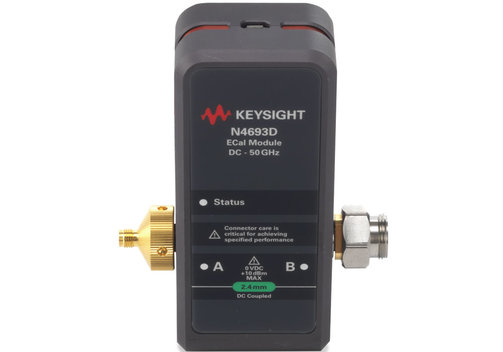

N4693DDC/10 MHz...50 GHz22,4mm-

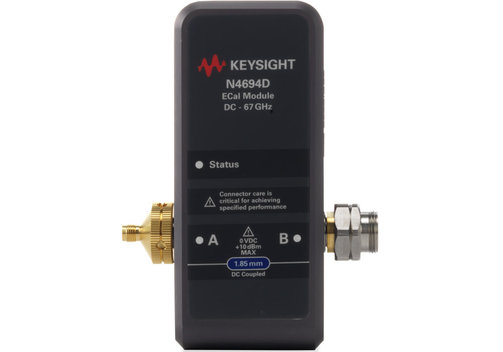

N4694DDC/10 MHz...67 GHz21,85 mm-

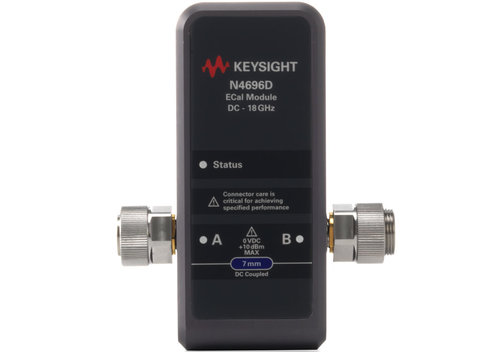

N4696DDC/300 kHz...18 GHz27 mm-

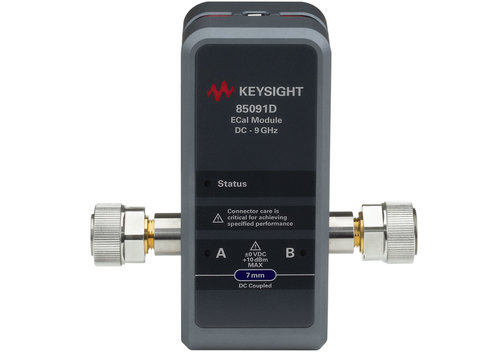

85091DDC/300 kHz...9 GHz27 mm-

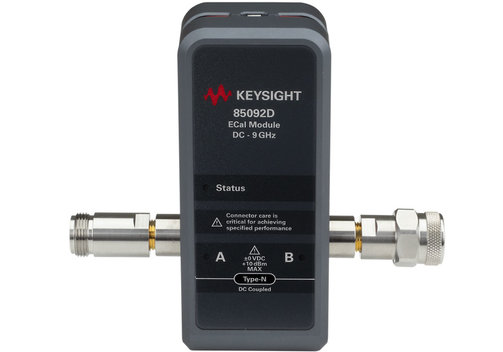

85092DDC/300 kHz...9 GHz2Type-N3.5 mm, 7-16, 4,3 - 10

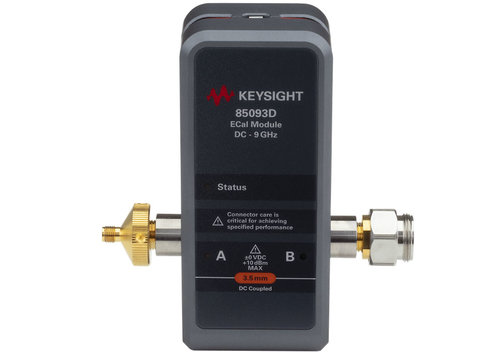

85093DDC/300 kHz...9 GHz23,5 mmType-N, 7-16, 4,3 - 10

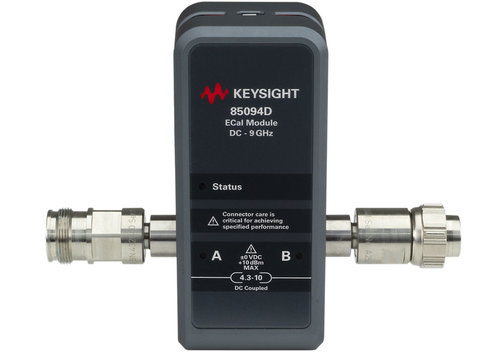

85094DDC/300 kHz...9 GHz24,3 - 10Type-N, 3,5 mm, 7 - 10
85096DDC/300 kHz...9 GHz2Type-N (75 Ω)-

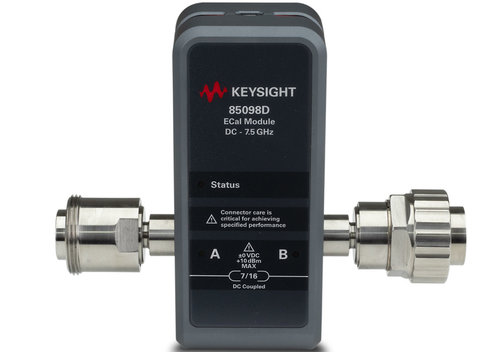

85098DDC/300 kHz...7,5 GHz27-16Type-N, 3,5 mm, 4,3 - 10

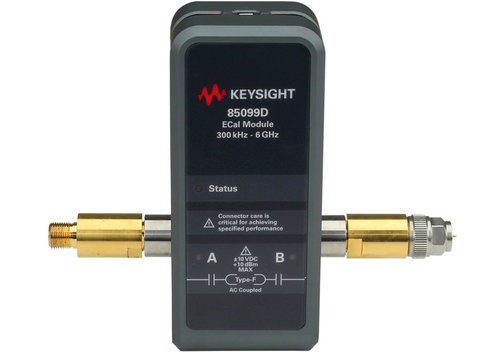

85099DDC/300 kHz...6 GHz2Type-F (75 Ω)-

Aufgrund der riesigen Anzahl an Anschluss-Kombinationen und Optionen sind nur die Hauptartikel im Shop gelistet. Bitte fragen Sie Ihre gewünschte Variante an, wir beraten Sie gerne bei der Auswahl!

Anschluss-Optionen

ModellBeschreibung
N7550A-3FFBeide 3,5-mm-Anschlüsse sind Buchsen auf dem Modul
N7550A-3MF1 Buchse und 1 Stecker auf dem Modul, beide 3,5 mm
N7550A-3MMBeide 3,5-mm-Anschlüsse sind Stecker auf dem Modul
N7550A-NFFBeide Typ-N 50-Ω-Anschlüsse sind Buchsen auf dem Modul
N7550A-NMF1 Buchse und 1 Stecker auf dem Modul, beide Typ-N 50 Ω
N7550A-NMMBeide Typ-N 50-Ω-Anschlüsse sind Stecker auf dem Modul
N7551A-3FFBeide 3,5-mm-Anschlüsse sind Buchsen auf dem Modul
N7551A-3MF1 Buchse und 1 Stecker auf dem Modul, beide 3,5 mm
N7551A-3MMBeide 3,5-mm-Anschlüsse sind Stecker auf dem Modul
N7551A-NFFBeide Typ-N 50-Ω-Anschlüsse sind Buchsen auf dem Modul
N7551A-NMF1 Buchse und 1 Stecker auf dem Modul, beide Typ-N 50 Ω
N7551A-NMMBeide Typ-N 50-Ω-Anschlüsse sind Stecker auf dem Modul
N7552A-3FFBeide 3,5-mm-Anschlüsse sind Buchsen auf dem Modul
N7552A-3MF1 Buchse und 1 Stecker auf dem Modul, beide 3,5 mm
N7552A-3MMBeide 3,5-mm-Anschlüsse sind Stecker auf dem Modul
N7552A-NFFBeide Typ-N 50-Ω-Anschlüsse sind Buchsen auf dem Modul
N7552A-NMF1 Buchse und 1 Stecker auf dem Modul, beide Typ-N 50 Ω
N7552A-NMMBeide Typ-N 50-Ω-Anschlüsse sind Stecker auf dem Modul
N7553A-3FFBeide 3,5-mm-Anschlüsse sind Buchsen auf dem Modul
N7553A-3MF1 Buchse und 1 Stecker auf dem Modul, beide 3,5 mm
N7553A-3MMBeide 3,5-mm-Anschlüsse sind Stecker auf dem Modul
N7553A-NFFBeide Typ-N 50-Ω-Anschlüsse sind Buchsen auf dem Modul
N7553A-NMF1 Buchse und 1 Stecker auf dem Modul, beide Typ-N 50 Ω
N7553A-NMMBeide Typ-N 50-Ω-Anschlüsse sind Stecker auf dem Modul
N7554A-3FFBeide 3,5-mm-Anschlüsse sind Buchsen auf dem Modul
N7554A-3MF1 Buchse und 1 Stecker auf dem Modul, beide 3,5 mm
N7554A-3MMBeide 3,5-mm-Anschlüsse sind Stecker auf dem Modul
N7554A-NFFBeide Typ-N 50-Ω-Anschlüsse sind Buchsen auf dem Modul
N7554A-NMF1 Buchse und 1 Stecker auf dem Modul, beide Typ-N 50 Ω
N7554A-NMMBeide Typ-N 50-Ω-Anschlüsse sind Stecker auf dem Modul
N7555A-3FFBeide 3,5-mm-Anschlüsse sind Buchsen auf dem Modul
N7555A-3MF1 Buchse und 1 Stecker auf dem Modul, beide 3,5 mm
N7555A-3MMBeide 3,5-mm-Anschlüsse sind Stecker auf dem Modul
N4431D-010Vier 3,5-mm-Buchsen auf dem Modul
N4431D-020Vier Type-N 50-Ω-Buchsen auf dem Modul
N4431D-101Port-A-Anschluss ist 3,5-mm-Buchse
N4431D-102Port-A-Anschluss ist 3,5-mm-Stecker
N4431D-103Port-A-Anschluss ist Typ-N 50-Ω-Buchse
N4431D-104Port-A-Anschluss ist Typ-N 50-Ω-Stecker
N4431D-105Port-A-Anschluss ist 7-16-Buchse (bis 7,5 GHz)
N4431D-106Port-A-Anschluss ist 7-16-Stecker (bis 7,5 GHz)
N4431D-107Port-A-Anschluss ist 4,3-10-Buchse (bis 12 GHz)
N4431D-108Port-A-Anschluss ist 4,3-10-Stecker (bis 12 GHz)
N4431D-201Port-B-Anschluss ist 3,5-mm-Buchse
N4431D-202Port-B-Anschluss ist 3,5-mm-Stecker
N4431D-203Port-B-Anschluss ist Typ-N 50-Ω-Buchse
N4431D-204Port-B-Anschluss ist Typ-N 50-Ω-Stecker
N4431D-205Port-B-Anschluss ist 7-16-Buchse (bis 7,5 GHz)
N4431D-206Port-B-Anschluss ist 7-16-Stecker (bis 7,5 GHz)
N4431D-207Port-B-Anschluss ist 4,3-10-Buchse (bis 12 GHz)
N4431D-208Port-B-Anschluss ist 4,3-10-Stecker (bis 12 GHz)
N4431D-301Port-C-Anschluss ist 3,5-mm-Buchse
N4431D-302Port-C-Anschluss ist 3,5-mm-Stecker
N4431D-303Port-C-Anschluss ist Typ-N 50-Ω-Buchse
N4431D-304Port-C-Anschluss ist Typ-N 50-Ω-Stecker
N4431D-305Port-C-Anschluss ist 7-16-Buchse (bis 7,5 GHz)
N4431D-306Port-C-Anschluss ist 7-16-Stecker (bis 7,5 GHz)
N4431D-307Port-C-Anschluss ist 4,3-10-Buchse (bis 12 GHz)
N4431D-308Port-C-Anschluss ist 4,3-10-Stecker (bis 12 GHz)
N4431D-401Port D Anschluss ist 3,5-mm-Buchse
N4431D-402Port D Anschluss ist 3,5-mm-Stecker
N4431D-403Port D Anschluss ist Typ-N 50-Ω-Buchse
N4431D-404Port D Anschluss ist Typ-N 50-Ω-Stecker
N4431D-405Port D Anschluss ist 7-16-Buchse (bis 7,5 GHz)
N4431D-406Port D Anschluss ist 7-16-Stecker (bis 7,5 GHz)
N4431D-407Port D Anschluss ist 4,3-10-Buchse (bis 12 GHz)
N4431D-408Port D Anschluss ist 4,3-10-Stecker (bis 12 GHz)
N4432D-020Vier Type-N 50-Ω-Buchse Anschlüsse auf dem Modul
N4432D-101Port-A-Anschluss ist 3,5-mm-Buchse
N4432D-102Port-A-Anschluss ist 3,5-mm-Stecker
N4432D-103Port-A-Anschluss ist Typ-N 50-Ω-Buchse
N4432D-104Port-A-Anschluss ist Typ-N 50-Ω-Stecker
N4432D-201Port-B-Anschluss ist 3,5-mm-Buchse
N4432D-202Port-B-Anschluss ist 3,5-mm-Stecker
N4432D-203Port-B-Anschluss ist Typ-N 50-Ω-Buchse
N4432D-204Port-B-Anschluss ist Typ-N 50-Ω-Stecker
N4432D-301Port-C-Anschluss ist 3,5-mm-Buchse
N4432D-302Port-C-Anschluss ist 3,5-mm-Stecker
N4432D-303Port-C-Anschluss ist Typ-N 50-Ω-Buchse
N4432D-304Port-C-Anschluss ist Typ-N 50-Ω-Stecker
N4432D-401Port D Anschluss ist 3,5-mm-Buchse
N4432D-402Port D Anschluss ist 3,5-mm-Stecker
N4432D-403Port D Anschluss ist Typ-N 50-Ω-Buchse
N4432D-404Port D Anschluss ist Typ-N 50-Ω-Stecker
N4433D-010Vier 3,5-mm-Buchse Anschlüsse auf dem Modul
N4433D-101Port-A-Anschluss ist 3,5-mm-Buchse
N4433D-102Port-A-Anschluss ist 3,5-mm-Stecker
N4433D-201Port-B-Anschluss ist 3,5-mm-Buchse
N4433D-202Port-B-Anschluss ist 3,5-mm-Stecker
N4433D-301Port-C-Anschluss ist 3,5-mm-Buchse
N4433D-302Port-C-Anschluss ist 3,5-mm-Stecker
N4433D-401Port D Anschluss ist 3,5-mm-Buchse
N4433D-402Port D Anschluss ist 3,5-mm-Stecker
N4690D-00AZusätzlich Typ-N 50-Ω-Adapter
N4690D-F0FBeide Typ-N-Anschlüsse sind Buchsen auf dem Modul
N4690D-M0FEin Buchse und ein Stecker, beide Typ-N 50 Ω
N4690D-M0MBeide Typ-N-Anschlüsse sind Stecker auf dem Modul
N4691D-00AZusätzlich 3.5-mm-Adapter
N4691D-F0FBeide 3.5-mm-Anschlüsse Buchse
N4691D-M0F3.5 mm, eine Buchse und ein Stecker
N4691D-M0MBeide 3.5-mm-Anschlüsse Stecker
N4692D-00AZusätzlich 2.92-mm-Adapter
N4692D-F0FBeide 2.92-mm-Anschlüsse sind Buchsen auf dem Modul
N4692D-M0FEin Buchse und ein Stecker, beide 2.92 mm
N4692D-M0MBeide 2.92-mm-Anschlüsse sind Stecker auf dem Modul
N4693D-00AZusätzlich 2.4-mm-Adapter
N4693D-F0FBeide Anschlüsse Buchsen
N4693D-M0FEin Stecker und eine Buchse
N4693D-M0MBeide Anschlüsse Stecker
N4694D-00AZusätzlich 1.85-mm-Adapter
N4694D-F0FBeide Anschlüsse Buchsen
N4694D-M0FEin Stecker und eine Buchse
N4694D-M0MBeide Anschlüsse Stecker
85092D-00AZusätzlich Type-N 50 Ω Adapter
85092D-00FBeide Type-N 50-Ω-Anschlüsse sind Buchsen auf dem Modul
85092D-00MBeide Type-N 50-Ω-Anschlüsse sind Stecker auf dem Modul
85092D-103Port-A-Anschluss ist Type-N 50-Ω-Buchse
85092D-104Port-A-Anschluss ist Type-N 50-Ω-Stecker
85092D-201Port-B-Anschluss ist 3,5-mm-Buchse
85092D-202Port-B-Anschluss ist 3,5-mm-Stecker
85092D-205Port-B-Anschluss ist 7-16-Buchse
85092D-206Port-B-Anschluss ist 7-16-Stecker
85092D-207Port-B-Anschluss ist 4,3-10-Buchse
85092D-208Port-B-Anschluss ist 4,3-10-Stecker
85092D-M0FEine Buchse und ein Stecker Anschluss, beide Typ-N 50 Ω
85093-00AZusätzlich 3,5 mm Adapter
85093D-00AZusätzlich 3,5 mm Adapter
85093D-00FBeide 3,5-mm-Anschlüsse sind Buchsen auf dem Modul
85093D-00MBeide 3,5-mm-Anschlüsse sind Stecker auf dem Modul
85093D-101Port-A-Anschluss ist 3,5-mm-Buchse
85093D-102Port-A-Anschluss ist 3,5-mm-Stecker
85093D-203Port-B-Anschluss ist Type-N 50-Ω-Buchse
85093D-204Port-B-Anschluss ist Type-N 50-Ω-Stecker
85093D-205Port-B-Anschluss ist 7-16-Buchse
85093D-206Port-B-Anschluss ist 7-16-Stecker
85093D-207Port-B-Anschluss ist 4,3-10-Buchse
85093D-208Port-B-Anschluss ist 4,3-10-Stecker
85093D-M0FEine Buchse und ein Stecker Anschluss, beide 3,5 mm
85094D-00AZusätzlich two 4,3-10 Adapter (ein Stecker-Stecker, one Buchse-Buchse)
85094D-00FBeide 4,3-10 Anschlüsse sind Buchsen auf dem Modul
85094D-00MBeide 4,3-10 Anschlüsse sind Stecker auf dem Modul
85094D-107Port-A-Anschluss ist 4,3-10-Buchse
85094D-108Port-A-Anschluss ist 4,3-10-Stecker
85094D-201Port-B-Anschluss ist 3,5-mm-Buchse
85094D-202Port-B-Anschluss ist 3,5-mm-Stecker
85094D-203Port-B-Anschluss ist Type-N 50-Ω-Buchse
85094D-204Port-B-Anschluss ist Type-N 50-Ω-Stecker
85094D-205Port-B-Anschluss ist 7-16-Buchse
85094D-206Port-B-Anschluss ist 7-16-Stecker
85094D-M0FEine Buchse und ein Stecker Anschluss, beide 4,3-10
85096-00AZusätzlich 2 Typ-N 75 Ω Adapter (1x Stecker-Stecker, 1x Buchse-Buchse)
85096-00BZusätzlich 2 Typ-N 75 Ω Adapter (2x Buchse-Buchse)
85096D-00AZusätzlich two 7-16 Adapter (ein Stecker-Stecker, one Buchse-Buchse)
85096D-00BZusätzlich 2 Typ-N 75 Ω Adapter (2x Buchse-Buchse)
85096D-00FBeide Type-N 75 Ω Anschlüsse sind Buchsen auf dem Modul
85096D-00MBeide Type-N 75 Ω Anschlüsse sind Stecker auf dem Modul
85096D-M0FEine Buchse und ein Stecker Anschluss, beide Typ-N 75 Ω
85098D-00AZusätzlich two 7-16 Adapter (ein Stecker-Stecker, one Buchse-Buchse)
85098D-00FBeide 7-16mm Anschlüsse sind Buchsen auf dem Modul
85098D-00MBeide 7-16mm Anschlüsse sind Stecker auf dem Modul
85098D-105Port-A-Anschluss ist 7-16-Buchse
85098D-106Port-A-Anschluss ist 7-16-Stecker
85098D-201Port-B-Anschluss ist 3,5-mm-Buchse
85098D-202Port-B-Anschluss ist 3,5-mm-Stecker
85098D-203Port-B-Anschluss ist Type-N 50-Ω-Buchse
85098D-204Port-B-Anschluss ist Type-N 50-Ω-Stecker
85098D-207Port-B-Anschluss ist 4,3-10-Buchse
85098D-208Port-B-Anschluss ist 4,3-10-Stecker
85098D-M0FEine Buchse und ein Stecker Anschluss, beide 7-16
85099-00AZusätzlich 2 Typ-N 75 Ω Adapter (1x Stecker-Stecker, 1x Buchse-Buchse)
85099D-00AZusätzlich two 7-16 Adapter (ein Stecker-Stecker, one Buchse-Buchse)
85099D-00FBeide Type-F 75 Ω Anschlüsse sind Buchsen auf dem Modul
85099D-00MBeide Type-F 75 Ω Anschlüsse sind Stecker auf dem Modul
85099D-M0FEine Buchse und ein Stecker Anschluss, beide type-F 75 Ω

Frequenz-Optionen

ModellBeschreibung
N4431D-0DCDC...13,5 GHz
N4432D-003300 kHz...18 GHz
N4432D-0DCDC...18 GHz
N4433D-003300 kHz ...26,5 GHz
N4433D-0DCDC...26,5 GHz
N4690D-003300 kHz...18 GHz
N4690D-0DCDC...18 GHz
N4691D-003300 kHz...26,5 GHz
N4691D-0DCDC...26,5 GHz
N4691D-H03300 kHz...33 GHz
N4691D-H33DC...33 GHz
N4692D-0DCDC...40 GHz
N4692D-10010 MHz...40 GHz
N4692D-H0110 MHz...45 GHz
N4693D-0DCDC...50 GHz
N4693D-10010 MHz...50 GHz
N4694D-0DCDC...67 GHz
N4694D-10010 MHz...67 GHz
N4696D-003300 kHz...18 GHz
N4696D-0DCDC...18 GHz
85091D-003300 kHz...9 GHz
85091D-0DCDC...9 GHz
85092D-003300 kHz...9 GHz
85092D-0DCDC...9 GHz
85093D-003300 kHz...9 GHz
85093D-0DCDC...9 GHz
85094D-003300 kHz...9 GHz
85094D-0DCDC...9 GHz
85096D-003300 kHz...3 GHz
85096D-0DCDC...3 GHz
85098D-003300 kHz...9 GHz
85098D-0DCDC...9 GHz
85099D-003300 kHz...6 GHz
85099D-0DCDC...6 GHz

Schraubenschlüssel

ModellBeschreibung
N7550X-151Drehmomentschlüssel 3,5 oder 2,92
N7550X-152Drehmomentschlüssel Typ-N
N7550X-151Drehmomentschlüssel 3,5 oder 2,92
N7550X-152Drehmomentschlüssel Typ-N
N7550X-151Drehmomentschlüssel 3,5 oder 2,92
N7550X-152Drehmomentschlüssel Typ-N
N7550X-151Drehmomentschlüssel 3,5 oder 2,92
N7550X-152Drehmomentschlüssel Typ-N
N7550X-151Drehmomentschlüssel 3,5 oder 2,92
N7550X-152Drehmomentschlüssel Typ-N
N7550X-151Drehmomentschlüssel 3,5 oder 2,92
N4431D-801Schraubenschlüssel für 3,5-mm-Anschlüsse
N4431D-802Schraubenschlüssel für Typ-N-Anschlüsse
N4431D-803Schraubenschlüssel für 7-16-Anschlüsse
N4431D-804Schraubenschlüssel für 4,3-Anschlüsse
N4432D-801Schraubenschlüssel für 3,5-mm-Anschlüsse
N4432D-802Schraubenschlüssel für Typ-N-Anschlüsse
N4433D-801Schraubenschlüssel für 3,5-mm-Anschlüsse

Aufbewahrungs-Optionen

ModellBeschreibung
N7550A-150Kunststoff-Aufbewahrungsbox
N7551A-150Kunststoff-Aufbewahrungsbox
N7552A-150Kunststoff-Aufbewahrungsbox
N7553A-150Kunststoff-Aufbewahrungsbox
N7554A-150Kunststoff-Aufbewahrungsbox
N7555A-150Kunststoff-Aufbewahrungsbox

Kalibrier-Optionen

ModellBeschreibung
-1A7Kalibrierung + Uncertainties + Guardbanding (nicht akkreditiert)
-A6JANSI Z540-1-1994 Kalibrierung
-UK6Kommerzielles Kalibrier-Zertifikat mit Test-Daten
R-50C-011-3Kalibrier-Plan - Rücksendung an Keysight - 3 Jahre
R-50C-011-5Kalibrier-Plan - Rücksendung an Keysight - 5 Jahre
R-50C-011-7Kalibrier-Plan - Rücksendung an Keysight - 7 Jahre
R-50C-011-MU-3Keysight Kalibrierung + Uncertainties - 3 Jahre
R-50C-011-MU-5Keysight Kalibrierung + Uncertainties - 5 Jahre
R-50C-016-3Keysight Kalibrierung + Uncertainties + Guardbanding - 3 Jahre
R-50C-016-5Keysight Kalibrierung + Uncertainties + Guardbanding - 5 Jahre

Agilents Test & Measurement Group heißt jetzt Keysight Technologies.

Angaben zur Produktsicherheit:

Hersteller:
Keysight, 1400 Fountaingrove Parkway, Santa Rosa, CA/USA
www.keysight.com
(Keysight Technologies Deutschland GmbH)
