Kewell E5000 programmierbare elektronische DC-Lasten
Vorteile der Serie E5000 Hochleistungs-DC-Lasten
- Hohe Leistung bis 6,6 kW, 10 Geräte parallel bis 66 kW.
- Max. Ströme bis 600 A, max. Spannungen bis 1200 V.
- Vielseitige Funktionalität, Touch-Display und verschiedene Schnittstellen-Optionen.

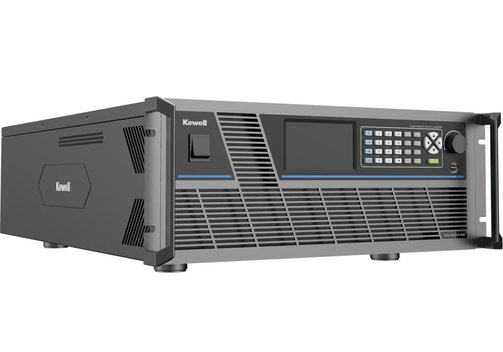

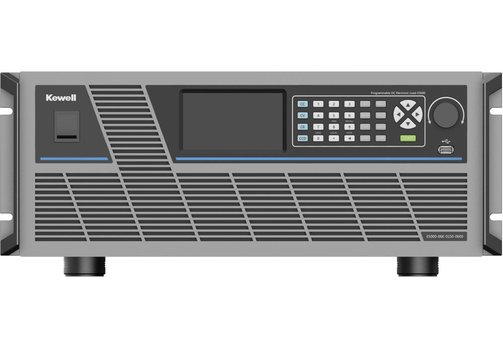

Kewell E5000 programmierbare elektronische DC-Lasten
Die Kewell E5000-Serie sind kompakte Hochleistungs-Gleichstrom-Lasten. Sie können die Eigenschaften verschiedener Lasten simuliert, indem sie den Leitungsverlust von MOSFETs kontrolliert. Verfügbar sind Varianten der E5000-Serie mit 60 V, 150 V, 600 V und 1200 V. Die 3HE-Bauform ermöglicht eine Eingangsleistung von 2,2 kW, 4,4 kW oder 6,6 kW mit einem maximalen Strom von 600 A. Die Leistung kann durch Parallelschaltung von bis zu 10 Geräten auf maximal 66 kW gesteigert werden. Die Bedienung erfolgt intuitiv über Farb-Touchscreen und Frontpanel oder ferngesteuert über eine Vielzahl von Schnittstellen-Optionen. Die Einsatzbereiche sind lineare oder nichtlineare Lasttests von Kommunikationsstrom, Serverstrom, Leistungselektronik, Leistungshalbleitergeräten, Batterien für E-Fahrzeuge, Brennstoffzellen, intelligente Fertigung, Industriemotoren und vieles mehr.
- Kompakte programmierbare elektronische DC-Lasten mit hoher Leistung.

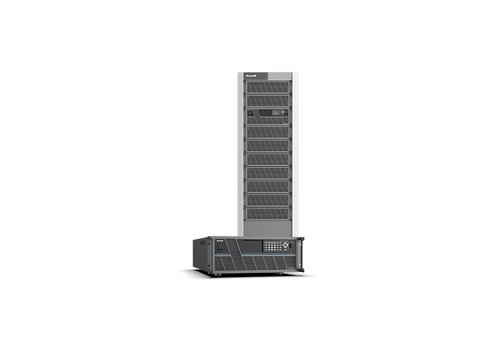

- Eingangsleistung 0 bis 2,2, 4,4 oder 6,6 kW. Eingangsleistung bis 66 kW mit Master-Slave-Parallelsteuerung, bis zu 10 Geräte parallel.
- Max. Strombereich 0...600 A.
- Max. Spannungsbereich 0...1200 V.
- Betriebsarten CV (Konstantspannung), CC (Konstantstrom), CP (Konstantleistung). CR (konstanter Widerstand), CZ, CC+CV, CV+CR, CR+CC etc.
- Dynamischer Hochgeschwindigkeitsmodus.
- Simulation eines Kurzschlusses.
- OVP (Überspannungsschutz), OCP (Überstromschutz), OPP (Überleistungsschutz), OTP (Übertemperaturschutz), Verpolungsschutz.
- ≥42 A/µs schnelle Stromanstiegsrate.
- 25 kHz dynamische Strom/Widerstandslast.
- 50 kHz dynamische Last-Sweep-Funktion mit Steigung 0,01 Hz.
- Sinus mit 20 kHz, unterstützt Analyse der Impedanz von Brennstoffzellen.
- Sofortiges Ziehen des Überstroms.
- LIST/STEP-Modus.
- RS232/CAN/LAN/USB/GPIB und externe analoge Steuerschnittstelle.
Modell-Übersicht
| Modell | Leistung | Spannung | Strom | Konstant-Betriebsarten | Schutz | Abmessungen (mm) | Version |
| E5000PG-2K2-0150-0200 | 2,2 kW | 150 V | 200 A | CC, CV, CP, CR, CZ | OVP, OCP, OPP, OTP, Verpolung | 665 x 445 x 178; ≤40 kg | PG, Professional-Serie |
| E5000NG-2K2-0150-0200 | 150 V | 200 A | NG, Standard-/Normal-Serie | ||||
| E5000PG-2K2-0600-0140 | 600 V | 140 A | PG, Professional-Serie | ||||
| E5000NG-2K2-0600-0140 | 600 V | 140 A | NG, Standard-/Normal-Serie | ||||
| E5000PG-2K2-1200-0080 | 1200 V | 80 A | PG, Professional-Serie | ||||
| E5000NG-2K2-1200-0080 | 1200 V | 80 A | NG, Standard-/Normal-Serie | ||||
| E5000PG-4K4-0150-0400 | 4,4 kW | 150 V | 400 A | PG, Professional-Serie | |||
| E5000NG-4K4-0150-0400 | 150 V | 400 A | NG, Standard-/Normal-Serie | ||||
| E5000PG-4K4-0600-0280 | 600 V | 280 A | PG, Professional-Serie | ||||
| E5000NG-4K4-0600-0280 | 600 V | 280 A | NG, Standard-/Normal-Serie | ||||
| E5000PG-4K4-1200-0160 | 1200 V | 160 A | PG, Professional-Serie | ||||
| E5000NG-4K4-1200-0160 | 1200 V | 160 A | NG, Standard-/Normal-Serie | ||||
| E5000PG-6K6-0150-0600 | 6,6 kW | 150 V | 600 A | PG, Professional-Serie | |||
| E5000NG-6K6-0150-0600 | 150 V | 600 A | NG, Standard-/Normal-Serie | ||||
| E5000PG-6K6-0600-0420 | 600 V | 420 A | PG, Professional-Serie | ||||
| E5000NG-6K6-0600-0420 | 600 V | 420 A | NG, Standard-/Normal-Serie | ||||
| E5000PG-6K6-1200-0240 | 1200 V | 240 A | PG, Professional-Serie | ||||
| E5000NG-6K6-1200-0240 | 1200 V | 240 A | NG, Standard-/Normal-Serie |
Normal- und Pro-Versionen
Bei der "Normal"-Serie handelt es sich um kostengünstige Geräte, die alle grundlegenden Funktionen bieten. Die "Professional/Pro"-Serie ist mit noch mehr Funktionen ausgestattet und für Anwendungen in diversen Szenarien konzipiert.
| Modell | Normal/NG | Pro/PG |
| Dynamische Widerstandslast (Dynamic Resistance Load/CRD) | - | ✓ |
| Zusammengesetzte Betriebsarten (CVCC/CRCC/CVCR/AUTO) | - | ✓ |
| Sinus-Betrieb (SWD) | - | ✓ |
| Dynamischer Lastsweep (SWP) | - | ✓ |
| Bestimmung der OCP/OPP-Punkte | - | ✓ |
| Spannungsgenauigkeit | 0,05% + 0,025% v.E. | 0,025% + 0,025% v.E. |
| Stromgenauigkeit | ≤0,1% + 0,1% v.IE. | 0,05% + 0,05% v.IE. |
| Leisuntgsgenauigkeit | ≤0,2% + 0,3% v.E. | ≤0,2% + 0,2% v.E. |
| Stromanstiegsgeschwindigkeit | 0,5 mA/µs...0,6 A/µs 2 mA/µs...3 A/µs 5 mA/µs...6 A/µs | 0,5 mA/µs...6 A/µs 2 mA/µs...21 A/µs 5 mA/µs...42 A/µs |
| Dynamische Strombelastungsfrequenz | 10 kHz | 25kHz |
