HIOKI MR8740(T) und MR8741 Speicherrekorder/DAQ-Systeme
Beschreibung
Zubehör
Dateien/Downloads
Vorteile der MR874x-Serie Multikanal-Datenrekorder
- Modulare Speicherrekorder mit Modulen für Spannung, Strom, Temperatur, AWG und mehr.
- Individuelle Mehrkanal-Konfigurationen in einem rack-montierbaren Gerät.
- Displayloses Design, externes Display und Maus können angeschlossen werden.
HIOKI MR8740(T) und MR8741 Speicherschreiber/DAQ-Systeme

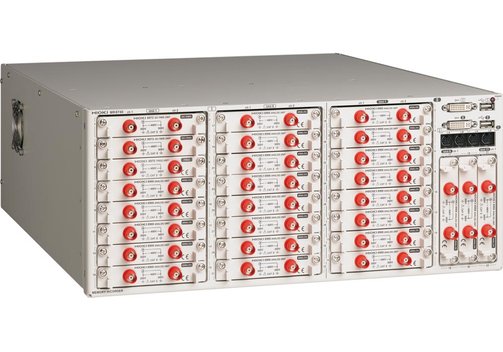

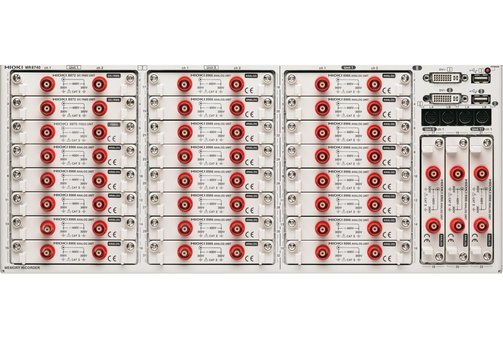

Die HIOKI MR8740 und MR8741 Speicherrekorder sind rackmontierte Einzelgeräte-Lösungen zur Datenerfassung und -erzeugung. Sie bieten Funktionen für die Aufzeichnung und Erzeugung von Messkurven mit flexiblen, modularen, individuellen Hochgeschwindigkeits-Konfigurationen mit 16 oder 54 isolierten Kanälen. Die Version MR8740T (auch MR8740-50) hat max. 108 analoge Kanäle und trägt dazu bei, die Übertragungszeit von Prüfdaten auf Null zu reduzieren.
- Modulare Speicherschreiber mit Unterstützung für flexible Mehrkanal-Konfigurationen.
- Hochgeschwindigkeits- und Hochpräzisions-Messung ohne Durchlaufen eines Scanners.
- Isolierter Eingang (zwischen den Eingangskanälen; Eingang-zu-Gehäuse-Isolierung: Maximale Eingang-zu-Masse-Nennspannung von 300 VAC/DC.
- Hohe Abtastgeschwindigkeit (max. 20 MS/s).

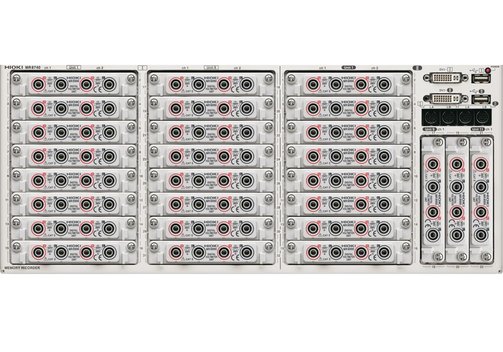

- Messung von 4 Kanälen mit 1 Modul (4-Kanal-Analog-Modul U8975, 4-Kanal-DVM-Modul U8991).
- Erzeugung von Konstantspannung, Konstantstrom und simuliertem Widerstand (VIR-Generatoreinheit U8794).

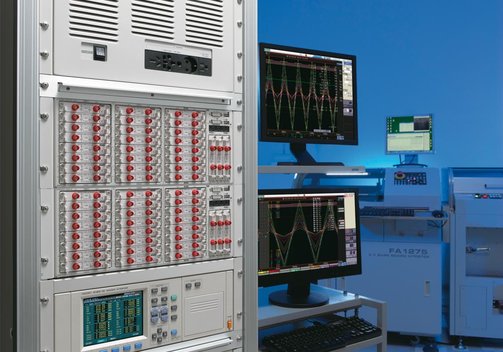

- Ideal für die Rack-Montage (4 HE Höhe/innerhalb 180 mm; anzeigeloses Box-Design).

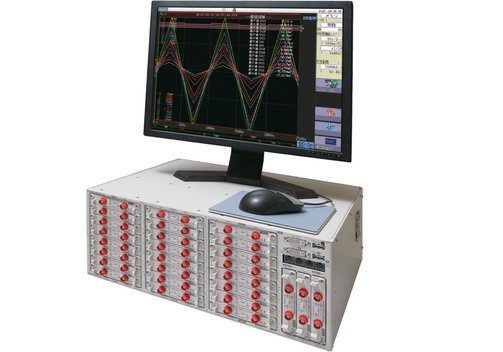

- Anzeige der Kurvenformen und Vornahme von Einstellungen über einen DVI-D-Monitor und eine Maus.
- Fernmessung über LAN mit Steuerbefehlen von einem PC aus.
- LabVIEW- und MATLAB-Skriptunterstützung verfügbar.

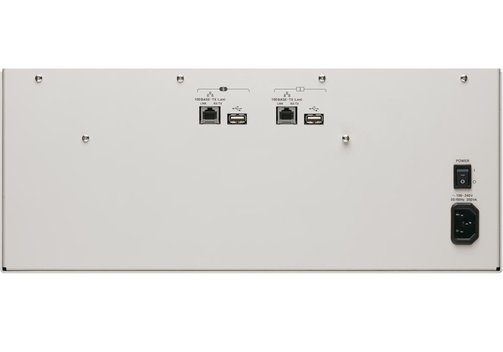

- Das MR8740 hat eine "2-Block-Architektur" (vom Prinzip ein MR8827 kombiniert mit einem MR8847 in einem Gehäuse), dadurch Dual-Sampling möglich.

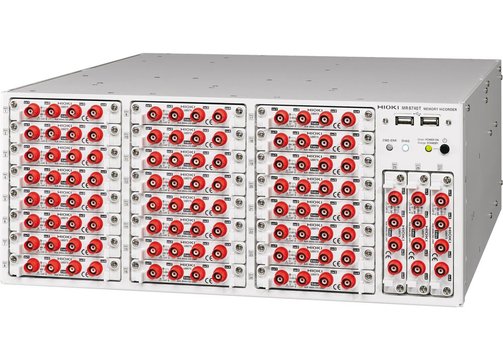

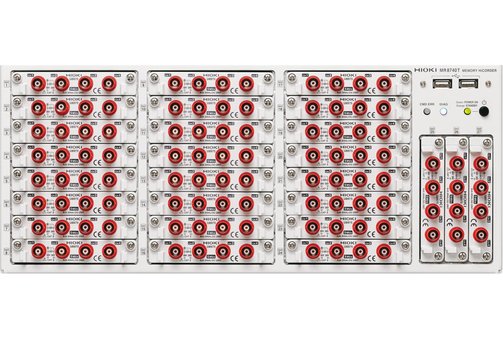

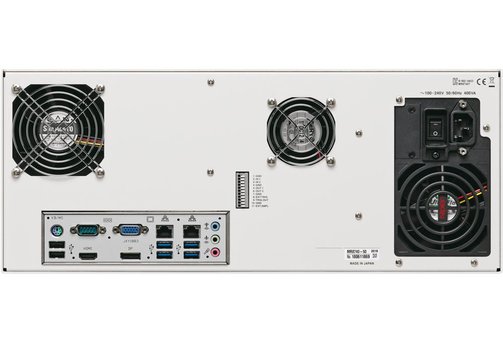

- Speziell für die Versionen MR8740T/MR8740-50:

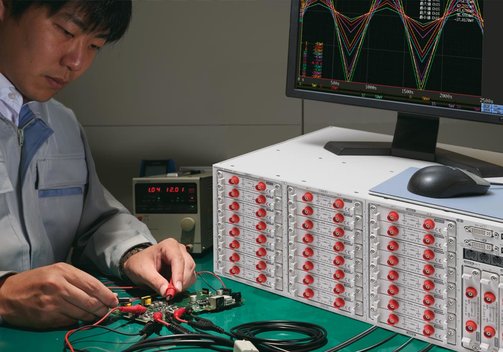

- Ideal für die Mehrpunktprüfung von Hochleistungsplatinen wie z. B. ECU.
- 108 Kanäle analog bis 96 Kanäle analog + 48 Kanäle Logikeingang.
- Reduziert die Zeit, die zum Speichern auf externen Medien benötigt wird, auf max. 1/100 im Vergleich zur herkömmlichen Methode.
- Unterstützt 4K-Monitor zur überschneidungsfreien Anzeige von mehrkanaligen Wellenformen.

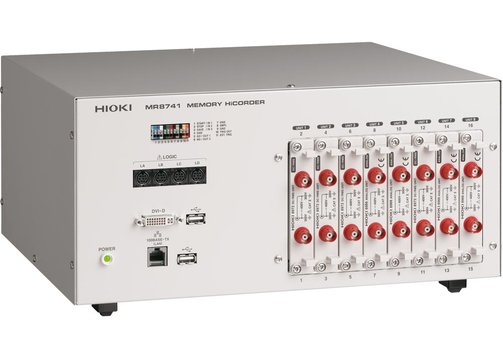

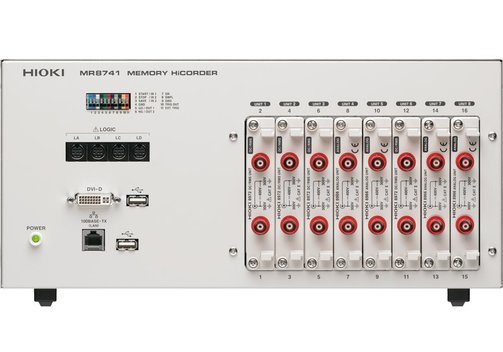

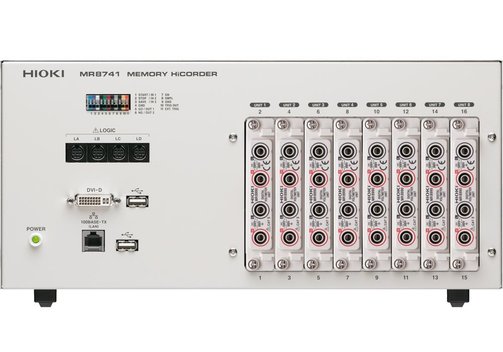

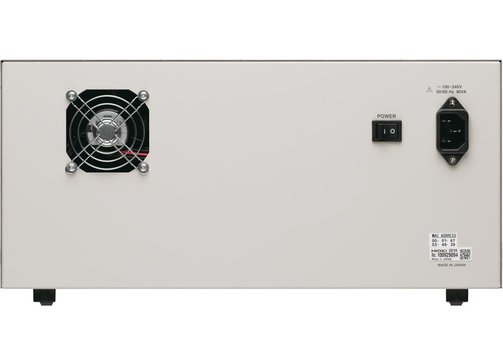

- MR8741: Budget-Version des MR8740.
Modell-Übersicht
| Modell | MR8740 | MR8740T/MR8740-50 | MR8741 |
| Anzahl der Steckplätze/Eingangseinheiten | Block I max. 16 Steckplätze; Block II max. 11 Steckplätze (Begrenzung der Anzahl der Steckplätze bei Verwendung der Stromeinheit 8971: Max. 4, bei Verwendung der Logikeinheit 8973: Block I max. 3; Steckplätze 9 bis 16 können nicht verwendet werden/Block II max. 3; Steckplätze 9 bis 11 können nicht verwendet werden | Max. 27 Steckplätze (die Logikeinheit 8973 ist auf die Steckplätze 25 bis 27 beschränkt, bis zu 3 Einheiten) | Max. 8 Steckplätze (Begrenzung der Anzahl der Steckplätze: Kann die aktuelle Einheit 8971 nicht verwenden; bei Verwendung der Logikeinheit 8973: Max. 3) |
| Anzahl der Kanäle | Block I 32 Kanäle analog + 8 Kanäle Logik, oder 29 Kanäle analog + 56 Kanäle Logik (bei Verwendung mit eingebautem Logikeingang + aufsteckbarer Logikeinheit 8973 x3); Block II 22 Kanäle analog + 8 Kanäle Logik, oder 19 Kanäle analog + 56 Kanäle Logik (bei Verwendung mit eingebautem Logikeingang + steckbarem Logikmodul 8973 x3). Anzahl der Logikkanäle: Block I 8 Kanäle Logik (Logiksondenklemme GND hat einen gemeinsamen GND mit dem Gehäuse); Block II 8 Logikkanäle (Logiksondenklemme GND gemeinsam mit dem Gehäuse). Die Begrenzung der Verwendung des eingebauten Logikeingangs gilt sowohl für Block I als auch für Block II (bei eingeschalteter Logikmessung): Die Messauflösung auf den Steckplätzen 1 und 2 ist auf 12 bit begrenzt. Die Frequenzeinheit 8970 kann nicht auf den Steckplätzen 1 und 2 verwendet werden. Bei Verwendung der DVM-Einheit MR8990 auf den Steckplätzen 1 oder 2: Verwendung des eingebauten Logikeingangs nicht möglich | Bei Verwendung des U8975: Max. 108 Kanäle analog, oder 96 Kanäle analog + 48 Logik-/Digital-Kanäle (bei Verwendung in Kombination mit U8975 + 8973). Verwendung des 8966: Max. 54 Kanäle analog, oder 48 Kanäle analog + 48 Kanäle Logik (bei Verwendung in Kombination mit 8966 + 8973). Hinweis: Die Kanäle der analogen Einheit sind voneinander und vom Gehäuse isoliert. Die Kanäle der Logikeinheit teilen sich einen gemeinsamen GND mit dem Gehäuse. | 16 Kanäle analog + 16 Kanäle Logik, oder 10 Kanäle analog + 64 Kanäle Logik (bei Verwendung mit eingebautem Logikeingang + aufsteckbarer Logikeinheit 8973 x3).
Anzahl der Logikkanäle: 16 Logikkanäle (GND der Logiksondenklemme gemeinsam mit dem Gehäuse) unter der Bedingung, dass das DVM-Modul MR8990 auf den Steckplätzen 1 und 2 verwendet wird; der eingebaute Logikeingang kann nicht verwendet werden. Hinweis: Die Messauflösung auf den Steckplätzen 1 und 2 ist auf 12 bit begrenzt; die Frequenzeinheit 8970 kann auf den Steckplätzen 1 und 2 nicht verwendet werden. |
| Messbereiche | 5 mV...20 V/div, 12 Bereiche, Auflösung: 1/100 des Bereichs (bei Verwendung von 8966); 5 mV...50 V/Div, 5 Bereiche, Auflösung: 1/50.000 des Bereichs (bei Verwendung von MR8990) | 100 mV...400 V f.s., 12 Bereiche, Auflösung: 1/2000 des Bereichs (bei Verwendung von 8966); 4...200 V f.s., 6 Bereiche, Auflösung: 1/32000 des Bereichs (bei Verwendung von U8975); 100 mV...1000 V f.s., 5 Bereiche, Auflösung: 1/1000 000 des Bereichs (bei Verwendung von MR8990); 1 V, 10 V, 100 V f.s., 3 Bereiche, Auflösung: 1/1000 000 des Bereichs (bei Verwendung von U8991) | (20 Div Full-Scale) 5 mV...20 V/Div, 12 Bereiche, Auflösung: 1/100 des Bereichs (bei Verwendung von 8966); 5 mV...50 V/Div, 5 Bereiche, Auflösung: 1/50.000 des Bereichs (bei Verwendung von MR8990) |
| Max. zulässiger Eingang | 400 VDC (bei Verwendung von 8966; obere Grenze der Spannung, die zwischen den Eingangsklemmen ohne Schaden angelegt werden kann) | ||
| Max. Nennspannung gegen Erde | 300 VAC/DC (Eingang und Modul sind isoliert; zwischen Eingangskanälen und Gehäuse; obere Grenzspannung, die zwischen Eingangskanälen ohne Beschädigung angelegt werden kann) | ||
| Frequenzcharakteristik | DC...5 MHz (-3 dB, bei Verwendung von 8966) | ||
| Messung | Zeitachse (Speicherbetrieb) 5 µs...5 min/div; 26 Bereiche; Auflösung der Zeitachse: 100 Punkte/Div; Zeitachsendehnung: 3 Stufen von x2 bis x10; Kompression: 13 Stufen von 1/2 bis 1/20.000. Messfunktionen: Speicher (Hochgeschwindigkeitsaufzeichnung), FFT | Max. Abtastgeschwindigkeit 20 MS/s, alle Kanäle simultan, externe Abtastung: 10 MS/s; Messfunktionen: Speicher (Hochgeschwindigkeitsaufzeichnung) | Zeitachse (Speicherbetrieb) 5 µs...5 min/div; 26 Bereiche; Auflösung der Zeitachse: 100 Punkte/Div; Zeitachsendehnung: 3 Stufen von x2 bis x10; Kompression: 13 Stufen von 1/2 bis 1/20.000. Messfunktionen: Speicher (Hochgeschwindigkeitsaufzeichnung), FFT, Schreiber |
| Speicherkapazität | 16 MW/Kanal (fest), insgesamt 864 MW installiert. Wechselspeicher USB-Speicherstick (USB 2.0) | Insgesamt 1 GWord installiert, 16 MW/Kanal (bei Verwendung von 8966), 8 MW/Kanal (bei Verwendung von U8975 oder MR8990), 4 MW/Kanal (bei Verwendung von U8991). Interner Speicher SSD 480 GB. Wechselspeicher USB-Speicherstick x8 | 16 MW/Kanal (fest), insgesamt 256 MW installiert. Wechselspeicher USB-Speicherstick (USB 2.0) |
| Anzeige | Keine (1 digitaler DVI-Anschluss, 800x600 Punkte) | Keine, Monitorausgang VGA, HDMI, Display-Port, empfohlene Auflösung 1920x1080 Punkte oder mehr | Keine (1 digitaler DVI-Anschluss, 800x600 Punkte) |
| Externe Schnittstellen | LAN 100Base-TX (DHCP- und DNS-Unterstützung, FTP-Server, HTTP-Server); USB 2.0 Serie A Buchse x2 (Mausbetrieb) | LAN 1000 BASE-T, 100 BASE-TX, 10 BASE-TX (2 Anschlüsse; DHCP- und DNS-Unterstützung, FTP-Server/konform, HTTP-Server); USB 3.0 Serie A-Buchse x4, USB 2.0 x4 | LAN 100Base-TX (DHCP- und DNS-Unterstützung, FTP-Server, HTTP-Server); USB 2.0 Serie A Buchse x2 (Mausbetrieb) |
| Stromversorgung | 100...240 VAC, 50/60 Hz (250 VA max.) | 100...240 VAC, 50/60 Hz (400 VA max.) | 100...240 VAC, 50/60 Hz (120 VA max.) |
| Abmessungen (mm) | 426 x 177 x 505 10,8 kg (nur Hauptgerät) | 426 x 177 x 505, 14,0 kg (nur Hauptgerät) | 350 x 160 x 320, 5,4 kg (nur Hauptgerät) |
Lieferumfang: HIOKIO MR 8740(T) oder 8741, Netzkabel, Bedienungsanleitung/Schnellstarthandbuch, Anwendungs-CD, MR8740-50/MR8740T: Blindplatte (nur Blindslot), Rack-Einbauelemente.
Hinweis: Nur Basis-Gerät, I/O-Einheiten nicht im Lieferumfang, werden nach Bedarf separat bestellt.
Modell-Versionen und Module
| Modell | Beschreibung |
| MR8740 | Hauptgerät, 27 Steckplätze, max. 54 Kanäle analog + 16 Logik-/Digital-Kanäle, 20 MS/s |
| MR8740-50 (MR8740T) | Hauptgerät, 27 Steckplätze, max. 108 Kanäle analog (U8975), 96 Kanäle analog + 48 Logik-/Digital-Kanäle, 20 MS/s |
| MR8741 | Hauptgerät, 8 Steckplätze |
| ▸MR8990 | Digitales Spannungsmessmodul, 2 Kanäle, hochpräziser DC-V-Eingang, 0,1 µV Auflösung, High-Speed-Abtastung 500 mal/s |
| ▸MR8790 | Wellenformgenerator, 4-Kanal-DC-Ausgang ±10 V, Vorzeichen-Wellenform-Ausgang 10 mHz...20 kHz |
| ▸MR8791 | Impulsgebereinheit, 8 Kanäle, Impulsausgang 0,1 Hz...20 kHz, Musterausgang |
| ▸U8793 | Arbiträrsignalgenerator, 2 Kanäle, Funktionsgenerator 10 mHz...100 kHz, Arbiträrsignalgenerator D/A-Wiederholrate 2 MHz, Ausgang 15 V |
| ▸8966 | Analogeinheit 2 Kanäle Spannungseingang, DC...5 MHz Bandbreite |
| ▸8967 | Temperatureinheit, 2 Kanäle Thermoelement-Eingang |
| ▸8968 | Hochauflösendes Modul, 2 Kanäle Spannungseingang, DC...100 kHz Bandbreite |
| ▸8969 | Dehnungseinheit, 2 Kanäle Dehnungsmessstreifen-Wandlerverstärker inkl. Kabel L9769 |
| ▸8970 | Frequenzeinheit, 2 Kanäle Frequenz, RPM, Puls, etc. |
| ▸8971 | Stromeinheit, 2 Kanäle für Stromsensoren, inkl. 2x Kabel 9318 |
| ▸8972 | DC/Effektivwert-Einheit, 2 Kanäle Spannung, DC...400 kHz, Effektivwert-Gleichrichter, DC und 30...100 kHz Bandbreite |
| ▸8973 | Logikeinheit, 4 Klemmen, 16 Kanäle |
| ▸U8974 | Hochspannungseinheit, 2 Kanäle Spannungseingang, max. 1000 VDC und 700 VAC |
