HIOKI 3930 Hochspannungs-Scanner
HIOKI 3930 Hochspannungs-Scanner

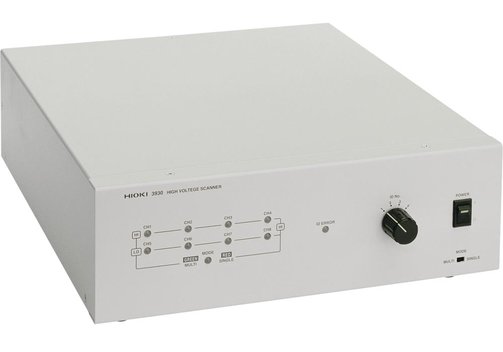

Der HIOKI 3930 ist ein 5 kV AC/DC Hochspannungs-Scanner, der automatische Mehrpunktprüfungen unterstützt. Der passive Hilfsprüfer wird an den automatischen Isolations-/Spannungsfestigkeits-Tester Hioki 3153 oder an einen Sequenzer angeschlossen und von diesem gesteuert. Er ist so konzipiert, dass er die sichere Prüfung mehrerer Punkte mit einem Minimum an Anschlussänderungen ermöglicht.
- Hochspannungsabtaster für das automatische Isolations-/Dauerhaftigkeitsprüfgerät ▸HIOKI 3153.
- Ausgabe der Eingangs-Hochspannung über einen vom Benutzer gewählten Kanal.
- 8 Kanäle pro Gerät (Einzelmodus), mit bis zu 32 Kanälen (4 verbundene Geräte).

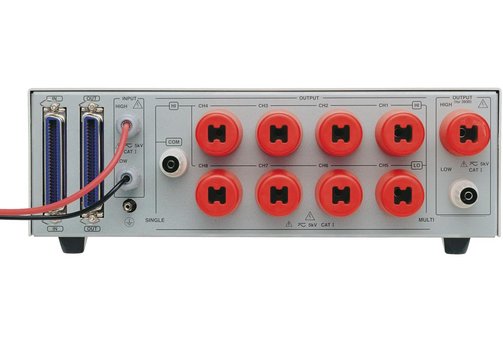

- Isolierte Hochspannungs-E/A, Steuersignalleitungen und Spannungsversorgung.
- Steuerung über die Programmfunktion des 3153 oder mit einem Standard-Sequenzer.
Modell-Übersicht
| Modell | HIOKI 3930 |
| Betriebsarten | Multimodus: Abfrage von benutzerdefinierten Punkten für High 4-Kanal/Low 4-Kanal; Einzelmodus: Gemeinsame Abtastung von high 8-Kanal - common |
| Verwendete Nennspannung | 5 kVAC/5 kVDC |

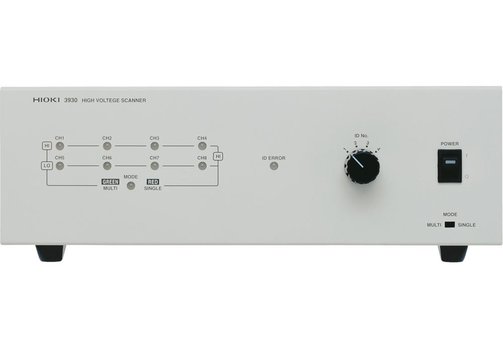

| Betriebsanzeigen | Lampen leuchten auf, wenn Spannung anliegt und wenn ein bestimmter Kanal in Betrieb ist |
| Max. Öffnungs- und Schließspannung | 5000 VDC, 5000 VAC |
| Max. Öffnungs- und Schließstrom | 1,0 A (Öffnungs- und Schließleistung: 50 W) |
| Indirekter Kontaktwiderstand der Kontaktstelle | 500 mΩ oder weniger, mit 1 mAAC |
| Kapazität der Kontaktstelle max. | 50 W |
| Zeit | Betriebszeit: 6 ms oder weniger, Erholungszeit: 6 ms oder weniger |
| Stromversorgung | VSCV 24 VDC, ±10% (über den Steuersignaleingangsanschluss), max. 12 VA. |
| Abmessungen (mm) | 316 x 100 x 350; 4,2 kg |

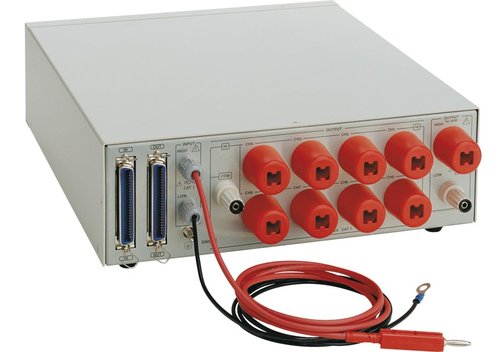

Lieferumfang: HIOKI 3930, Anschlusskabel für Steuereingang, 8x Hochspannungsprüfkabel 9615-01 (rot), 1x Hochspannungsprüfkabel (schwarz), Erdungskabel, Bedienungsanleitung.
Angaben zur Produktsicherheit:
Hersteller:
HIOKI E.E. Corporation, 81 Koizumi Ueda, Nagano 386-1192/JPN
www.hioki.com
(EU-Niederlassung Deutschland)
