HIOKI 3153/3174 automatische Isolations-/Spannungsfestigkeits-Tester
Beschreibung
Zubehör
Dateien/Downloads
Vorteile der 3153 und 3174 AC oder AC/DC Spannungsfestigkeits- und Isolationswiderstands-Prüfgeräte
- AC- oder AC/DC-Isolationswiderstands- und Spannungsfestigkeits-Tester in einem.
- 3153: Automatisches/programmierbares AC/DC-Prüfgerät.
- 3174: AC, kostengünstige Lösung mit Kontaktprüfungs-Funktion.
HIOKI 3153/3174 automatische Isolations-/Spannungsfestigkeits-Tester
Die HIOKI 3153 und 3174 sind All-in-One-Geräte mit kombinierter Spannungsfestigkeits- und Isolationswiderstands-Prüfung. Der 3153 deckt AC und DC ab, der 3174 AC. Die elektrischen Sicherheitstester sind für die Isolationswiderstands- und Spannungsfestigkeitsprüfung von elektrischen Geräten und Komponenten gemäß verschiedener Sicherheitsnormen konzipiert.

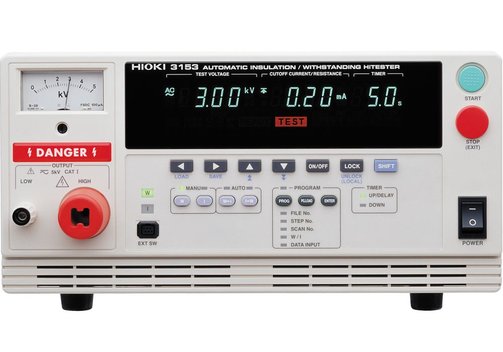

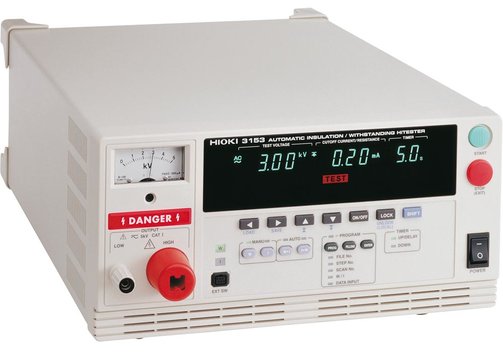

- HIOKI 3153 automatischer/programmierbarer Isolations-/Spannungsfestigkeitstester - AC/DC:
- Isolationswiderstandsprüfung bis zu 9999 MΩ (50...1200 VDC).
- Prüfung der Durchschlagsfestigkeit (AC/DC), Spannungsfestigkeitsprüfung bis 5 kVAC/DC.
- Programmierung von bis zu 32 Dateien mit Prüfarten, Prüfpunkten (50 Schritte) und Messeinstellungen.
- Optionaler Scanner für automatische Mehrpunktprüfungen.
- Verwendet die PWM-Methode, um genaue Prüfspannungen zu erzeuen, die nicht von der Versorgungsspannung abhängen.
- Rampentimerfunktion zum Erhöhen oder Verringern der angelegten Spannung während der Durchschlagfestigkeitsprüfung zu benutzerdefinierten Zeiten.

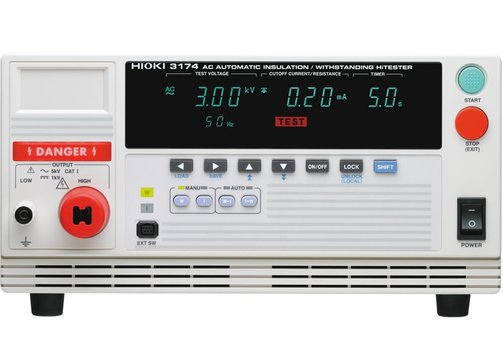

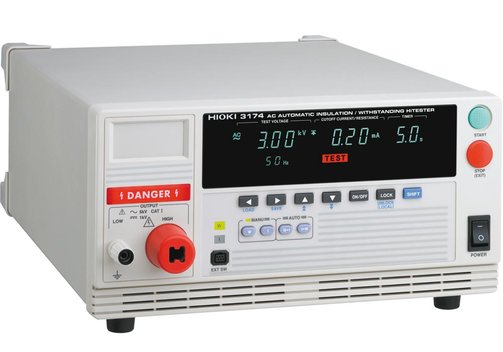

- HIOKI 3173 automatischer Isolations-/Widerstandsprüfer - AC:
- Isolationswiderstandsprüfung bis zu 2000 MΩ (500/1000 V).
- Spannungsfestigkeitsprüfung bis zu 5 kVAC (100 VA Transformatorleistung).
- Kontinuierliche Prüfung von Isolation und Stehspannung.
- Kontaktprüfung.
- Vollständiger Fernbetrieb in Verbindung mit der "Safety Test Data Management Software 9267".
- Speichern von jeweils bis zu 8 Prüfeinstellungen für den Steh- und Isolationsprüfmodus.
- Präzise Prüfspannung ohne Netzspannungsabhängigkeit wird mit dem PWM-Verfahren erzeugt.
Modell-Übersicht
| Modell | HIOKI 3153 | HIOKI 3174 | |
| Spannungsfestigkeitsprüfung | Prüfspannung | AC 0,2...5,00 kV, 500 VA (max. 30 min); DC: 0,2...5,00 kV, 50 VA (kontinuierlich) | AC: 0,2 V...5,00 kV, 100 VA (kontinuierlich) |
| Spannungseinstellung | Digitale Einstellung (0,01 kV Einstellauflösung) | Digitale Einstellung (0,01 kV Einstellauflösung) | |
| Wellenform/Frequenz | Sinus (5% oder weniger Verzerrung, unbelastet), 50/60 Hz wählbar | Sinus, 50/60 Hz wählbar | |
| Strommessung | AC: 0,01...100,0 mA; DC: 0.01...10.0 mA | AC: 0.01...20.0 mA | |
| Messbereich | AC: 10 mA (0,01 mA Auflösung), 100 mA (0,1 mA Auflösung); DC: 10 mA (0,01 mA Auflösung) | AC: 10 mA (0,00...9,99 mA Auflösung), 20 mA, (0,0...20,0 mA, 0,1 mA Auflösung) | |
| Voltmeter | AC: Anzeige des durchschnittlichen gleichgerichteten Effektivwerts; DC: Mittelwertanzeige | AC: Echter Effektivwert | |
| Isolationsprüfung | Nennprüfspannung | 50...1.200 VDC (in 1-V-Schritten) | 500 VDC oder 1000 VDC; unbelastete Spannung: 1 bis 1,2 mal Nennspannung |
| Nennprüfstrom | 1 mA, Kurzschlussstrom: 200 mA oder weniger | 1...1,2 mA, Kurzschlussstrom: 4...5 mA (500 V), 2...3 mA (1000 V) | |
| Messbereich/Genauigkeit | 0,100...9999 MΩ, 4 Bereiche, ±4% rdg. (Grundgenauigkeit) | 0,5...2000 MΩ, 3 Bereiche, ±4% rdg./±8% rdg. (1000...2000 MΩ Bereich) | |
| Timer | Die Prüfzeiten können je nach Last von den eingestellten Zeiten abweichen | ||
| Einstellbereich | 0,3...999 s | 0,3...999 s | |
| Rampe/Verzögerung | Hoch- oder Herunterfahren der Prüfspannung, Verzögerung der Isolationsprüfung: 0,1...99,9 s | Hoch- oder Herunterfahren der Prüfspannung, Verzögerung der Isolationsprüfung: 0,1...99,9 s | |
| Entscheidungsmethode | Fenstervergleichsmethode (digitale Spezifikation) | ||

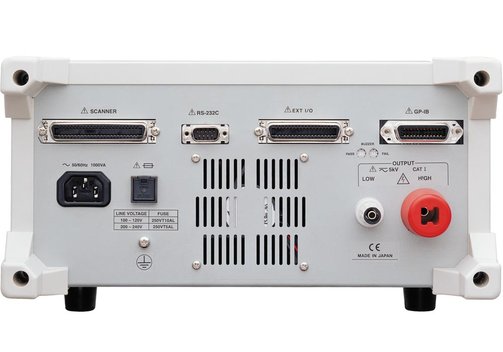

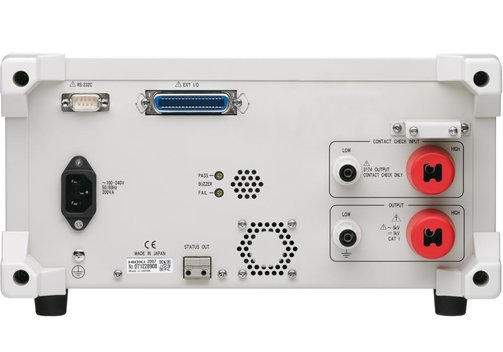

| Schnittstellen | RS232C, EXT I/O, EXT SW, 3153 zusätzlich GPIB | ||
| Anzeige | Leuchtstoffröhre (Digitalanzeige), Analogzähler | Leuchtstoffröhre (Digitalanzeige) | |
| Anzeigefunktionen: Ausgangsspannung, erfasster Strom, gemessener Widerstand, Aktualisierungsrate: 2 mal/s | |||
| Spannungsversorgung | 100...120/240 VAC, 50/60 Hz, max. 1000 VA | 100...240 VAC, 50/60 Hz, max. 200 VA | |
| Abmessungen (mm) | 320 x 155 x 480; 18 kg | 320 x 155 x 395; 15 kg | |
Lieferumfang: HIOKI 3153 oder 3174, Netzkabel, Bedienungsanleitung, Ersatzsicherung, Hochspannungsprüfkabel 9615 (Hochspannungsseite und Rückleitung, je 1); 3174: Unterbrechungsschutzplatte.
Angaben zur Produktsicherheit:
Hersteller:
HIOKI E.E. Corporation, 81 Koizumi Ueda, Nagano 386-1192/JPN
