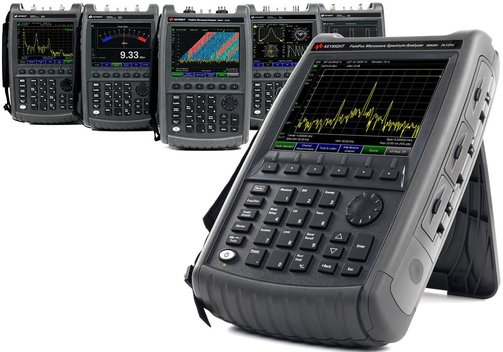

Keysight FieldFox A-Serie Handheld-VNA, Spektrum-Analysatoren, Kombi-Geräte
Vorteile der FieldFox A Handheld HF-Analysator-Serie
- Vektorielle Netzwerk-Analysatoren, Spektrum-Analysatoren und Kombi-Geräte.
- Kompakte, tragbare und robuste Handheld-Geräte.
- Hohe Budgetflexibilität - wählen Sie die Funktionen, die Sie heute benötigen, und rüsten Sie später einfach auf.
Keysight FieldFox A-Serie Handheld-VNA, Spektrum-Analysatoren, Kombi-Geräte
Die Keysight FieldFox-Serie sind vielseitige HF-Mikrowellen-Analysatoren bis 50 GHz (4/6,5/9/14/18/26,5/32/44/50 GHz) in einem tragbaren Handheld-Design. Die Basisgeräte können mit einer Vielzahl von Software-Optionen aufgerüstet werden. Sie können als Kabel- und Antennen-Analysatoren, Vektor-Netzwerk-Analysatoren, Spektrum-Analysatoren oder als Kombination dieser Gerätetypen eingesetzt werden. Sie können DTF und TDR in einem einzigen Sweep durchführen und bieten einen Dynamikbereich von bis zu 100 dB und eine absolute Amplitudengenauigkeit von ±0,5 dB.
Keysight FieldFox RF- und Mikrowellen-Analysatoren (Kombi-Geräte)
Basis: Kabel- und Antennen-Analysator. Wichtigste Optionen:
- Spektum-Analysator/SA.
- Vektorieller Netzwerk-Analysator/VNA.
- Eingebauter Leistungsmesser.
- Impulsmessungen.
- Kanal-Scanner.
- GPS-Empfänger.
- Echtzeit-Spektrum-Analysator (RTSA).
- 89600 VSA Software-Anschluss.
- Surveyor 4D Software-Anschluss.
- I/Q-Analysator.
- IQ-Streaming.
- Rauschzahl.
- Over-the-Air (OTA) LTE FDD/TDD und 5GTF.
- Indoor- und Outdoor-Mapping.
- EMF-Messungen.

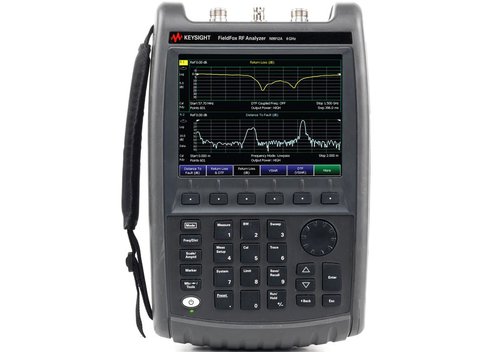

- Modell N9912A: Kabel- und Antennenanalysator mit einem Anschluss (4 oder 6 GHz), Breitbandkalibrierung, CalReady, Unterstützung von mechanischen Standard-Kalibrierkits. Messfunktionen unter anderem: Rückflussdämpfung, Abstand zum Fehler (DTF), Kabelverlust an einem Anschluss und VSWR.
Keysight FieldFox Mikrowellen-Vektor-Netzwerk-Analysatoren/VNA
Basis: Transmissions-/Reflexions-Vektor-Netzwerk-Analysator (VNA). Wichtigste Optionen:
- Kabel- und Antennen-Analysator.
- TDR-Kabelmessungen.
- Vollständige 2-Port S-Parameter.
- Zeitbereich.
- QuickCal.
- Vektor-Voltmeter.
- Eingebauter Leistungsmesser.
- Unterstützung für externe USB-Leistungssensoren.
- Impuls-Messungen.
- GPS-Empfänger.
- Modell N9923A: Vektorielle Netzwerk-Analyse/VNA liefert Transmissions-/Reflexionsmessungen bzw. S11 und S21 mit Betrag und Phase.
Keysight FieldFox Mikrowellen-Spektrum-Analysatoren/SA
Basis: Spektrum-Analysator. Wichtigste Optionen:
- Vollband-Tracking-Generator.
- Vollband-Vorverstärker.
- Eingebauter Leistungsmesser.
- Impulsmessungen.
- Kanal-Scanner.
- GPS-Empfänger.
- Echtzeit-Spektrum-Analysator (RTSA).
- 89600 VSA Software-Anschluss.
- Surveyor 4D Software-Anschluss.
- I/Q-Analysator.
- IQ-Streaming.
- Rauschzahl.
- Over-the-Air (OTA) LTE FDD/TDD und 5GTF.
- Indoor- und Outdoor-Mapping.
- EMF-Messungen.
FieldFox Serie A Funktions-Übersicht
| Funktionen1) | Kombi-Analysatoren | Vektor-Netzwerk-Analysatoren | Spektrum-Analysatoren | ||
| N9912A | N9913/4/5/6/7/8A, N9950/1/2A | N9923A | N9925/6/7/8A | N9935/6/7/8A, N9960/1/2A | |
| CAT/Vektor-Netzwerkanalyse | |||||
| Kabel- und Antennenanalysator | ✓ | ✓ | ✓ | ✓ | VSWR und Reflexion |
| VNA Übertragung/Reflexion | - | ✓ | ✓ | ✓ | - |
| 1-Port Mixed-Mode S-Parameter | - | ✓ | ✓ | ✓ | - |
| VNA Zeit-Bereich | ✓ | ✓ | ✓ | ✓ | - |
| QuickCal | ✓ | ✓ (nur N991xA) | ✓ | ✓ | - |
| TDR-Kabelmessungen | - | ✓ | - | ✓ | - |
| Vektor-Voltmeter | 1 Port | ✓ | ✓ | ✓ | - |
| Spektrum-Analyse | |||||
| Spektrum-Analysator | ✓ | ✓ | - | - | ✓ |
| Extended Range Transmission Analysis (ERTA) | - | ✓ | - | - | ✓ |
| Mitlaufgenerator | ✓ | ✓ | - | - | ✓ |
| Vorverstärker | ✓ | ✓ | - | - | ✓ |
| Interferenz-Analysator und Spektrogramm | ✓ | ✓ | - | - | ✓ |
| Spektral-Analysator Time-Gating | - | ✓ | - | - | ✓ |
| Kanal-Scanner | ✓ | - | - | ✓ | |
| Analoge Demodulation | - | ✓ | - | - | ✓ |
| Echtzeit-Spektrum-Analysator (RTSA) | - | ✓2) | - | - | ✓2) |
| I/Q-Analysator (IQA) | - | ✓2) | - | - | ✓2) |
| Innen- und Außenkartierung | - | ✓2) | - | - | ✓2) |
| IQ-Streaming | - | ✓2) | - | - | ✓2) |
| Rauschzahl (NF/Noise Figure) | - | ✓2) | - | - | ✓2) |
| EMF-Messung | - | ✓2) | - | - | ✓2) |
| Unterstützung von Phased Array Antennen | - | ✓2) (nur N995xA) | - | - | ✓2) (nur N996xA) |
| Over-the-Air (OTA) LTE FDD/TDD | - | ✓2) | - | - | ✓2) |
| Over-the-Air (OTA) 5GTF | - | ✓2) | - | - | ✓2) |
| Leistungsmessung | |||||
| USB Leistungssensormessung vs. Frequenz | ✓ | ✓ | ✓ | ✓ | ✓ |
| Unterstützung von USB-Leistungssensoren | ✓ | ✓ | ✓ | ✓ | ✓ |
| Impulsmessung mit USB-Spitzenleistungssensor | ✓ | ✓ | ✓ | ✓ | ✓ |
| Eingebauter Leistungsmesser | ✓ | ✓ | - | ✓ | ✓ |
| System-Funktionen | |||||
| Fernsteuermöglichkeit | ✓ | ✓ | ✓ | ✓ | ✓ |
| GPS-Empfänger | extern | ✓ | extern | ✓ | ✓ |
| Variable DC-Vorspannungsquelle | - | ✓ | - | ✓ | ✓ |
| SCPI über LAN und USB3) | ✓ | ✓ | ✓ | ✓ | ✓ |
| Windows-basierte Software | |||||
| 89600 VSA-Software | - | ✓2) | - | - | ✓2) |
| N6820ES Surveyor 4D Software | - | ✓2) | - | - | ✓2) |
1) Einige der hier aufgeführten Funktionen erfordern eine Option. Vollständige Informationen zu allen FieldFox-Produkten und Zubehörteilen finden Sie im FieldFox Handheld Analyzer Konfigurationshandbuch. | |||||
Modell-Übersicht FieldFox A Basis-Geräte
| FieldFox-HF- und Mikrowellen- (Kombinations-) Analysatoren: Kabel- und Antennentester (CAT) + Vektor-Netzwerkanalysator (VNA) + Spektrum-Analysator (SA) | ||||
| Modell | Beschreibung | CAT- und VNA-Frequenz | SA-Frequenz (verwendbar bis 5 kHz) | Prüfport-Steckverbinder |
| N9912A | 4/6-GHz-FieldFox-HF-Analysator | Option 104: 2 MHz...4 GHz Option 106: 2 MHz...6 GHz | Option 104: 2 MHz...4 GHz Option 106: 2 MHz...6 GHz (Start-Frequenz 100 kHz) | Typ-N (Buchse) |

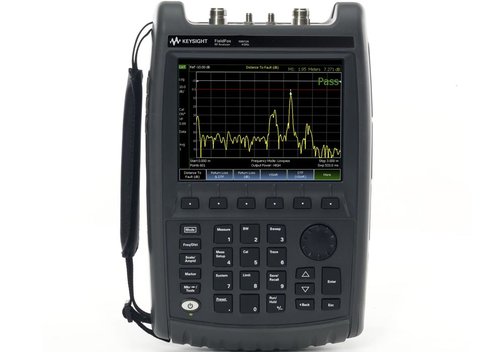

| N9913A | 4-GHz-FieldFox-HF-Analysator | 30 kHz...4 GHz | 100 kHz...4 GHz | Typ-N (Buchse) |
| N9914A | 6,5-GHz-FieldFox-HF-Analysator | 30 kHz...6,5 GHz | 100 kHz...6,5 GHz | Typ-N (Buchse) |
| N9915A | 9-GHz-FieldFox-Mikrowellen-Analysator | 30 kHz...9 GHz | 100 kHz...9 GHz | Typ-N (Buchse) |

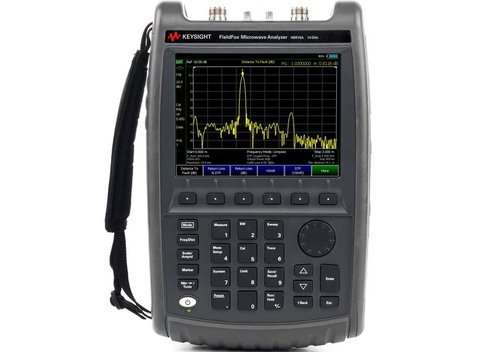

| N9916A | 14-GHz-FieldFox-Mikrowellen-Analysator | 30 kHz...14 GHz | 100 kHz...14 GHz | Typ-N (Buchse) |
| N9917A | 18-GHz-FieldFox-Mikrowellen-Analysator | 30 kHz...18 GHz | 100 kHz...18 GHz | Typ-N (Buchse) |

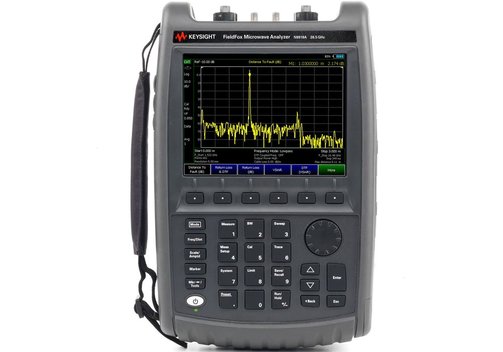

| N9918A | 26,5-GHz-FieldFox-Mikrowellen-Analysator | 30 kHz...26,5 GHz | 100 kHz...26,5 GHz | 3,5 mm (Stecker) |
| N9950A | 32-GHz-FieldFox-Mikrowellen-Analysator | 300 kHz...32 GHz | 9 kHz...32 GHz | NMD 2,4 mm (Stecker) |

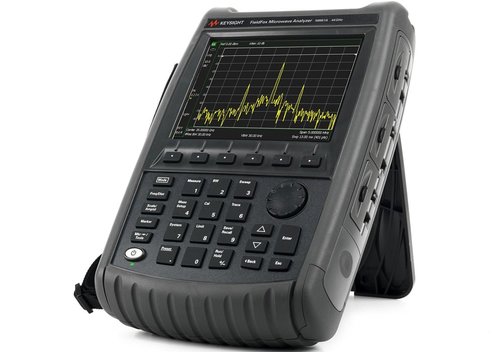

| N9951A | 44-GHz-FieldFox-Mikrowellen-Analysator | 300 kHz...44 GHz | 9 kHz...44 GHz | NMD 2,4 mm (Stecker) |

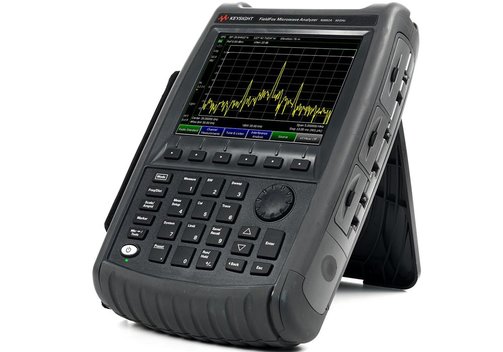

| N9952A | 50-GHz-FieldFox-Mikrowellen-Analysator | 300 kHz...50 GHz | 9 kHz...50 GHz | NMD 2,4 mm (Stecker) |
| FieldFox-Mikrowellen-Vektor-Netzwerkanalysatoren: Transmission, Reflexion | ||||
| Modell | Beschreibung | Frequenz | Prüfport-Steckverbinder | |

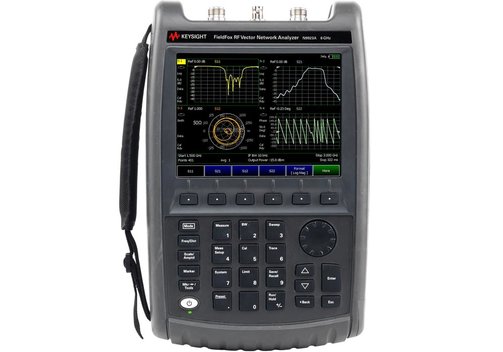

| N9923A | 4/6-GHz-FieldFox-Mikrowellen-VNA | Option 104: 2 MHz...4 GHz Option 106: 2 MHz...6 GHz | Typ-N (Buchse) | |

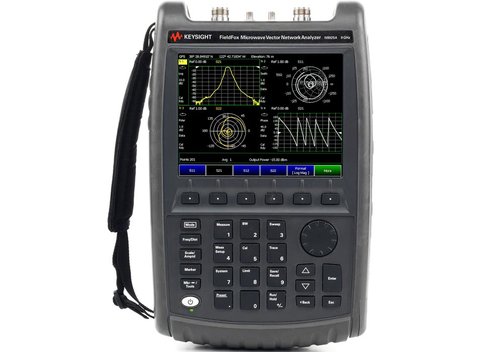

| N9925A | 9-GHz-FieldFox-Mikrowellen-VNA | 30 kHz...9 GHz | Typ-N (Buchse) | |

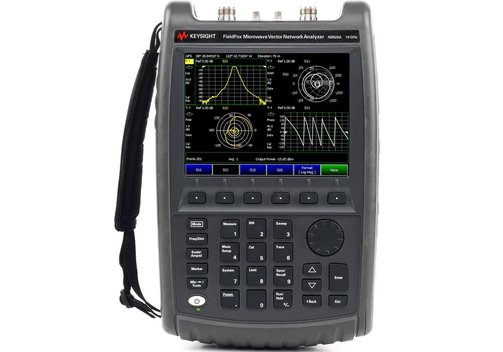

| N9926A | 14-GHz-FieldFox-Mikrowellen-VNA | 30 kHz...14 GHz | Typ-N (Buchse) | |
| N9927A | 18-GHz-FieldFox-Mikrowellen-VNA | 30 kHz...18 GHz | Typ-N (Buchse) | |
| N9928A | 26,5-GHz-FieldFox-Mikrowellen-VNA | 30 kHz...26,5 GHz | 3,5 mm (Stecker) | |
| FieldFox-Mikrowellen-Spektrum-Analysatoren | ||||
| Modell | Beschreibung | Frequenz | Prüfport-Steckverbinder | |

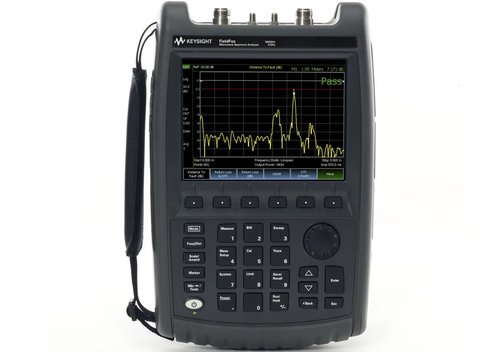

| N9935A | 9-GHz-FieldFox-Mikrowellen-Spektrum-Analysator | 100 kHz...9 GHz | Typ-N (Buchse) | |

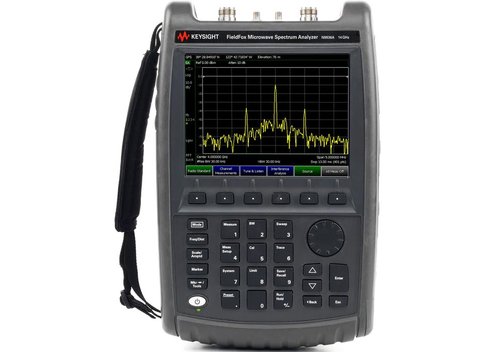

| N9936A | 14-GHz-FieldFox-Mikrowellen-Spektrum-Analysator | 100 kHz...14 GHz | Typ-N (Buchse) | |

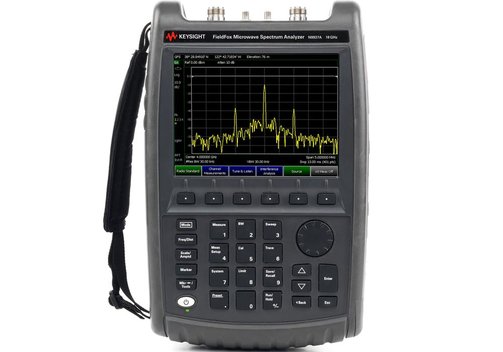

| N9937A | 18-GHz-FieldFox-Mikrowellen-Spektrum-Analysator | 100 kHz...18 GHz | Typ-N (Buchse) | |

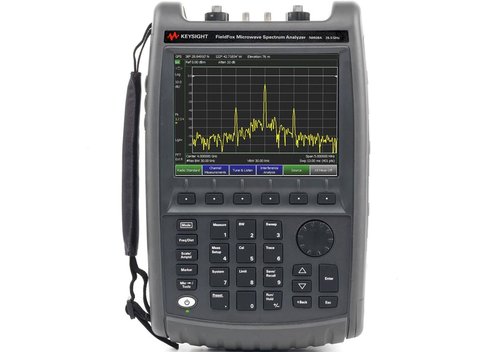

| N9938A | 26,5-GHz-FieldFox-Mikrowellen-Spektrum-Analysator | 100 kHz...26,5 GHz | Typ-N (Buchse) | |

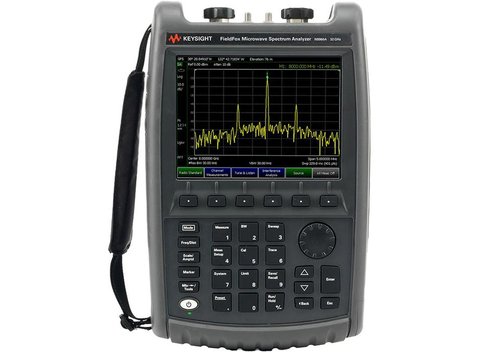

| N9960A | 32-GHz-FieldFox-Mikrowellen-Spektrum-Analysator | 9 kHz...32 GHz | NMD 2,4 mm (Stecker) | |

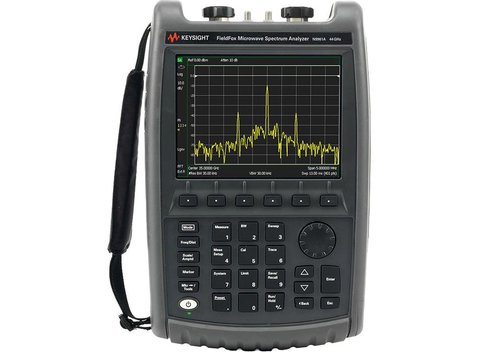

| N9961A | 44-GHz-FieldFox-Mikrowellen-Spektrum-Analysator | 9 kHz...44 GHz | NMD 2,4 mm (Stecker) | |

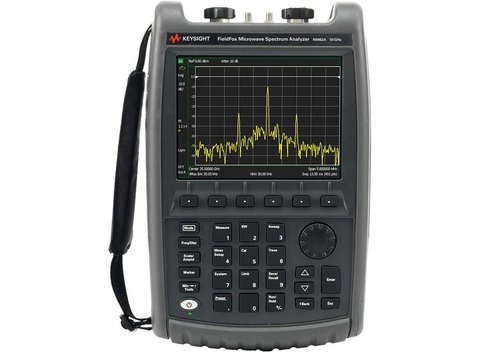

| N9962A | 50-GHz-FieldFox-Mikrowellen-Spektrum-Analysator | 9 kHz...50 GHz | NMD 2,4 mm (Stecker) | |
Lieferumfang: FieldFox Basis-Gerät N 9912A, 9913A, 9914A, 9915A, 9923A, 9925A, 9935A, Netzadapter, Batterie, Tragetasche, LAN-Kabel, Kurzbeschreibung.
Vergleich der FieldFox A- und B-Serie
| Funktion | ▸FieldFox B-Serie | ▸FieldFox A-Serie |
| CAT (Kabel-Antennen-Test) | ✓ | ✓ |
| VNA (Vektor-Netzwerk-Analysator) | ✓ | ✓ |
| SA (Spektrum-Analysator) | ✓ | ✓ |
| RTSA (Echtzeit-Spektrum-Analysator) | ✓ | ✓ |
| Echtzeit-Bandbreite | 120 MHz | 10 MHz |
| Max. Frequenz | 9 GHz | 50 GHz |
| VNA-Dynamikbereich | 117 dB | 100 dB |
| DANL (Displayed Average Noise Level) | -163 dBm bei 2 GHz, -151 dBm bei 40 GHz | -159 dBm bei 2 GHz, -144 dBm bei 40 GHz |
| TOI (Third Order Intercept) | +13,5 (+16) dBm | +15 dBm |
| Phasenrauschen, CF = 1 GHz, 10 kH Offset | -117 (-113) dBc/Hz | -111 dBc/Hz |
| Abtastgeschwindigkeit (CAT) | 409 (457) µs/Datenpunkt | 650 µs/Datenpunkt |
| Betriebstemperatur | -10...+55°C | -10...+55°C |
| Gewicht | 3,34 kg | 3,2 kg |
| Batterielaufzeit | 4 h | 3,5 h |
Agilents Test & Measurement Group heißt jetzt Keysight Technologies.
