Digilent ADP2230 Analog Discovery Pro Multifunktions-Oszilloskop, 50MHz
Beschreibung
Zubehör
Dateien/Downloads
Vorteile des ADP2230 bis 125 MS/s
- Leistungsstarkes Multifunktionsinstrument, 2 Eingänge 50 MHz, 1 Ausgang 15 MHz, 16 Digital-I/O.
- Oszilloskop/MSO, Voltmeter, Signalgenerator, Spektrum-/Netzwerk-/Impedanz-Analysator.
- Kompaktes Modul, USB 3.1 PC-Anschluss.
Digilent ADP2230 Analog Discovery Pro Multifunktionsmessgerät, 50 MHz

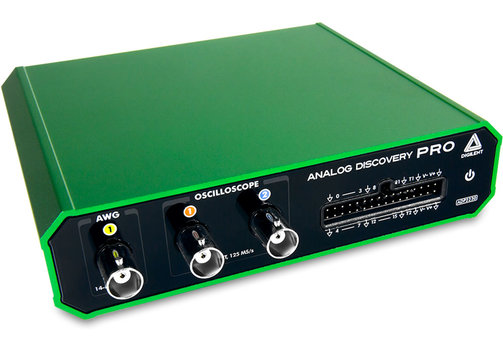

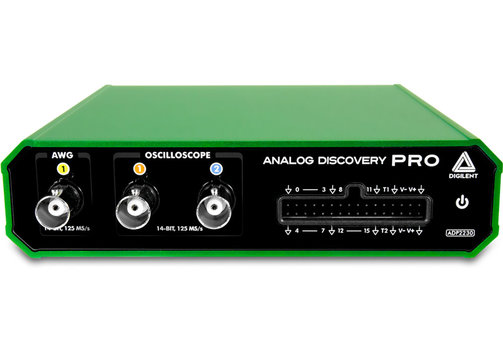

Das Digilent ADP2230 Analog Discovery Pro ist ein All-in-One-Multifunktions-Instrument, das ein 125 MS/s 50 MHz Mixed-Signal-Oszilloskop (MSO), Voltmeter, Signalgenerator (Funktionsgenerator bis 15 MHz und AWG) und eine programmierbare Stromversorgung kombiniert. Das Gerät wird über USB 3.1 an einen PC angeschlossen und wird von der WaveForms-Softwareanwendung sowie von einem SDK für kundenspezifische Anwendungen unterstützt.
- Kombiniert Oszilloskop, Voltmeter, Logik-Analysator/MSO, Protokoll-Analysator, Signalgenerator, statische E/A, Stromversorgungen, Spektrum-Analysator, Netzwerk-Analysator und Impedanz-Analysator in einem USB-Gerät.
- Kompaktes und robustes Design.

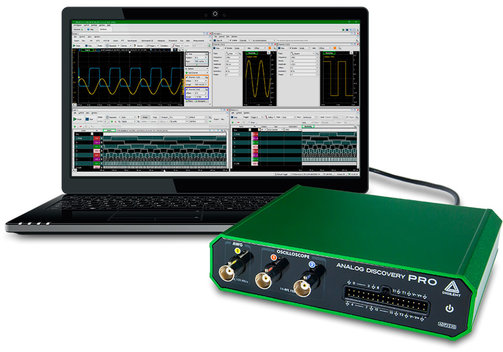

- Unterstützt durch die WaveForms Software Anwendung und SDK.
- PC-Konnektivität: USB 3.1.
- Stromversorgung über USB oder per externem Netzteil.
Untertützte Instrumente
| Untertützte Instrumente | Hauptmerkmale |
| Oszilloskop | 2 Kanäle, 14 bit, 50 MHz, 125 MS/s (pro Kanal), Speichertiefe 64 MS/Kanal standardmäßig (bis 128 MS/Kanal); Kanäle gemeinsam genutzt mit Voltmeter; MSO/Mixed-Signal: 16 digitale Kanäle, 125 MS/s |
| Signalgenerator | Funktions- und Arbiträr-Signalgenerator, 1 Kanal, Auflösung 14 bit, Abtastrate 125 MS/s, Bandbreite 15 MHz; Standard-Signalformen: Sinus, Rechteck, Dreieck, Sägezahn, Rampe auf/ab, Gleichspannung, Rauschen, Trapez, andere; erweiterte Wellenformen: Wobbeln, Modulation und Summierung (Phase, AM, FM), Mathematik, Wiedergabemodus, benutzerdefiniert; Puffergröße bis 32.768 |
| Spektrum-Analysator | 0 Hz bis halbe Systemtaktfrequenz (50 MHz Standard); Anzeigemodi Betrag, Mittelwert, Peak Hold, Min Hold, Count; Fensterfunktionen Rechteck, Dreieck, Hamming, Hann, Kosinus, Blackman-Harris, Flat Top, Kaiser |
| Logik-Analysator | siehe Oszilloskop, MSO/Mixed-Signal bzw. Digital-I/O |
| Statische E/A | siehe Spezifikationen unten, Digital-I/O |
| Netzwerk-Analysator | 20 µHz bis zu einem Viertel der Systemtaktfrequenz (standardmäßig 25 MHz); Anzeigemodi: Betrag, Phase; Darstellung: Bode, Zeit, FFT, Nichols, Nyquist |
| Impedanz-Analysator | 20 µHz bis zu einem Viertel der Systemtaktfrequenz (standardmäßig 25 MHz); Anzeigemodi: Betrag, Phase; Darstellung: Bode, Zeit, FFT, Nichols, Nyquist |
| Stromversorgungen | siehe Spezifikationen unten |
Modell-Übersicht
| Modell | ADP2230 410-417 | |
| Analog-Eingänge | Anzahl | 2, BNC, single-ended, Eingangsimpedanz 1 MΩ||24 pF |
| Funktionen | Oszilloskop, Voltmeter, Netzwerk-Analysator, Spektrum-Analysator, Impedanz-Analysator | |
| Analog-Bandbreite | 50 MHz | |
| A/D-Wandlung | Auflösung 14 bit, max. Abtastrate 125 MS/s pro Kanal, geräteinterne Pufferung 64 MS pro Kanal Standard (bis 128 MS pro Kanal) | |
| Max. Eingangsbereich | ±25 V | |
| Genauigkeit | ±10 mV 0,5% (Skala ≤0,5 V/Div, VinCM=0 V); ±100 mV >0,5% (Skala >0,5 V/Div, VinCM=0 V) | |
| Analog-Ausgänge | Anzahl | 1, single-ended, BNC |
| Funktionen | Signalgenerator, Netzwerk-Analysator, Impedanz-Analysator | |
| Analog-Bandbreite | Max. 15 MHz bei -3 dB | |
| D/A-Wandlung | Auflösung 14 bit, max. Abtastrate 125 MS/s | |
| AC-Amplitude | ±2,5 V (niedriger Bereich), ± 10 V (hoher Bereich) | |
| Digital-I/O | Anzahl | 16 dynamisch konfigurierbare 3,3 V CMOS-Digital-Kanäle |
| Funktionen | Digital-I/O, Logik-Analysator, Mustergenerator oder Protokoll | |
| Pegel | Eingangsspannung 0 ...+3,3 V (5-V-tolerant); Eingangstyp LVCMOS (3,3-V-, 5-V-tolerant); Eingangs-Logikpegel Low VIL, min. 0 V/max. 0,8 V, High VIH, min. 2,0 V/max.5 V; Ausgangstyp LVCMOS (3,3 V), logischer Ausgangspegel Low VOL min. 0 V/max. 0,5 V, High VOH min. 2,4 V/max. 3.3 V | |
| Abtastrate | Bis 125 MS/s pro Kanal; On-Device-Pufferung bis 128 MS pro Kanal | |
| Logik-Analysator-Interpreter | SPI, I2C, UART, CAN, I2S, 1-Wire, PS/2, HDMI CEC, Manchester-Codes, JTAG, GPIB, SWD, kundenspezifisch (siehe WaveForms-Software) | |
| Mustergenerator | Konstant, Takt, Impuls, Zufall, Zahl, Binärzähler, Gray-Zähler, Johnson-Zähler, Dezimalzähler, Walking 0/1, ROM-Logik, benutzerdefiniert (siehe WaveForms-Software) | |
| Triggerung | Quelle | Analogkanäle des Oszilloskops, Start des Arbiträr-Signalgenerators, Digital-I/O-Leitungen, externe Trigger (TRIG1/TRIG2), manuell |
| Betriebsarten | Keine, Auto, manuell (erzwungener Trigger), einzeln | |
| Externe Trigger | siehe Digital-I/O, Eingänge | |
| Zusätzliche Funktionen | Protokollanalyse (siehe digital-I/O), mathematische Kanäle, automatische Messungen | |
| Stromversorgung | 2 Kanäle, Spannungsbereich 0,5...+5 V, -0,5...-5 V; bis zu 1 A oder 3 W pro Kanal | |
| Schnittstelle | USB Typ-C 3.2 Gen 1; Stromversorgung über USB oder externes Netzteil 5 V/4 A | |
| Abmessungen (mm) | 134 x 144 x 38; 464 g | |
| Software | WaveForms Softwareanwendung, SDK (unterstützt Python, C, LabVIEW und andere) | |

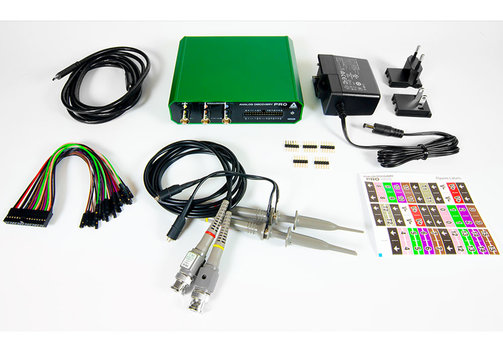

Included: Multifunktions-Instrument ADP 2230, USB-C-Kabel 2 m, BNC-Oszilloskop-Tastköpfe (Paar), externes Netzteil 5 VDC, Flywire-Kabelkonfektion 2x16, 6-polige Stiftleisten (5 Stück).
