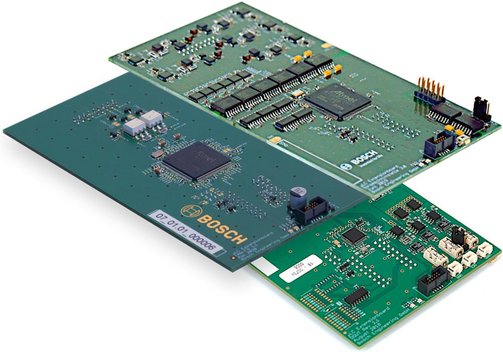

Zusätzliche Funktionen für das Hardware-in-the-Loop µLC Test System

Mit diesen Erweiterungskarten erweitern Sie die Funktionen des Hardware-in-the-Loop µLC Test Systems ohne Eingriff in die Software und ohne zusätzliche Freischaltmechanismen. Sie erhalten das µLC Test System in verschiedenen Varianten, d. h. einzeln oder mit einer bereits eingebauten Erweiterungskarte. Es kann immer nur eine Erweiterungskarte im µLC Test System eingesetzt werden. Eine nachträgliche Erweiterung des Grundgeräts bzw. Austausch bei den Paketen ist möglich, das Gerät muss für die Umrüstung eingesendet werden.

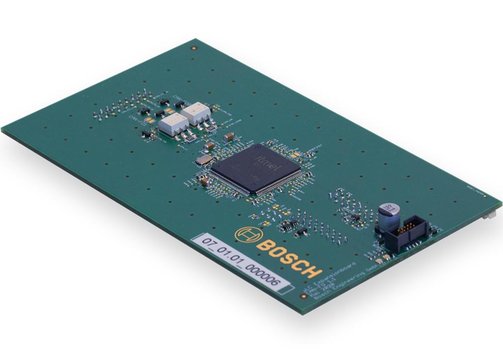

EB07 Erweiterungskarte CAN-FD (F02U.005.545-01) für µLC Test System

  • 2 unabhängige Kanäle, kompatibel zu CAN und CAN-FD.
  • Zuschaltbarer Terminierungswiderstand.
  • CAN-FD Daten-Bitraten bis 5 Mbit/s.
  • Einstellbare Bitraten und Sample-Points mit optionaler Transmission-Delay-Compensation für hohe Bitraten.
  • Direkter Import von dbc- und Fibex-Dateien.
  • Kurzschlusssicher.

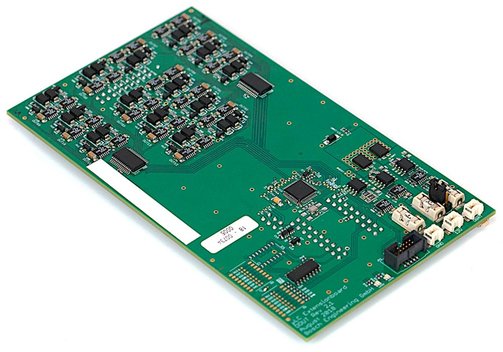

EB01 Erweiterungskarte Digital Outputs (F02U.004.880-01) für µLC Test System

  • 14 zusätzliche Digital-Ausgänge.
  • Kurzschlusssicher.
  • Individueller Wechsel in die Zustände Low, High oder High-Z möglich.
  • Alle Ausgänge können gleichzeitig geschaltet werden.

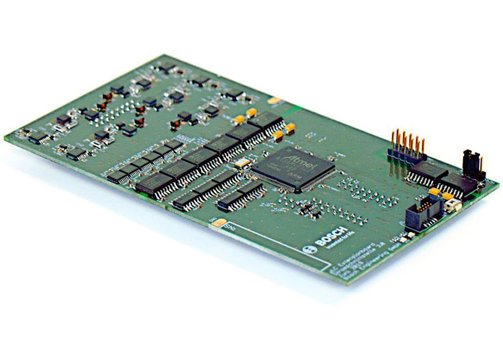

EB12 Erweiterungskarte Current Loop Interface (F02U.004.844-01) für µLC Test System

  • Mit fünf bereitgestellten Kanäle ist es möglich, bis fünf unabhängige Sensoren zu simulieren.
  • Integriertes Lua-Scripting und API: Erstellen automatisierter Tests.
  • Alle gängigen Raddrehzahl-Sensoren simulierbar.
  • Simulation von Getriebe-Drehzahlen.
  • Geschwindigkeitsbegrenzung anhand des Radumfangs.
  • Stromgrenzen 0...40 mA frei einstellbar

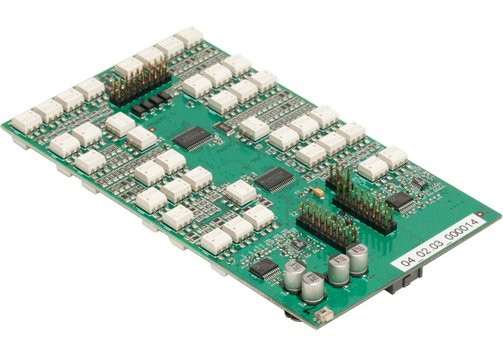

EB04 Erweiterungskarte Digital Multichannel Potentiometer (F02U.005.592-01) für µLC Test System

  • Für die Emulation von Sensordaten.
  • Konzipiert für die Verwendung mit Sensor-Schnittstellen wie L9966 (FlexI).
  • 4 unabhängige, galvanisch getrennte, AC-fähige Kanäle.
  • Max. Spannung an einem beliebigen Eingang bezogen auf µLC-GND -24...+24 V.
  • Breites Spektrum an Widerständen von 50 Ω bis 500 kΩ (in 1-Ω-Schritten).
  • Hohe Genauigkeit ±0,5 Ω ±1% und 19 bit Auflösung.
  • Überstromschutz.
  • Nichtmechanische Halbleiterschalter.

Modell-Übersich

Modell Erweiterungskarte...CAN-FD (EB07)Digitale Outputs (EB01)Current Loop Interface (EB12)Digital Multichannel Potentiometer (EB04)
BestellnummerF02U.005.545-01F02U.004.880-01F02U.004.844-01F02U.005.592-01
Im Paket mit µLC Test SystemF02U.V03.095-01F02U.V02.904-01F02U.V02.889-01F02U.V03.129-01
Technische Daten UBus, prot: ±56 V
UCM: ±30 V
RTerm: 120 Ω
Anwendung:
Ausgangsspannung µLC 3.1 min. -1 V/max. 24 V
TS:
Drehzahl -3.000...12.000 U/min
Polpaare/Zähne 48...60
Signaldauer vorwärts 35...55 µs/rückwärts 80...100 µs
Fehlende Zähne 0...10
Vorangestelltes Bit 35...45 (de)aktivierbar
Signalperiode 737.000 µs
Signaldauer (Stillstand) 1.340...1.540 µs
Signalperiode (Stillstand) 150.000 µs (de)aktivierbar
Anwendung: Emulation von Sensordaten
Max. Datenrate 1 Mbit/s (CAN), 5 Mbit/s (CAN-FD)
Filter: Range-Filter für 11-bit- und 29-bit-IDs
Auflösung Zeitstempel: 1 ms
Einstellbare Zykluszeiten: 1 ms...65 s
DC Charakterisik:
Uout Ausgang = Low: <1,1 V
Uin-Uout Ausgang = High <1,8 V
Rout Ausgang = High-Z >10 MΩ
Iout, prot Abschaltschwelle eines Kanals ±1 A
SIout, prot Abschaltschwelle Gesamtstrom aller Ausgänge ±3,33 A
AK:
Drehzahl -3.125...3.125 U/min
Polpaare/Zähne 48...60
Parität gerade/ungerade
LR-Bit, LM0-Bit, LM1-Bit,LM2-Bit (de)aktivierbar
Signalperiode (Stillstand) 150.000 µs
4 unabhängige, galvanisch getrennte, AC-fähige Kanäle; max. Spannung an einem beliebigen Eingang bezogen auf µLC-GND -24...+24 V
Widerständen von 50 Ω bis 500 kΩ in 1-Ω-Schritten
Genauigkeit ±0,5 Ω ±1%
19 bit Auflösung
Überstromschutz
Nichtmechanische Halbleiterschalter
Zeitmessung bei Uin = 24 V:
trise Last von 500 Ω gegen GND: 58 µs; Last von 500 Ω gegen 24 V: 0,3 µs/ohne Last: 62 µs; tfall Last von 500 Ω gegen GND: 0,8 µs/Last von 500 Ω gegen 24 V: 5,5 µs/ohne Last: 12 µs; trestart 33,6 ms (Neustartzeit nach Überstrom)
PWM-i:
Drehzahl -2.500...2.500 U/min
Polpaare/Zähne 48...60
Signaldauer LR 35...55 µs (de)aktivierbar/DR_L 80...100 µs/DR_R 170...190 µs/DR_L_EL 350...370 µs (de)aktivierbar/DR_R_EL 710...730 µs (de)aktivierbar
Signaldauer (Stillstand) 1.430...1.450 µs
Signalperiode (Stillstand) 737.000 µs
PWM-s:
Drehzahl -5.000...5.000 U/min
Polpaare/Zähne 48...60
Einsatz fürµLC Test SystemµLC Test SystemµLC Test SystemµLC Test System
