Keysight V3500A Tragbares HF-Leistungsmessgerät
Vorteile des portablen Power-Meters V3500A, 10 MHz bis 6 GHz
- Sehr kompaktes, tragbares HF-Leistungsmessgerät, Frequenzbereich 10 MHz bis 6 GHz.
- Dynamikbereich -63 bis +20 dBm, absolute Genauigkeit bis ±0,21 dB.
- Integrierter Leistungssensor.

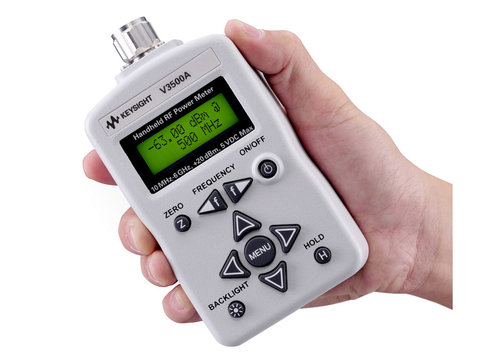

Keysight V3500A tragbares HF-Leistungsmessgerät
Das Keysight V3500A ist ein sehr kompaktes, tragbares Messgerät für genaue HF-Leistungsmessungen in Feld- und Fertigungsanwendungen. Das V3500A hat eine absolute Genauigkeit bis ±0,21 dB, einen breiten Frequenzbereich von 10 MHz bis 6 GHz und einen Messbereich von -63 dBm bis +20 dBm. Mit diesen Eigenschaften ist der Leistungsmesser die ideale Lösung für eine Vielzahl von HF-Messanwendungen. Das V3500A verfügt außerdem über einen integrierten Leistungssensor, der das Mitführen eines separaten Sensormoduls im Feldeinsatz überflüssig macht. Ein optionales Gürtelholster oder eine Tragetasche mit Schultergurt ist ebenfalls erhältlich. Um die Flexibilität zu optimieren, kann das Gerät über Batterien, ein AC-DC-Wandlermodul oder einen Computer über eine USB-Schnittstelle mit Strom versorgt werden.
- Tragbares HF-Leistungsmessgerät für eine Vielzahl von Anwendungen.
- Breiter Frequenzbereich von 10 MHz bis 6 GHz.
- Großer Dynamikbereich von -63 dBm bis +20 dBm.
- Integrierter Leistungssensor.
- Interne Leistungsreferenz für komfortable Selbstkalibrierung.
- Absolute Genauigkeit bis ±0,21 dB.
- 3-Wege-Spannungsversorgung über Batterien, AC-DC-Wandlermodul (Option) oder einen Computer über USB-Schnittstelle.
Modell-Übersicht
| Model | Keysight V3500A | |
| Frequenzbereich | 10 MHz...6 GHz | |
| Leistungsbereich | -60...+20 dBm | |
| Maximale Leistung | +23 dBm, 5 VDC | |
| Geschwindigkeit | Normal | ca. 2 Messwerte pro Sekunde (ca. >-30 dBm); ca. 1 Messwert pro Sekunde (ca. ≤-30 dBm) |
| Hochgeschwindigkeit | ca. 23 Messungen pro Sekunde (ca. >-30 dBm); ca. 10 Messungen pro Sekunde (ca. ≤-20 dBm) | |
| SWR | Frequenzbereich 10 MHz...3,75 GHz | SWR (0...+50°C) 1,13 |
| Frequenzbereich 3,75...6 GHz | SWR (0...+50°C) 1,22 | |
| Display | 4-stellig mit Hintergrundbeleuchtung und Abschaltautomatik; Hold-Funktion; der letzte Messwert wird auf dem Display angezeigt und nicht mehr aktualisiert | |
| Anschluss | Typ N-HF-Stecker (50 Ω Wellenwiderstand) | |
| Schnittstellen | USB 2.0 (USB 2.0-konform, aber mit einer Schnittstellengeschwindigkeit von 12 Mbit/s) mit einem USB-Mini-B-Anschluss | |
| Umgebungsbedingungen | Betrieb | 0...+5°C; bis 80% relative Luftfeuchtigkeit bei Temperaturen bis 35°C, nicht kondensierend |
| Lagerung | -10...+70°C; max. 90% relative Luftfeuchtigkeit bei 65°C, nicht-kondensierend | |
| Abmessungen (mm) | 79 x 134 x 49 (ohne N-Stecker); 0,5 kg | |
| Stromversorgung | Ausgestattet mit automatischer Abschaltung; 2x 1,5 V Alkaline AA-Batterien (typische Batterielebensdauer: 17,5 h) mit Anzeige für schwache Batterie; USB-Schnittstellenkabel (Standard A-zu-Typ-B); optionales externes DC-Netzteil (V3500A-PWR) | |
Lieferumfang: Keysight V 3500A Handmessgerät für HF-Leistungen, USB-Schnittstellenkabel Typ A auf Mini-B, 2,5 m; Keysight V3500A Produktreferenz-CD-ROM.
Keysight V3500A Optionen und Zubehör
| Model | Description |
| V3500A-PWR | Externes 5 VDCNetzgerät |
| V3500A-SHL | Holster-Tragetasche mit Schultergurt |
| V3500A-CA1 | USB-Kabel Typ A auf Mini-B, 2,5 m |
| V3500A-R-50C-011-3 | Kalibrier-Plan - Rücksendung an Keysight - 3 Jahre |
| V3500A-R-50C-011-5 | Kalibrier-Plan - Rücksendung an Keysight - 5 Jahre |
| V3500A-R-50C-011-MU-3 | Keysight Kalibrierung + Uncertainties - 3 Jahre |
| V3500A-R-50C-011-MU-5 | Keysight Kalibrierung + Uncertainties - 5 Jahre |
| V3500A-R-51B-001-5Z | Erweiterte Gewährleistung - Rücksendung an Keysight - 5 Jahre |
| V3500A-R-55D-001-5ZU | KeysightCare technischer Support - Upgrade auf 5 Jahre |
| V3500A-ABA | Englisches Benutzerhandbuch |
| V3500A-0B1 | Englisches Benutzerhandbuch und Installationshandbuch |
| V3500A-0BW | Englisches Servicehandbuch |
| V3500A-CD1 | Dokumentation auf CD |
