USB-COMi-PRO Serie Adapter von USB auf seriell RS232, RS422, RS48
Vorteile der USB-COMi-PRO Serie Schnittstellenumsetzer USB 2.0 zu RS232, RS422, RS485
- Adapter von USB 2.0 FullSpeed auf seriell RS232, RS422, RS485.
- Alle Konfigurations-Einstellungen über Software, keine Jumper/Schalter.
- Flexible Kommunikations-Standards und Anschlüsse Sub-D/Klemmen.
USB-COMi-PRO Serie Adapter von USB auf seriell RS232, RS422 und RS485

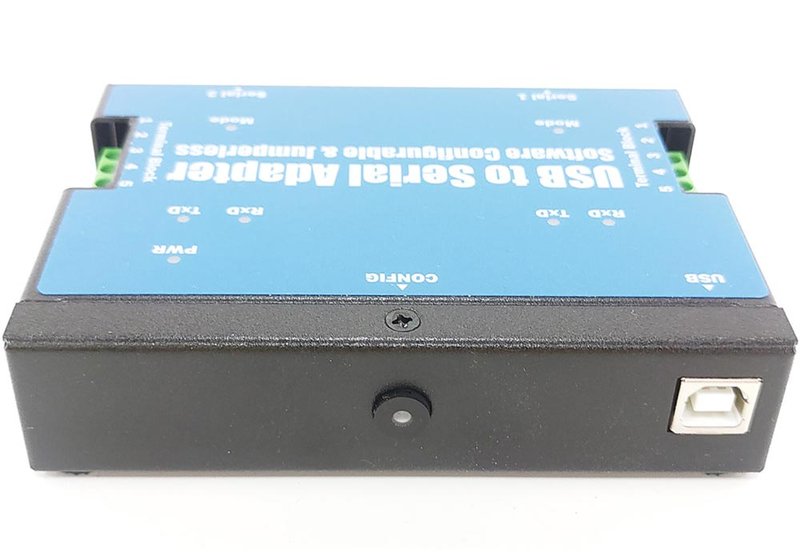

Die Module der USB-COMi-PRO-Serie arbeiten komplett ohne Jumper und DIP-Schalter, die gesamte Konfiguration erfolgt per Software. Drücken Sie einfach den Knopf am Modul und benutzen Sie das Konfigurations-Programm. Die USB-zu-seriell Adapter erlauben die weitere Nutzung vorhandener, serieller Geräte, auch wenn der Computer keine seriellen Schnittstellen-Anschlüsse mehr bietet. Die USB-COMi-PRO-Serie ist äußerst flexibel in den angebotenen Kommunikations-Standards: Neben den klassischen RS232- und RS422-Schnittstellen bietet sie drei Betriebsarten-Varianten des RS485-Interfaces. Die oft benötigte Terminierung und Polarisierung (BIAS) werden ebenfalls durch die eingebaute Hardware bereitgestellt und von der Konfigurations-Software gesteuert. Der Treiber ermöglicht die Konfiguration der seriellen Schnittstellen für Bitraten bis zu 3 Mbit/s. Im RS232-Modus ist die Bitrate auf 1 Mbit/s begrenzt.
- Fügt ein oder zwei serielle Hochgeschwindigkeits-Port(s) RS232, RS422, RS485 über eine USB-Verbindung hinzu.
- Serielle Betriebsart und Widerstände können einfach per Software geändert werden.
- 128-Byte-Empfangs- und 384-Byte-Sendepuffer für Hochgeschwindigkeits-Datendurchsatz.
- Erfordert keinen IRQ, DMA, E/A-Port.
- Maximale RS232-Bitraten bis zu 1 Mbps.
RS422, RS485 maximale Bitraten bis zu 3 Mbps. - Ein oder zwei 9-polige Sub-D-Stecker und ein oder zwei 5-polige Anschluss-Klemmblöcke.
- Automatische Sendepuffer-Steuerung für 2-Draht-RS485-Halbduplex-Betrieb.
- Abschlusswiderstände im Modul installiert.
- RS232-Datensignale: DCD, RxD, TxD, DTR, GND, DSR, RTS, CTS, RI.
RS422-Datensignale: Tx-, Tx+, Rx+, Rx-, GND, RTS-, RTS+, CTS+, CTS-.
RS485-Datensignale: Tx-, Tx+, Rx+, Rx- (4-Draht) und Data-, Data+ (2-Draht). - Status-LED für TxD, RxD, Anzeige des Port-Status.
- Einfache Konfiguration und Einstellung der Betriebsart.
- Virtuelle COM-Port-Treiber für Windows 10, 8.1, 8, 7, Vista, 2012, 2008, 2003, XP.
Modell-Übersicht

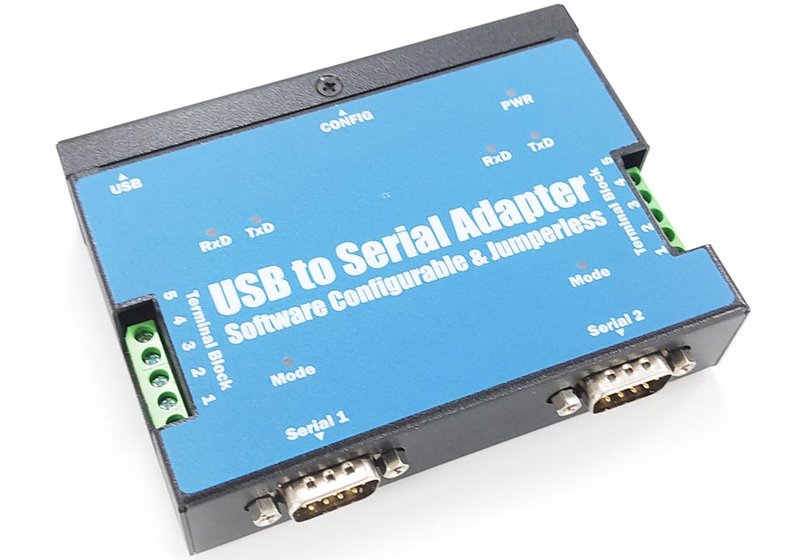

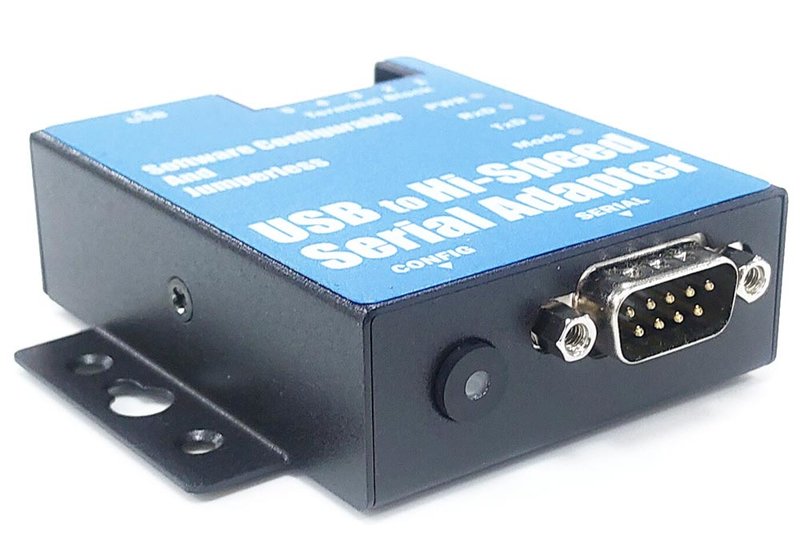

| Modell | USB-COMi-PRO | USB-2COMi-PRO |
| Bestellcode | 343011 | 343021 |
| Serielle Ports | 1 | 2 |
| Serielle Anschlüsse | 1x 9-poliger D-Sub-Stecker und 1x 5-polige Klemmleiste | 2x 9-poliger D-Sub-Stecker und 2x 5-polige Klemmleiste |
| Eigenschaften - serielle Ports | RS232, RS422, RS485, per Software konfigurierbar RS232: Bis 1 Mbps; Signale DCD, RxD, TxD, DTR, GND, DSR, RTS, CTS, RI RS422, RS485: Bis 3 Mbps; RS422-Signale TxD-, TxD+, RxD+, RxD-, GND, RTS-, RTS+, CTS+, CTS-; RS485-Signale 4-Draht TxD-, TxD+, RxD+, RxD-, GND; RS485-Signale 2-Draht Daten-, Daten+, GND; RS485-Terminierung und Polarisierung durch Software konfigurierbar Serielle Kommunikationsparameter: Datenbits 7, 8; Parität keine, gerade, ungerade, Mark, Space; Stoppbit 1, 2; Flow-Control Hardware (RTS, CTS), XOn/XOff | |
| Schutz | 15 kV ESD-Schutz für alle Signale | |
| USB-Anschlüsse | 1 | 1 |
| Eigenschaften - USB | USB 2.0 FullSpeed, USB 1.1-konform; 12 Mbps; Anschluss USB Typ B; 128 Byte Sende- und 384 Byte Empfangs-FIFO | |
| Stromversorgung | über USB-Bus | |
| Gehäuse | SECC Metallgehäuse mit DIN-Schienenhalterung | |
| Umgebung | Temperatur 0...55°C (Betrieb), -20...75°C (Lagerung), 5...95% relative Luftfeuchtigkeit (Betrieb), nicht kondensierend | |
| Sicherheitszulassungen | CE, FCC | |
