USB-COM Plus Serie Umsetzer von USB 2.0 zu 1 - 16x RS232, RS422, RS485
Vorteile der USB-COM Plus Schnittstellen-Umsetzer von USB 2.0 Fullspeed zu Serial-COM
- Nutzen Sie Geräte mit RS232 an modernen PCs über USB.
- 1, 2, 4, 8 oder 16 serielle Ports. RS232 und/oder RS485/422.
- Modelle mit störsicherer Isolation.
USB-COM Plus Serie Umsetzer von USB 2.0 zu 1 - 16x RS232, RS422, RS485
Die USB-COM Plus Adapter verbinden bis zu 16 RS232 oder RS422/RS485 Geräte über USB 2.0 Full Speed mit Ihrem PC. Die seriellen Ports und USB sind ESD-geschützt, kompatibel zu IEC 61000-4-2 (8 kV Kontakt/16 kV Luftentladung), die ISO Modelle sind isoliert bis 2,5 kV.
Die seriellen Ports unterstützen RS232, RS422 und RS485 im voll-/halb-duplex Betrieb. Die Betriebsart der seriellen Ports wird mit einem DIP-Schalter konfiguriert. Die Konfiguration aktiviert auch die eingebaute RS485 Terminierung, falls erforderlich (keine Jumper).
Standard Treiber sind erhältlich für Windows 2000 bis Windows 10 (x86 und x64), Windows Server 2000 bis 2012 (x86 und x64), Linux (Kernel ab 2.6 integriert), Mac OS X. Installation erfolgt durch automatischen Download aus dem Internet.
- 1x, 2x, 4x, 8x oder 16x RS232/RS422/RS485 Ports.
- USB 2.0 High Speed Interface (USB 1.1 kompatibel).
- Modelle ISO/SI: 2,5 kV Isolation pro seriellem Port.
- USB, serielle Ports und Versorgung ESD-geschützt.
- Robustes Metal-Gehäuse.
- Keine Jumper, Konfiguration per Software und/oder DIP-Schalter.
- Serielle Raten bis max. 1000 (RS232)/12000 (RS485) kbps.

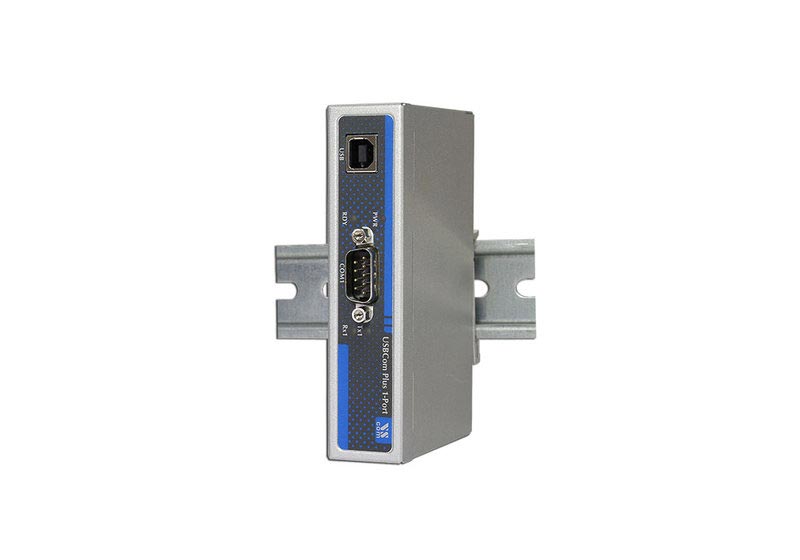

- 1 und 2 Port Modelle für DIN-Hutschienen- und Wand-Montage,

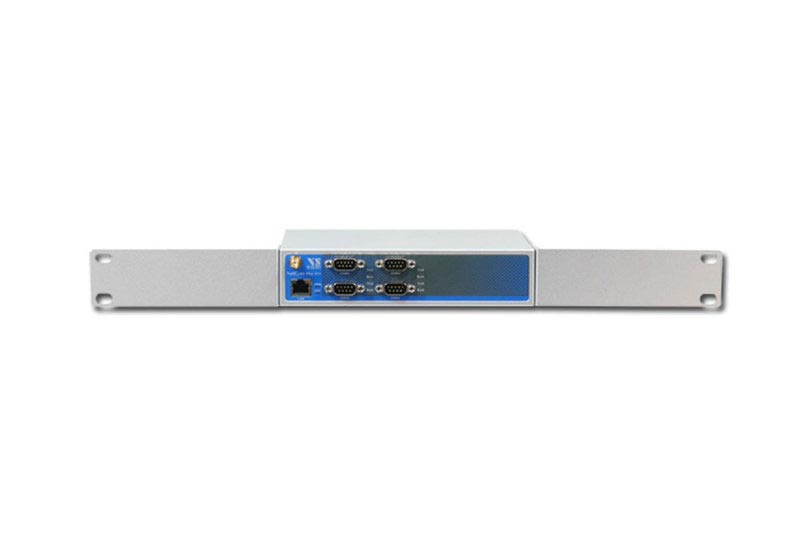

4, 8, 16 Port Modelle für 19"- und Wand-Montage. - 1 und 2 Port Modelle USB-versorgt,

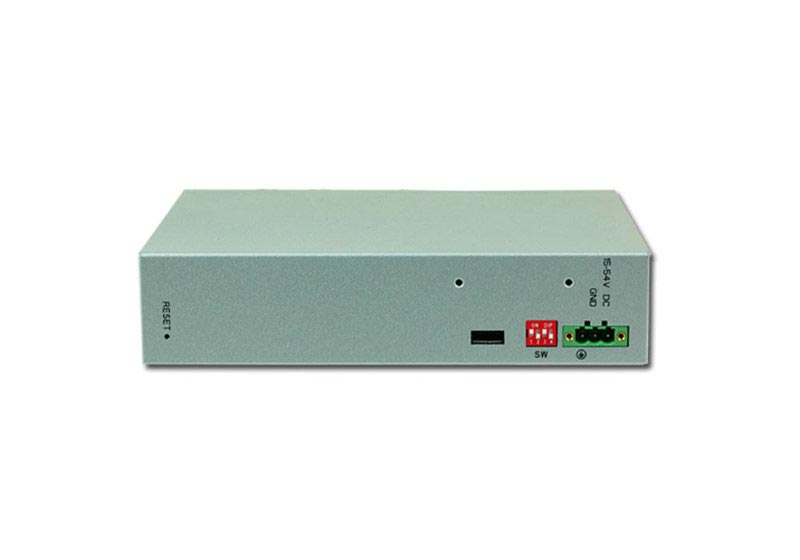

4, 8, 16 Port Modelle Weitbereichs-DC-Eingang 9...54 V, 4 W (externes Nertzteil als optionales Zubehör). - Alle USB-COM Plus Modelle können als Erweiterung für die seriellen Ports der NetCOM-PLUS Device-Server eingesetzt werden.
- Großer Betriebstemperaturbereich (-25...+75°C).
Modell-Übersicht
| Modell | Option1) | Umsetzung von | zu2) | Rate | Versorgung |

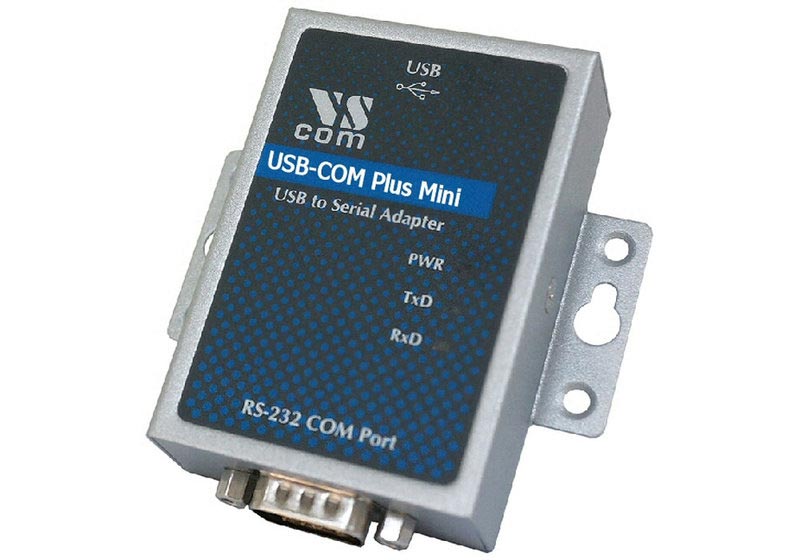

| USB-COM Plus Mini | -ISO/SI | 1 Port USB 2.0 Full Speed (USB 1.1 kompatibel); Typ B Verbinder | 1 Port RS232, RS422, RS485 | RS232: 180 bps...921,6/1000 kbps; RS422: Bis 3 Mbps RS485: Bis 3 Mbps |
Versorgung über USB |

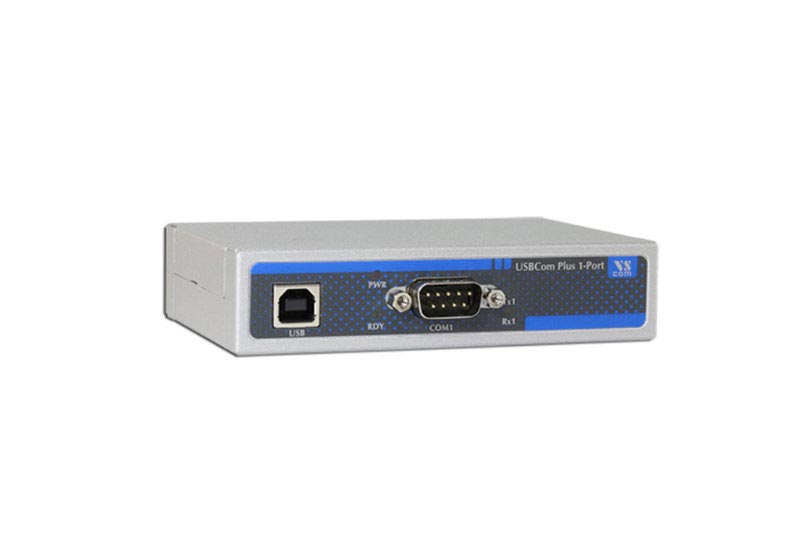

| USB-COM Plus | -ISO/SI | 1 Port RS232, RS422, RS485 | Versorgung über USB | ||

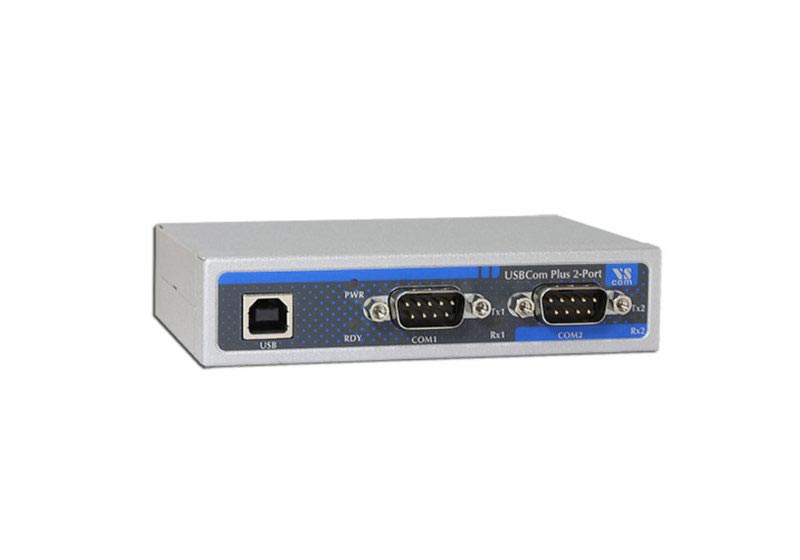

| USB-2COM Plus | -ISO/SI | 2 Ports RS232, RS422, RS485 | Versorgung über USB | ||

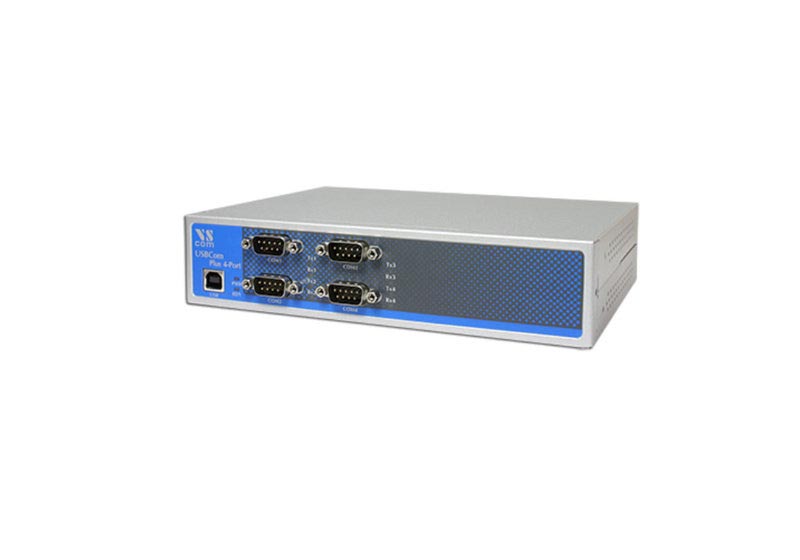

| USB-4COM Plus | -ISO/SI, -2324) | 4 Ports RS232, (RS422, RS485)4) | Versorgung über USB bzw. extern, optionales Zubehör3) | ||

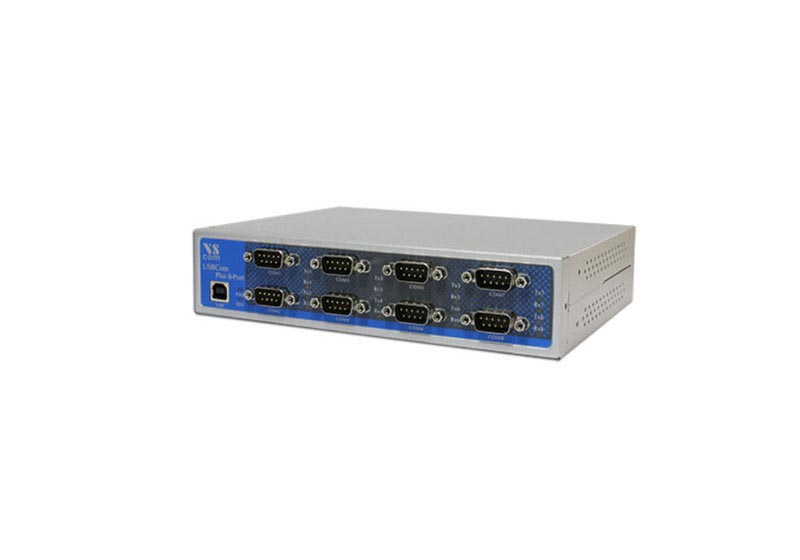

| USB-8COM Plus | -ISO/SI, -2324) | 8 Ports RS232, (RS422, RS485)4) | Versorgung über USB bzw. extern, optionales Zubehör3) | ||
| USB-16COM Plus (= 2x USB-8COM Plus)5) |
-ISO, -2324) | 16 Ports RS232, (RS422, RS485)4) | Versorgung über USB bzw. extern, optionales Zubehör3) |
- Erfüllen IEC 61000-4-2 ESD 8 kV Kontakt/16 kV Luftentladung. ISO Modelle: Galvanisch isoliert bis 2,5 kV.
- 1 und 2 Port Modelle: Konfiguration mit DIP-Schalter. 4, 8 und 16 Port Modelle: Konfiguration per Software.
- Art.-Nr. 6031: Netzteil, 12 VDC/1 A.
- Modelle -232 nur RS232, ohne RS422/485.

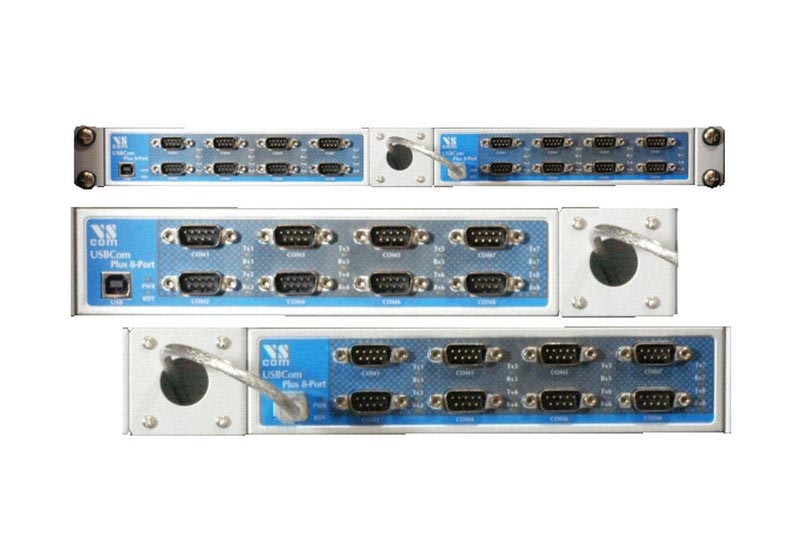

- Das USB-16COM Plus besteht aus 2x USB-8COM Plus, die mit dem RK-NCP (im Lieferumfang) zusammenmontiert und zusammengeschaltet werden (s. Bild).
Angaben zur Produktsicherheit:
Hersteller:
VS Vision Systems GmbH, Aspelohe 27A, D-22848 Norderstedt/DEU
www.visionsystems.de
