Keysight U9422/U9424/U9428 Serie FET Halbleiterschalter
Beschreibung
Dateien/Downloads
Vorteile der Keysight U942xA/B/C SPDT/SP4T/SP8T FET Solid-State Switches bis 54 GHz
- Breites Betriebsfrequenzband von 300 kHz bis zu 26,5, 50 oder 54 GHz.
- Hervorragende Isolierung von mindestens 90 dB bei 26,5 GHz, mindestens 64 dB bei 54 GHz.
- Niedrige Einfügungsdämpfung und VSWR, sehr geringe Videostreuung.
Keysight U9422/U9424/U9428 Serie FET-Halbleiterschalter

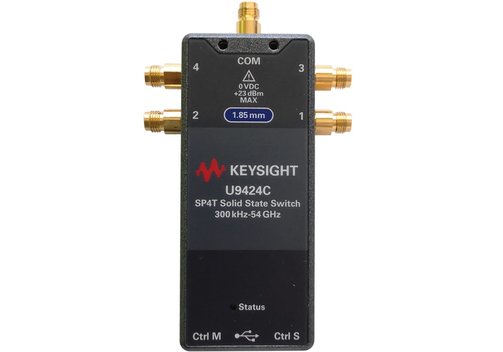

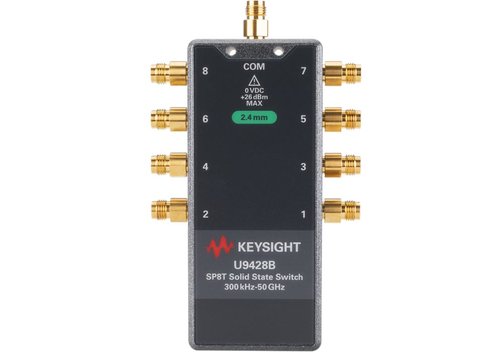

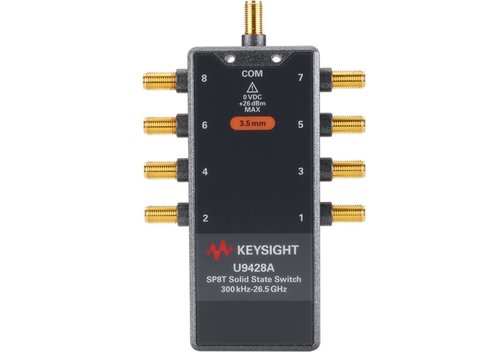

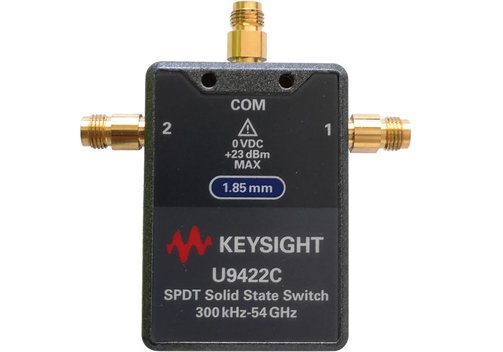

Die Keysight U942xA/B/C sind Hochfrequenz-FET-Halbleiterschalter (Solid-State-Switches) mit Lötanschluss und USB/HDMI im Bereich von 300 kHz bis 26,5, 50 oder 54 GHz. Bei den Modellen U9422A/B/C handelt es sich um SPDT-Schalter, bei den Modellen U9424A/B/C um SP4T-Schalter, bei den Modellen U9428A/B/C um SP8T-Schalter. Die Schalter erweitern die Anzahl der Testports für die Messung von Multi-DUTs oder Multiport-Geräten in Signalrouting-Anwendungen. Sie senken die Kosten pro Port oder die Gesamtkosten der Prüfung ohne Leistungseinbußen.
- Breites Betriebsfrequenzband von 300 kHz bis 26,5, 50 oder 54 GHz.
- Hervorragende Isolierung minimiert das Übersprechen von Port zu Port mit einer hohen Port-zu-Port-Isolierung, mindestens 90 dB bei 26,5 GHz, mindestens 64 dB bei 54 GHz.
- Niedrige Einfügungsdämpfung und VSWR.
- Sehr geringe Videostreuung.
- Hoher Durchsatz mit schneller Umschaltgeschwindigkeit.
- Erweitern Sie die Anzahl der Prüfanschlüsse für die Messung von Multi-DUT oder Multiport-Geräten, z. B. 5G FR2.
- Reduziert die Gesamtkosten der Prüfung und die Komplexität der Integration durch Minimierung der Anzahl der Ports in großen Schaltmatrizen.
- Lötanschluss, USB oder HDMI für einen einfachen Anschluss.
Modell-Übersicht
| Modell | Keysight U9422A | Keysight U9422B | Keysight U9422C | Keysight U9424A | Keysight U9424B | Keysight U9424C | Keysight U9428A | Keysight U9428B | Keysight U9428C |
| Topologie | SPDT | SP4T | SP8T | ||||||
| Typ | FET | FET | FET | ||||||
| Frequenz | 300 kHz...26,5 GHz | 300 kHz...50 GHz | 300 kHz...54 GHz | 300 kHz...26,5 GHz | 300 kHz...50 GHz | 300 kHz...54 GHz | 300 kHz...26,5 GHz | 300 kHz...50 GHz | 300 kHz...54 GHz |
| Einfügungsdämpfung | 300 kHz...9 GHz: 3,1 dB 9...18 GHz: 3,8 dB 18...26,5 GHz: 4,6 dB 26,5...37 GHz: 5,6 dB 37...45 GHz: 5,9 dB 45...52 GHz: 7,3 dB 52...54 GHz: 8,1 dB | 300 kHz...9 GHz: 4 dB 9...14 GHz: 4,8 dB 14...18 GHz: 5,3 dB 18...26,5 GHz: 6,2 dB 26,5...33 GHz: 7,0 dB 33...38 GHz: 7,7 dB 38...45 GHz: 9,3 dB 45...50 GHz: 10,2 dB 50...54 GHz: 10,8 dB | 300 kHz...18 GHz: 6,0 dB 18...28 GHz: 7,2 dB 28...35 GHz: 8,3 dB 35...47 GHz: 11,5 dB 47...54 GHz: 13,2 dB | ||||||
| Isolierung | 300 kHz...500 MHz: 90 dB 500 MHz...9 GHz: 100 dB 9...18 GHz: 90 dB 18...22 GHz: 88 dB 22...30 GHz: 79,5 dB 30...38 GHz: 80 dB 38...50 GHz: 77 dB 50...54 GHz: 70 dB | 300 kHz...500 MHz: 89 dB 500 MHz...11 GHz: 96 dB 11...26,5 GHz: 90 dB 26,5...42 GHz: 78 dB 42...46 GHz: 75 dB 46...49 GHz: 70 dB 50...54 GHz: 64 dB | 300 kHz...500 MHz: 89 dB 500 MHz...5 GHz: 92 dB 5...18 GHz: 65 dB 18...32 GHz: 57 dB 32...40 GHz: 52 dB 40...54 GHz: 50 dB | ||||||
| Rückflussdämpfung am OFF-Port (VSWR) | 300 kHz...14 GHz: 13,3 dB (1,6 dB) 14...20 GHz: 11,7 dB (1,7 dB) 20...26,5 GHz: 12,9 dB (1,59 dB) 26,5...40 GHz: 12,7 dB (1,6 dB) 40...45 GHz: 7,8 dB (2,4 dB) 45...51 GHz: 6,3 dB (2,9 dB) 51...54 GHz: 9,5 dB (2,0 dB) | 300 kHz...8 GHz: 16,3 dB (1,4 dB) 8...13 GHz: 12,5 dB (1,6 dB) 13...35 GHz: 10,6 dB (1,8 dB) 35...39 GHz: 12,8 dB (1,6 dB) 39...43 GHz: 8,7 dB (2,2 dB) 43...50 GHz: 5,1 dB (3,5 dB) 50...54 GHz: 6,8 dB (2,7 dB) | 300 kHz...8 GHz: 17,5 8...15 GHz: 13,5 15...43 GHz: 9,5 43...54 GHz: 4,5 | ||||||
| Rückflussdämpfung am ON-Port (VSWR) | 300 kHz...14 GHz: 14 dB (1,5 dB) 14...20 GHz: 11 dB (1,79 dB) 20...28 GHz: 9,5 dB (2,0 dB) 28...45 GHz: 8,4 dB (2,2 dB) 45...54 GHz: 6,2 dB (2,9 dB) | 300 kHz...9 GHz: 16,3 dB (1,4 dB) 9...26,5 GHz: 8,5 dB (2,2 dB) 26,5...37 GHz: 7,5 dB (2,5 dB) 37...43 GHz: 5,8 dB (3,1 dB) 43...51 GHz: 5,6 dB (3,2 dB) 51...54 GHz: 7,6 dB (2,4 dB) | 300 kHz...7,5 GHz: 11,5 dB 7,5......27 GHz: 7,5 dB 27...40 GHz: 7,5 dB 40...54 GHz: 5,0 dB | ||||||
| Schaltgeschwindigkeit | Lötanschluss: 120 ns Multiport: 16 µs USB: 300 µs | Lötanschluss: 3 µs Multiport: 20 µs USB: 300 µs | Lötanschluss: 3 µs Multiport: 20 µs USB: 300 µs | ||||||
| Video-Leckage | <50 mVSpitze-Spitze | <250 mVSpitze-Spitze | <250 mVSpitze-Spitze | ||||||
| Sendeleistung max | 25 dBm | 25 dBm | 26 dBm | ||||||
| Anschlussmöglichkeiten | USB/Multiport (HDMI) Connectivity-Port für PXIe VNA/Lötanschluss | ||||||||
| Automatisierungs-SW mit VNA | Ja (USB/Multiport-Connectivity Version) | ||||||||
Optionen
| Modell | Beschreibung |
| -001 | Lötanschluss |
| -002 | USB/HDMI-Anschluss |
| -101 | 3- (SPDT), 4- (SP4T) oder 5-poliger (SP8T) Stecker auf blanken Draht, 85 mm |
| -201 | USB 3.1 Typ-A auf Typ-C, 1 m |
| -202 | USB 3.1 Typ-A auf Typ-C, 2 m |
| -301 | HDMI-Kabel, 1 m |
| -302 | HDMI-Kabel, 2 m |
Achtung, bitte geben Sie bei Ihrer Bestellung im Kommentarfeld die gewünschte Option -101, -201/-202 oder -301/-302 an. Eine dieser Optionen ist im Umfang enthalten.
Agilents Test & Measurement Group heißt jetzt Keysight Technologies.
