Keysight Serie U71xx elektromechanische Koaxial-Multiport-Schalter
ab €
5.477,57
inkl. MwSt.
versandkostenfrei (Deutschland)
schliessen
Bitte füllen Sie alle Felder aus.
Art der Frage
Ihre E-Mail-Adresse:
Ihre Frage:
Bitte bestätigen Sie, dass Sie kein Roboter sind.
Beschreibung
Dateien/Downloads
Vorteile der Keysight U71xx-Serie SP4T, SP6T, SP8T, SP10T HF-EM-Schalter
- HF 4-, 8-, 6- oder 10-Port-EM-Switches.
- DC bis 67 GHz.
- Hervorragende Port-zu-Port-Isolierung und niedriger VSWR (<1,92 bei 67 GHz).
Keysight Serie U71xx elektromechanische Koaxial-Multiport-Schalter
Die Keysight U71xx Serie sind elektromechanische Koaxialschalter mit mehreren Ports. Die Modelle U7104 und U7106 haben einen Bereich von DC bis 50 GHz (E), 54 GHz (N), oder 67 GHz (F). Ihre Konfiguration ist SP4T ("single-pole-four-throw"*, U7104) oder SP6T ("single-pole-six-throw"*, U7106). Die Modelle U7108 und U7110 haben einen Bereich von DC bis 9 GHz (A), 20 GHz (B) oder 26,5 GHz (C). Ihre Konfiguration ist SP8T ("single-pole-eight-throw"*, U7108) oder SP10T ("single-pole-ten-throw"*, U7110).
- Konfiguration SP4T, SP6T, SP8T oder SP10T*, gelatcht, terminiert.
- Erweitern Sie die Anzahl der Test-Ports für die Messung von Multi-Prüflingen oder Multiport-Geräten.
- Geringere Kosten pro Test-Port ohne Leistungseinbußen.
- Hervorragende Isolation und niedriges VSWR.
- Opto-elektronische Anzeige und Stromunterbrechung.
- TTL/5 V CMOS-kompatibel (optional).
Modell-Übersicht
Modell | Typ | Bereich | Terminiert | Isolation | VSWR |
U7104E | Mehrpoliger elektromechanischer Schalter, SP4T* | DC...50 GHz | ✓ | min. 65 dB bei 67 GHz | max. 1,92 bei 67 GHz |

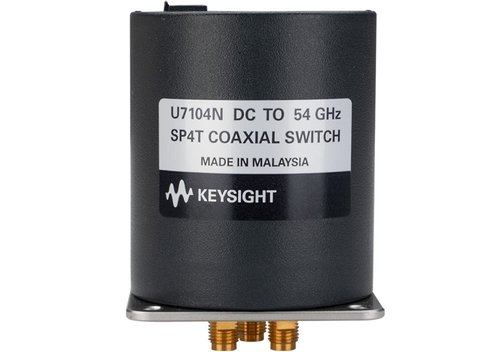

U7104N | DC...54 GHz | ✓ | |||
U7104F | DC...67 GHz | ✓ | |||
U7106E | Mehrpoliger elektromechanischer Schalter, SP6T* | DC...50 GHz | ✓ | min. 65 dB bei 67 GHz | max. 1,92 bei 67 GHz |
U7106N | DC...54 GHz | ✓ | |||

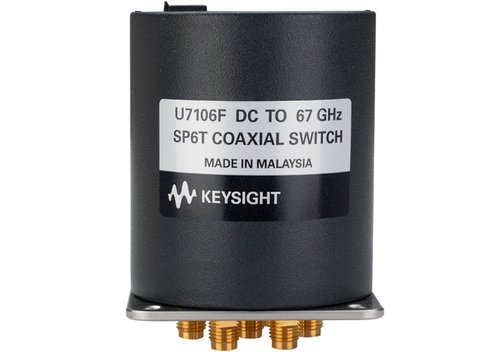

U7106F | DC...67 GHz | ✓ | |||

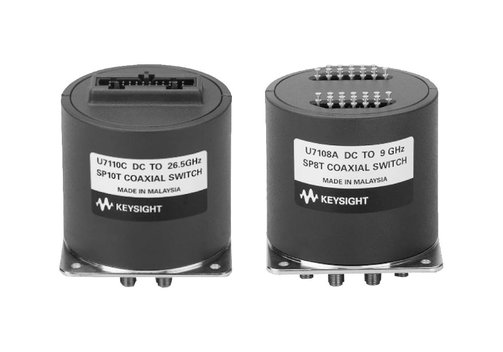

U7108A | Mehrpoliger elektromechanischer Schalter, SP8T* | DC...9 GHz | ✓ | min. 63 dB bei 26,5 GHz | max. 1,67 bei 26,5 GHz |
U7108B | DC...20 GHz | ✓ | |||
U7108C | DC...26,5 GHz | ✓ | |||
U7110A | Mehrpoliger elektromechanischer Schalter, SP10T* | DC...9 GHz | ✓ | min. 63 dB bei 26,5 GHz | max. 1,67 bei 26,5 GHz |
U7110B | DC...20 GHz | ✓ | |||
U7110C | DC...26,5 GHz | ✓ | |||
Optionen | |||||
Option -200 | Standard 24 VDC und 16- (U7108/7110) oder 24-poliger (U7104/7106) DIP-DC-Stecker mit 24"/61 cm Flachbandkabel, blanker Draht | ||||
Option -300 | TTL 24 VDC und 16- (U7108/7110) oder 24-poliger (U7104/7106) DIP-DC-Stecker mit 24"/61 cm Flachbandkabel, blanker Draht | ||||
Option -400 | Standard 24 VDC und Lötanschlüsse | ||||
Option -500 | TTL 24 VDC und Lötanschlüsse | ||||
Option -UK6 | Commercial Kalibrierzertifikat mit Prüfdaten |
* Einpoliger Wechselschalter, Einzel-Pol 4-/6-/8-/10-fach umlegend.
Agilents Test & Measurement Group heißt jetzt Keysight Technologies.
