Copper Mountain TR-Serie 2-Port VNA bis 4,8GHz
Vorteile der Copper Mountain TR1300/1 2-Port USB PC-VNA
- Dynamik-Bereich bis zu 125 dB.
- Breiter Ausgangsleistungs-Bereich von -50...+5 dBm.
- Modelle mit 50 oder 75 Ω.
Copper Mountain TR-Serie 2-Port VNA bis 4,8 GHz
Die kompakten Copper Mountain VNA (Vektor-Netzwerk-Analysatoren) der Serien TR5000/TR7000 bieten Leistung in Laborqualität in einem kompakten Gehäuse.
Diese tragbaren VNA können mit Batterien betrieben und im Feld, im Labor und im Produktions-Test eingesetzt werden. Die Geräte können über ein Fertigungstest-Plugin in ein Produktionstestsystem integriert werden.
Die Copper Mountain Kompakt-VNA der Serien TR5000/TR7000 enthalten ein HF-Messmodul/Hardware und die TR-Software-Applikation (je nach Variante optionales Zubehör), die unter Windows oder Linux auf einem PC, Laptop, Tablet oder x86-Boardcomputer läuft, der über eine USB-Schnittstelle mit der Messhardware verbunden ist. Die TR-Software kann auf mehreren Computern installiert werden, wodurch die gemeinsame Nutzung des Analysator-Messmoduls erleichtert wird.
- Frequenzbereich bis 1,3 GHz, 3,0 GHz oder 4,8 GHz.
- Gemessene Parameter S11, S21.
- Sweep-Typen: Lineare Frequenz, logarithmische Frequenz, Segment, Leistungs-Sweep.
- Impedanz 50 Ω oder 75 Ω.
Anwendungen
Die kompakten VNA der TR-Serien sind für Anwendungen in Konstruktion und Prüfung von HF-Komponenten, On-Wafer-Probing, Feldtests, Einfügedämpfungs-Messungen, Messungen der Entfernung zu Fehlern, Antennen-Anpassung, Qualitäts-Kontrolle, Material-Messungen und viele andere konzipiert.
Modell-Übersicht

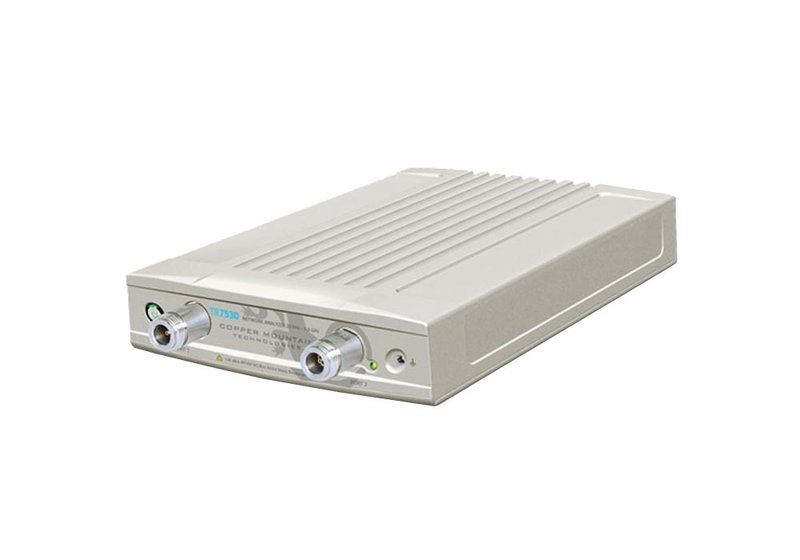

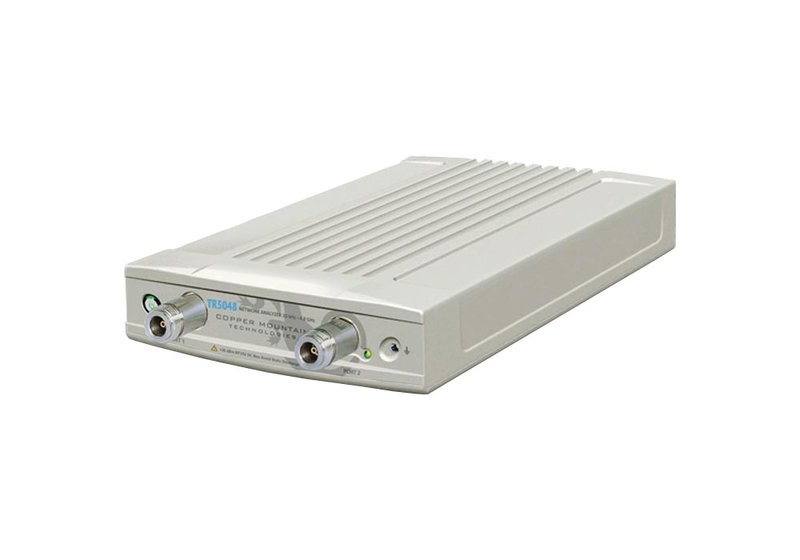

| Modell | TR1300/1 | TR7530 - eingestellt | TR5048 - eingestellt |
| Ports | 2 | 2 | 2 |
| Frequenzbereich | 300 kHz...1,3 GHz | 20 kHz...3,0 GHz | 20 kHz...4,8 GHz |
| Gemessene Parameter | S11, S21 | S11, S21 | S11, S21 |
| Sweep-Typen | Lineare Frequenz, log. Frequenz, Segment, Power-Sweep | Lineare Frequenz, log. Frequenz, Segment, Power-Sweep | Lineare Frequenz, log. Frequenz, Segment, Power-Sweep |
| Dynamik-Bereich (10 Hz IFBW) | 130 dB, typ. 135 dB | 75 dB/typ. 100 dB (20...300 kHz) 120 dB/typ. 123 dB (300 kHz...3,0 GHz) | 75 dB/tpy. 100 dB (20 kHz...300 kHz) 120 dB/typ. 123 dB (300 kHz...4,8 GHz) |
| Mess-Geschwindigkeit/Mess-Zeit pro Punkt | 150 µs | 250 µs | 200 µs |
| Einstell-Rate der Ausgangsleistung | -55...+3 dBm | -50...+5 dBm | -50...+5 dBm |
| Mess-Punkte | Bis 16.001 | Bis 200.001 | Bis 200.001 |
| Impedanz | 50 Ω | 75 Ω | 50 Ω |
| Schnittstelle | USB 2.0 (USB Typ B) | ||
| Versorgung | Externer Netzteil-Adapter | ||
| Empfohlenes Zubehör | Autom. Kal.-Modul ACM2506 Kal.-Kit N1.2, S911T Kabel und Adapter 2x C50SMNM.X, 2x C50NMNM.X Schlüssel: TW-N | Autom. Kal.-Modul ACM4000T Kal.-Kit F7511 Kabel und Adapter 2x C75NMNM.X, 2x C75NMFM.X Schlüssel: TW-N | Autom. Kal.-Modul ACM2506 Kal.-Kit N611, N612, S911T Kabel und Adapter 2x C50NMNM.X, 2x C50NMNM.X+ NF50, 2x C50SMNM.X Schlüssel: TW-S, TW-N |
Die VNA und ACM werden mit Werkskalibrierungs-Zertifikaten geliefert, die keine Daten enthalten. Die Zusatzoption für ISO17025/Z540-1 akkreditierte, rückführbare Kalibrier-Zertifikate und Unsicherheiten ist verfügbar und muss bei der Bestellung angegeben werden.
Angaben zur Produktsicherheit:
Hersteller:
Copper Mountain, Copper Mountain Technologies, 631 E. New York Street Indianapolis, IN 46202/USA
www.coppermountaintech.com
