Vorteile der TH2840AX, TH2840BX, TH2840NX Transformator-, Motor- und Wicklungsprüfgeräte

  • Frequenz bis 2 MHz mit Messgeschwindigkeit 1 ms.
  • Unterstützt bis 288 Testpins und eine eingebaute Vorspannung von ±40 V/±100 mA/±2 A.
  • Ideal für die Analyse von Prüflingen in der Telekommunikation, Automobilindustrie usw.

TH2840X-Serie automatisches Transformatorenprüfsystem

Die Tonghui TH2840X-Serie sind automatische Transformatorprüfgeräte mit Prüffrequenzen bis 500 kHz oder 2 MHz und einer Prüfgeschwindigkeit von 1000 mal/s (>10 kHz). Der Prüfpegel beträgt bis 20 Veff und die eingebaute Vorspannung ±40 V/±100 mA/±2 A. Typische Anwendungen sind Abtastprüfungen von Schalttransformatoren und umfassende Kennlinienanalysen, Abtastprüfungen von Netztransformatoren, mehrkanalige Abtastprüfungen von diskreten passiven Bauteilen (L, R, C) und vieles mehr.

  • Prüfgerät für Transformatoren, Motoren und Wicklungen.
  • Prüfgeschwindigkeit bis 1000 mal/s (>10 kHz), ohne Relaisauslösezeit.
  • Prüfpegel bis 20 Veff.
  • Eingebaute Vorspannung: ±40 V/±100 mA/±2 A.
  • Bis zu 288 Prüf-Pins (nur TH2840NX).
  • Erweiterte Balance-Abtastfunktion, von 5 Punkten bis 10 Punkten.
  • Bereichsumschaltung mit elektronischem Schalter, schnelle Geschwindigkeit, lange Lebensdauer, kein Rauschen.
  • Optionale LCR-Funktion.

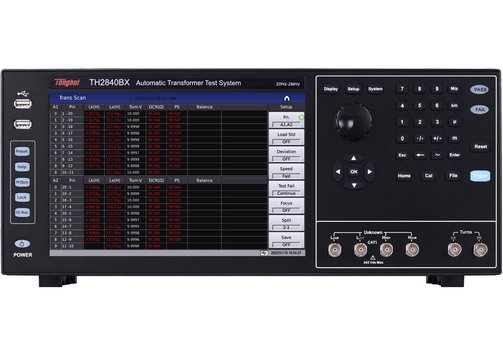

  • Hochauflösender 10,1"/25,7 cm kapazitiver Touchscreen, Auflösung 1280x800.

Modell-Übersicht

ModellTH2840AXTH2840BXTH2840NX
Test-Pin20 Pin (mit TH1806)48 Pin (erweiterbar bis 288 Pin)
Testfrequenz20 Hz...500 kHz20 Hz...2 MHz20 Hz...500 kHz
Test-Pegel5 mVeff...20 Veff
50 µAeff...100 mAeff		F≤1 MHz: 5 mVeff...20 Veff
F>1 MHz: 5 mVeff...15 Veff
50 µAeff...100 mAeff		5 mVeff...20 Veff
50 µAeff...100 mAeff
Grundgenauigkeit0,05%
D-Bias±40 V/±100 mA, Bias-Stromquelle ±2 A
LCR-FunktionTest-Parameter - Methode: Arbiträre Auswahl von 4 Parametern; AC: Cp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, VAC, IAC; DC: RDC, VDC, IDC
Testklemmen-KonfigurationVier Klemmen-Paare
Transformator-TestTest-Parameters Cs/Cp, Ls/Lp, DCR, Zx, Rs/Rp, D, Q, dZ, Lk, Phase, Balance; Windungsverhältnis, Ns: Np=U2/U1, Np: Ns=U1/U2; Windungen: Ns=Np*U2/U1, Np=Ns*U1/U2
Anzeige10,1"/25,7 cm TFT LCD 1280xRGBx800, Touchscreen

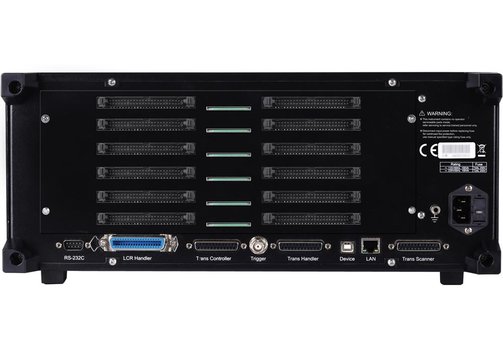

SchnittstellenUSB Host & Device, Ethernet/LAN, RS232, RS485, Handler
Abmessungen (mm)430 x 177 x 265; 11 kg430 x 177 x 405; 17 kg

Lieferumfang: TH 2840AX, 2840BX oder 2840NX, Netzkabel, TH26011BS Kelvin-Prüfkabel mit vier Anschlüssen, TH1806B manuelle Transformator-Abtastvorrichtung (nur TH2840AX/BX), TH260158A Prüfkabel (nur TH2840AX/BX), TH1801-001 Fußstartschalter (nur TH2840AX/BX), TH2829AX-001 Fußstartschalter (nur TH2840NX).
