TH2840A und TH2840B Präzisions-LCR-Meter
Vorteile der TH2840-Serie LCR-Komponenten-Parameter-Tester
- Frequenz bis 2 MHz mit Messgeschwindigkeit 1 ms.
- Eingebaute Bias-Vorspannung von ±40 V/±100 mA/±2 A.
- Ideal für die Analyse von Prüflingen in Telekommunikation, Automobilindustrie usw.

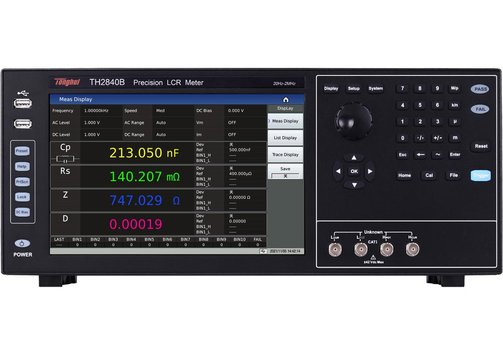

TH2840A und TH2840B Präzisions-LCR-Meter
Die Instrumente der Serie Tonghui TH2840 sind Präzisions-LCR-Messgeräte mit Messfrequenzen bis 500 kHz oder 2 MHz und einer Messgeschwindigkeit von 1000 mal/s (>10 kHz). Der Testpegel beträgt bis zu 20 Veff und die eingebaute Vorspannung ±40 V/±100 mA/±2 A. Typische Anwendungen sind Parametercharakterisierung und Leistungsanalyse von passiven, Halbleiter- und anderen Komponenten, Messungen von dielektrischen, magnetischen und Halbleitermaterialien sowie Flüssigkristallzellen.
- Präzisions-LCR-Messgerät mit einer Messfrequenz von 20 Hz bis 500 kHz oder 2 MHz.
- Prüfgeschwindigkeit 1000 mal/s (>10 kHz), ohne Relaisauslösezeit.
- Prüfpegel bis zu 20 Veff.
- Eingebaute Bias-Spannung ±40 V/±100 mA/±2 A.
- Hochauflösender 10,1"/25,7 cm kapazitiver Touchscreen, Auflösung 1280x800.
Modell-Übersicht
| Modell | TH2840A | TH2840B | |||
| AC-Parameter | Cp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, VAC, IAC | ||||
| DC-Parameter | RDC, VDC, IDC | ||||
| Test-Frequenz | 20 Hz...500 kHz | 20 Hz...2 MHz | |||
| Test-Pegel | 5 mVeff...20 Veff 50 µAeff...100 mAeff | ≤1 MHz: 5 mVeff...20 Veff, >1 MHz: 5 mVeff...15 Veff 50 µAeff...100 mAeff | |||
| Grundgenauigkeit | 0,05% | ||||
| DC-Bias | ±40 V/±100 mA, Bias-Stromquelle ±2 A | ||||
| Testklemmen-Konfiguration | Vier Klemmen-Paare | ||||
| Multifunktions-Parameter-Listen-Scan | 201 Punkte, jeder Punkt kann auf Mittelwertbildung eingestellt werden, und jeder Punkt kann separat sortiert werden; Parameter: Testfrequenz, AC-Spannung, AC-Strom, DC-Bias-Spannung, DC-Bias-Strom (100 mA), DC-Bias-Strom (2 A), Komparatoren: Jeder Sweep-Punkt kann bis zu vier Testparameter messen, jeder Parameter kann obere und untere Grenzwerte festlegen, alle Testparameter sind qualifiziert, Ausgabe des Signals PASS, andernfalls Ausgabe des Signals FAIL, keine oberen und unteren Grenzwerte sind festgelegt, keine Beurteilung | ||||
| Anzeige | 10,1"/25,7 cm TFT LCD 1280xRGBx800, Touchscreen | ||||

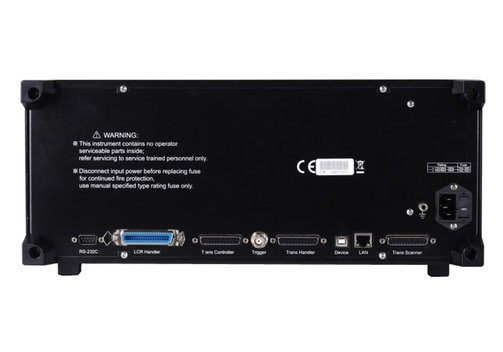

| Schnittstellen | USB Host & Device, Ethernet/LAN, RS232, RS485, Handler | ||||
| Abmessungen (mm) | 430 x 177 x 265; 11 kg | ||||
Lieferumfang: TH 2840A or 2840B, Netzkabel.
Angaben zur Produktsicherheit:
Hersteller:
Changzhou Tonghui Electronic Co. Ltd, No.1 Xinzhu Road, Xinbei District, Changzhou, Jiangsu/CHN
www.tonghui.com.cn
Verantwortliche Person:
Meilhaus Electronic GmbH, Am Sonnenlicht 2, 82239 Alling/DEU
info@meihaus.com
