TekBox TBTC Serie Open TEM-Zellen für EMV Pre-Compliance-Test
TBTC0, TBTC1, TBTC2, TBTC3 TEM-Zellen in verschiedenen Größen
Eine TEM-Zelle (Transverse Electromagnetic Cell) ist ein Streifenleitungsgerät zur Prüfung der Strahlungsemissionen und der Störfestigkeit elektronischer Geräte. Die TekBox TEM-Zellen der Serie TBTC stellen eine definierte Umgebung für die EMV Pre-Compliance-Prüfungen und andere Messungen im Bereich der elektromagnetischen Verträglichkeit bereit. Dabei nehmen die TEM-Zellen den Prüfling für Messung und Test gestrahlter Störaussendung bzw. Störfestigkeit auf. Ein einzigartiges Konstruktionsmerkmal der TekBox TEM-Zellen implementiert einen Widerstand senkrecht zur gewünschten Ausbreitungsrichtung der Welle. Folglich werden Wellenmoden höherer Ordnung und Resonanzen unterdrückt.
Modell-Übersicht
| Modell | Beschreibung |

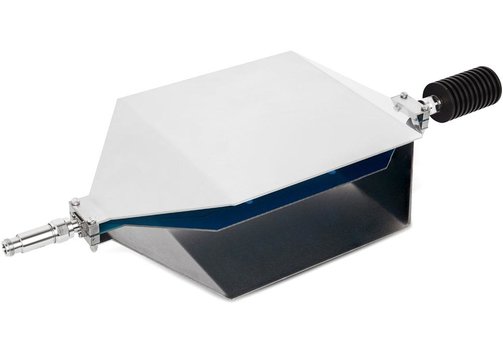

| TBTC0 | TEM-Zelle 28 mm (LxBxH (mm) 390 x 100 x 62); TEM-Zellen-Anschlüsse N-Buchse; nominale Zellen-Impedanz 50 Ω; Wellen-Impedanz 377 Ω; max. HF Eingangsleistung 10 W (begrenzt durch mitgelieferte 50-Ω-Terminierung); Eingangsrückflussdämpfung S11 bis 3,15 GHz <-15 dB; Übertragungsverlust bis 3 GHz <3 dB, bis 6 GHz <4 dB |
| TBTC1 | TEM-Zelle 50 mm (LxBxH (mm) 390 x 200 x 108); TEM-Zellen-Anschlüsse: N-Buchse; nominale Zellen-Impedanz 50 Ω; Wellen-Impedanz 377 Ω max. HF Eingangsleistung 25 W (begrenzt durch mitgelieferte 50-Ω-Terminierung); Eingangsrückflussdämpfung S11 bis 1,2 GHz <-20 dB, bis 2,1 GHz <-17 dB, bis 3 GHz <-14 dB; Übertragungsverlust bis 1.4 GHz <1 dB, bis 2,1 GHz <3 dB, bis 3 GHz <6 dB |

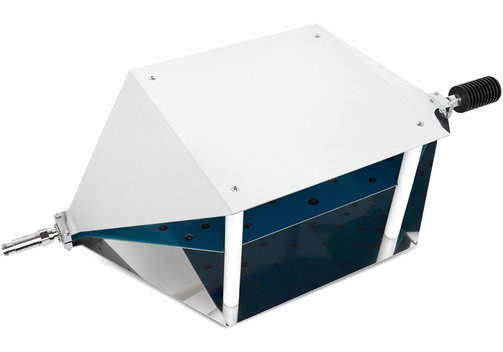

| TBTC2 | TEM-Zelle 100 mm (LxBxH (mm) 636 x 300 x 205); TEM-Zellen-Anschlüsse: N-Buchse; nominale Zellen-Impedanz 50 Ω; Wellen-Impedanz 377 Ω; max. HF Eingangsleistung 25 W (begrenzt durch mitgelieferte 50-Ω-Terminierung); Eingangsrückflussdämpfung S11 bis 800 MHz <-15 dB, bis 1,5 GHz <-10 dB, bis 3 GHz <-8 dB; Übertragungsverlust bis 800 MHz <1 dB, bis 1,15 GHz <3 dB |

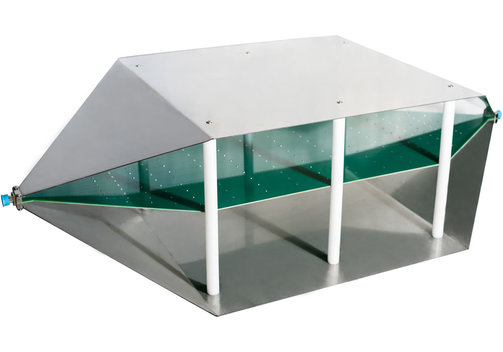

| TBTC3 | TEM-Zelle 150 mm (LxBxH (mm) 1038 x 501 x 305); TEM-Zellen-Anschlüsse: N-Buchse; nominale Zellen-Impedanz 50 Ω; Wellen-Impedanz 377 Ω; max. HF Eingangsleistung 25 W (begrenzt durch mitgelieferte 50-Ω-Terminierung); Eingangsrückflussdämpfung S11 bis 700 MHz <-16 dB; Übertragungsverlust bis 730 MHz <3 dB |
