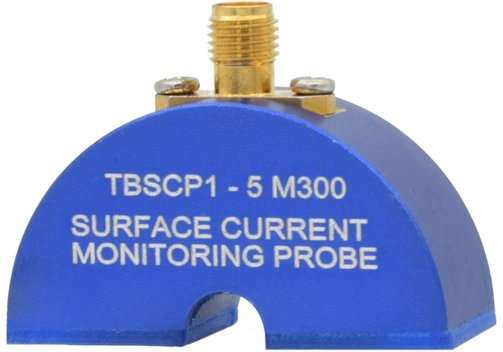

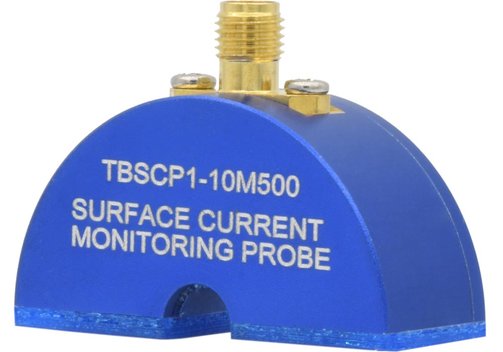

TekBox TBSCP1-5M300/TBSCP1-10M500 HF-Oberflächenstromsonden

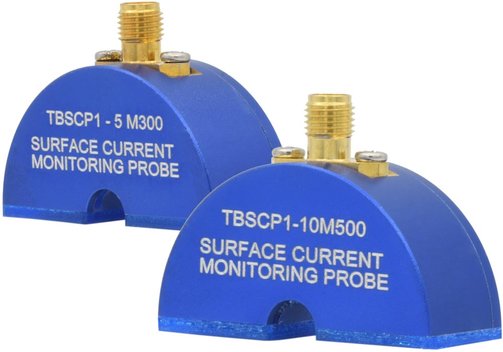

TekBox TBSCP1-5M300 und TBSCP1-10M500 HF-Oberflächenstrom-Überwachungssonden
Die TBSCP1-5M300 und TBSCP1-10M500 sind HF-Oberflächenstrom-Überwachungstastköpfe. Die Sonden haben einen sehr flachen Frequenzgang von 5 bis 300 MHz bzw. 10 bis 500 MHz und sind über den Frequenzbereich von 30 kHz bis 400 MHz bzw. 9 kHz bis 600 MHz charakterisiert. Die Sonden sind die ideale Lösung für HF-Stromüberwachungsanwendungen, bei denen HF-Ströme auf Oberflächen wie PCB-Groundplanes oder Leiterbahnen, Metallebenen oder Drähten gemessen werden müssen. Die Grundfläche der HF-Stromüberwachungssonde misst 40 mm x 15 mm. Die Übertragungsimpedanz beträgt -7 dB Ohm mit einer typischen 3 dB-Bandbreite von 5 bis 300 MHz (TBSCP1-5M300) oder -5 dB Ohm mit einer typischen 3 dB-Bandbreite von 10 bis 500 MHz (TBSCP1-10M500).
Modell-Übersicht
| Modell | TekBox TBSCP1-5M300 | TekBox TBSCP1-10M500 |
| Charakterisierter Frequenzbereich | 30 kHz...400 MHz | 30 kHz...600 MHz |
| Übertragungsimpedanz | -7 dB Ohm mit einer Bandbreite von 3 dB von 5 bis 300 MHz | -5 dB Ohm mit einer Bandbreite von 3 dB von 10 bis 500 MHz |
| Unterdrückung des orthogonalen Feldes | Typ. >15 dB Mittelwert bis 100 MHz | Typ. >15 dB Mittelwert bis 100 MHz |
| Abmessungen | Grundfläche: 40 mm x 15 mm; Höhe: 30 mm; 25 g | |
| Anschluss | SMA-Buchse | |
| Max. Primärstrom | DC...400 Hz: 150 A; HF: 12 A | |
| Max. Kerntemperatur | 125°C | |
Angaben zur Produktsicherheit:
Hersteller:
TekBox Digital Solutions Vietnam Co. Ltd., Saigon Hi-Tech Park, Factory 4, 4F, Lot I-3B-1, N6 Street, Thu Duc City, 700 000 Ho Chi Minh City/VNM
www.tekbox.com
Verantwortliche Person:
Meilhaus Electronic GmbH, Am Sonnenlicht 2, 82239 Alling/DEU
