TekBox TBPS01 EMV-Nahfeld-Sonden
Vorteile der TekBox TBPS01 Nahfeld-Sonden für Magnetfelder und elektrische Felder
- EMV-Vorkonformitätsmessungen für Strahlungsemissionen.
- Frequenz, Phasenrauschen und Spektralkomponenten können in Verbindung mit einem rauscharmen Vorverstärker gemessen werden.
- Breiter dynamischer Messbereich mit Hilfe von Breitbandverstärker TBWA 2/20 dB und TBWA 2/40 dB.
TekBox TBPS01 EMV-Nahfeld-Sonden

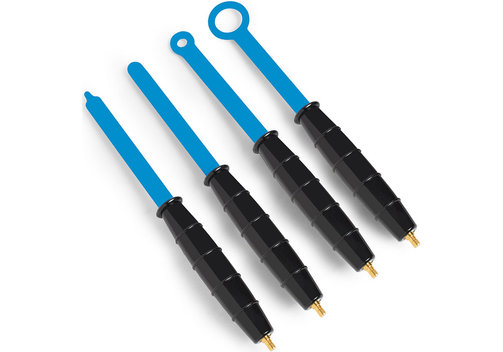

Die EMV-Nahfeldsonden TekBox TBPS01 sind Magnetfeld- (H) und elektrische Feldsonden (E) für die EMV-Vorkonformitätsmessung für Strahlungsemissionen. Sie dienen zur Lokalisierung und Identifizierung von potentiellen Störquellen innerhalb der Bausteine elektronischer Baugruppen. Die Sonden wirken ähnlich wie Breitbandantennen und nehmen Störaussendungen von Bauteilen, Leiterbahnen, Gehäuseöffnungen oder -spalten und von allen anderen Teilen, die HF aussenden könnten, auf. Die Sonden sind in der Regel an einen Spektrumanalysator angeschlossen. Weitere Anwendungen sind HF-Immunitätstests, indem ein HF-Signal in die Sonde eingespeist und in potenziell anfällige Schaltungsteile eingestrahlt wird. Eine weitere Anwendung ist die nicht-invasive Messung von HF-Bausteinen wie Modulatoren oder Oszillatoren. In Verbindung mit einem rauscharmen Vorverstärker können Frequenz, Phasenrauschen und spektrale Komponenten gemessen werden. Die Breitbandverstärker ▸TBWA2/20dB und ▸TBWA2/40dB werden zwischen EMV-Sonde und Spectrum Analyzer geschaltet, um den Dynamikbereich der Messungen zu erhöhen.
Modell-Übersicht
Model | Description |
TBPS01 | EMC Sonden-Set bestehend aus H20, H10, H5, E5, 75 cm SMB zu SMA Kabel, Messwert-Diagramme, SMA-Buchse zu N-Stecker Coaxial-Adapter, Holz-Box |

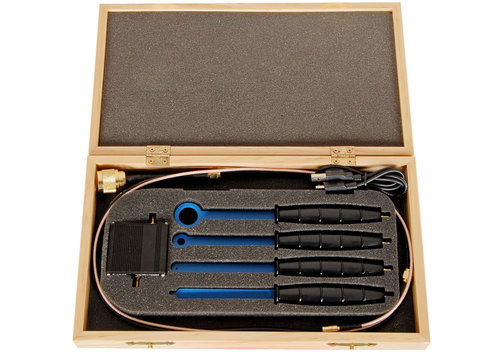

TBPS01-TBWA2/20dB | EMC Sonden-Set bestehend aus H20, H10, H5, E5, ▸TBWA2/20dB Breitband-Verstärker, 75 cm SMB zu SMA Kabel, 75 cm SMA zu N Kabel, USB Kabel, Holz-Box, Messwert-Diagramme |
TBPS01-TBWA2/40dB | EMC Sonden-Set bestehend aus H20, H10, H5, E5, ▸TBWA2/40dB Breitband-Verstärker, 75 cm SMB zu SMA Kabel, 75 cm SMA zu N Kabel, USB Kabel, Holz-Box, Messwert-Diagramme |
