TekBox LISN TBOH01 Netznachbildung

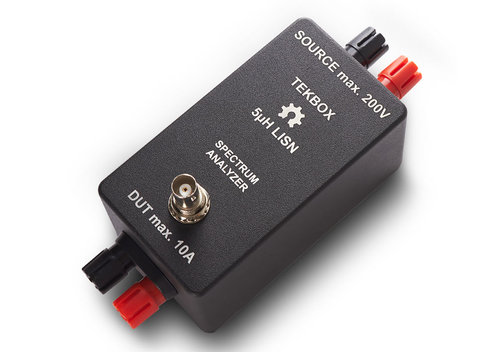

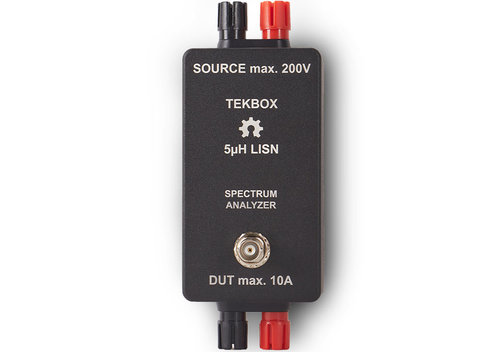

Tekbox TBOH01 5 µH LISN nach CISPR 25; Messung des leitungsgebundenen Rauschens von DC-betriebenen Geräten in der EMV-Vorkonformitäts-Testung im Frequenzbereich von 150 kHz bis 110 MHz. In die Versorgungsleitung des Prüflings eingeschleift, kann das an den Versorgungsanschlüssen des Prüflings anliegende leitungsgebundene Rauschen am BNC-Stecker mit einem Spektrum-Analysator oder Messempfänger gemessen werden. Der Anschluss der Quelle (Versorgung) und der Anschluss des Prüflings sind durch eine 5 µH-Induktivität entkoppelt.

Modell-Übersicht

ModellTBOH01
Frequenzbereich100 kHz...110 MHz (1 GHz, s. Datenblatt)
Impedanz oder DC-WiderstandDC-Widerstand 40 mΩ
Weitere Daten
  • Max. Strom: 10 A
  • Nominaler Betriebsspannungsbereich: 0...60 VDC (Betriebsspannung aus Sicherheitsgründen begrenzt auf 60 VDC. Obwohl die Bauteilnennleistung des LISN =200 V beträgt, könnte die positive Versorgungsspannung versehentlich an den Minuspol des LISN und damit an das LISN-Gehäuse angeschlossen werden. Unter diesem Umstand könnte eine Gleichspannung >6 0V bei Berührung des Gehäuses einen tödlichen Stromschlag verursachen)

Angaben zur Produktsicherheit:

Hersteller:
TekBox Digital Solutions Vietnam Co. Ltd., Saigon Hi-Tech Park, Factory 4, 4F, Lot I-3B-1, N6 Street, Thu Duc City, 700 000 Ho Chi Minh City/VNM
www.tekbox.com

Verantwortliche Person:
Meilhaus Electronic GmbH, Am Sonnenlicht 2, 82239 Alling/DEU
info@meilhaus.com

Datasheet_Tekbox_TBOH01_en.pdf
