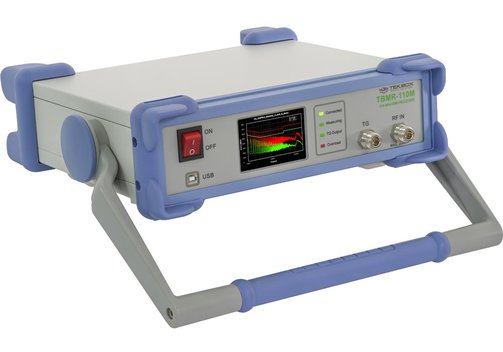

TekBox TBMR-110M EMI-Analysator DC...110MHz

Vorteile des TBMR-110M EMI-Messempfängers

• Komplette EMI-Analysator-Lösung mit Funktionen von Spektrum- und Tracking-Analysator, Oszilloskop, Demodulator, IQ-Stream-Generator.
• USB 2.0 Highspeed Schnittstelle; direkte Fernsteuerung.

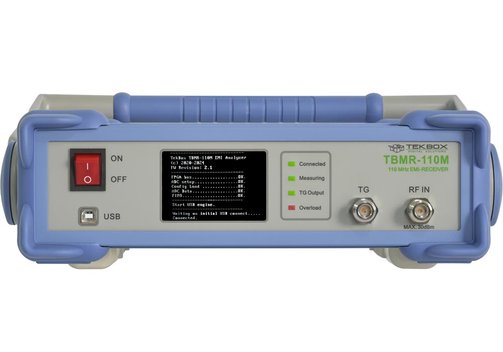

• Zusätzliches TFT-Display auf der Vorderseite, kann zur Anzeige von Grafikdaten konfiguriert werden.

TekBox TBMR-110M EMI-Analysator DC...110 MHz

Internationale EMV-Normen verlangen verschiedene Spektrum-Messmethoden und -Geräte. Sie stellen sicher, dass die elektromagnetischen Emissionen des Prüflings die festgelegten Grenzwerte nicht überschreiten. Der TekBox TBMR-110M ist ein erschwinglicher und vielseitiger EMI-Analysator für die Messung leitungsgebundener Emissionen. Der TBMR-110M ist das ideale Werkzeug für Ingenieure, die während des Entwicklungsprozesses Messungen zur vorbereitende Konformität (Pre-Compliance) für die Einhaltung der geforderten Grenzwerte durchführen.

• EMI-Analysator DC...110 MHz (Messempfänger):
  • -162 dBm/Hz Rauschuntergrenze bis 1 kHz.
  • 7-Band-Hardware-Vorwähler-Filterbank.
  • 30 dBm maximale Eingangsleistung.
  • CISPR-16-, ANSI- und MIL-STD-konforme Detektoren.
  • Spitzenwert-, Quasi-Spitzenwert-, Mittelwert-, CISPR-Mittelwert-, RMS- (Effektivwert-) und CISPR-RMS-Detektoren arbeiten parallel.
  • Bandbreiteneinstellung für Sweep, STFFT und direkte parallele Auflösung (-3 dB und -6 dB).
  • Zahlreiche vordefinierte Standards, die sofort geladen und verwendet werden können.
  • Vormessung mit selektiver Spitzenwertmessung.
  • Direkte, schnelle, konforme STFFT-Messung.
  • Viele vordefinierte Transducer, Antennenfaktoren und verschiedene andere Kompensationsdateien.
  • Zahlreiche Datenmanipulations-, Anzeige- und Dokumentationsfunktionen.
  • Direkte Steuerung über EMCView oder Standalone-Betrieb.
  • Schnelles Laden von vordefinierten Setups.


• Spektrum-Anlysator:
  • Echter DC...110 MHz Messbereich.
  • Tracking-Generator.
  • 0,1 Hz...3,5 MHz beliebige RBW- und VBW-Einstellung.
  • Nullspannenbetrieb mit Zeitbereichstriggerung.
  • Lineare, logarithmische Amplituden- und Frequenzanzeige.
  • Bandbreiteneinstellung für Sweep, STFFT und direkte parallele Auflösung.
  • Paralleler RMS- (Effektivwert-), pos./neg. Peak- und Mittelwertdetektor.
  • Trace-Speicheroption, Normalisierung.
  • Gleichungsbasierte Anzeige der Messkurve.
  • Spitzenwert-Halt.
  • Rauschmarker, Maximal- und Bandleistungsanzeige.
  • Schnelles Laden von vordefinierten Setups.


• Tracking-Analysator DC...110 MHz:
  • Lineare und logarithmische Abtastung.
  • -50...0 dBm einstellbare TG-Leistung.
  • 120 dB dynamischer Bereich.
  • Verwendung von Leistungskorrekturdateien und Pegelkorrekturdateien.
  • Schnelles Laden von vordefinierten Setups.


• Oszilloskop 250 MS/s, DC...110 MHz:
  • 1 ns/Div...1 s/Div horizontale Auflösung.
  • Interpolierte Abtastung bis zu 4 GS/s.
  • Echtzeit-Abtastung bis 250 MS/s, 14 bit.
  • Abtastgröße bis 16 MS.
  • Verschiedene Trigger-Optionen.
  • Vertikale CIC-Filteroption zur Rauschunterdrückung.
  • Viele automatische Messfunktionen.


• Demodulator:
  • Direkte Demodulation in das PC-Soundsystem.
  • FM-, AM- und SSB-Demodulator.
  • Einstellbare Bandbreite, Mittenfrequenz und Demodulatorparameter.
  • Automatische Messungen der Demodulationsparameter.


• IQ-Stream-Generator:
  • GNU-Radio-Datenquelle.
  • Direkte Übertragung von Fließkomma-I- und Q-Daten in eine Datei oder ein Netzwerk.
  • Einstellbare Mittenfrequenz und Bandbreite.


• Fernsteuerung:
  • Direkte Fernsteuerung des EMI-Analysators über das Netzwerk.
  • Textbasiertes Protokoll.
  • EMCview-kompatibel.
