TekBox TBMDA3B, 4B, 5 modulierte Leistungsverstärker
Vorteile der TBMDA-Serie modulierte Leistungsverstärkers bis 75, 400 MHz oder 1 GHz.
- Modulierte Leistungsverstärker für die Störfestigkeitprüfung/vorbereitende EMV-Konformitätstests.
- TBMDA5 erzeugt Prüfpegel der Klasse 1 und Klasse 2 gemäß ISO/EN 61000-4-6.
- 1 kHz, 80% AM und 50% Tastverhältnis-Pulsmodulation und mehr.
TekBox TBMDA3B, 4B, 5 modulierte Leistungsverstärker

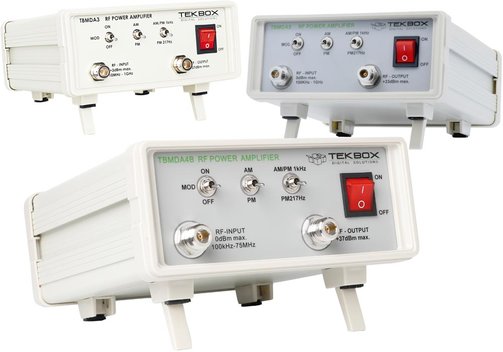

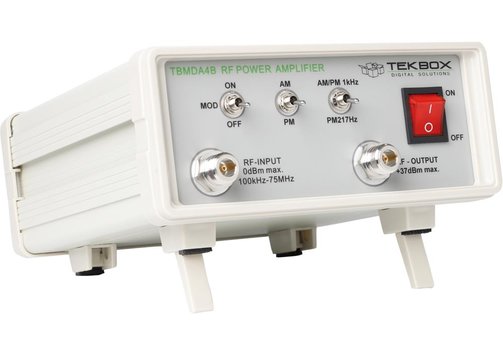

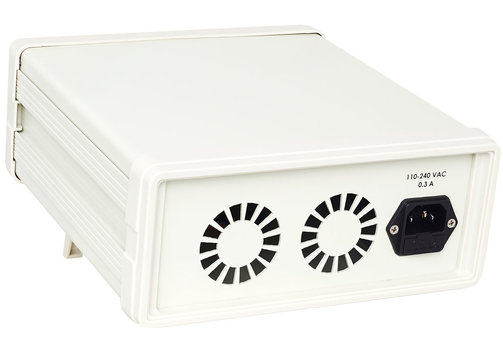

TekBox Modelle TBMDA3B, TBMDA4B, TBMDA5 Signal-Quellen/Verstärker für Störfestigkeitsprüfung

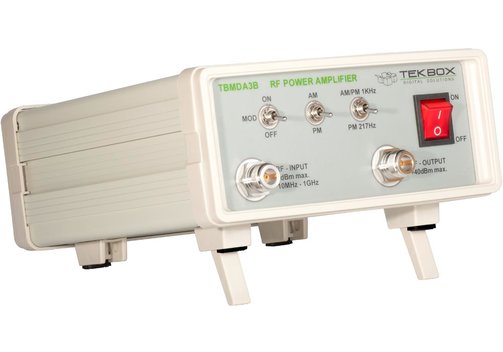

Die TekBox-Modelle TBMDA3B, TBMDA4B und TBMDA5 sind Signalquellen/modulierte Leistungsverstärker für die Störfestigkeitsprüfung. Sie sind für die Ansteuerung durch den Mitlaufgenerato-Ausgang von Spektrum-Analysatoren ausgelegt. Die Geräte sind die ideale Lösung zum Ansteuern von TekBox-Nahfeldsonden, um die empfindliche Stelle einer elektronischen Schaltung zu finden oder um elektrische Felder zu erzeugen, wenn TekBox-TEM-Zellen angesteuert werden.

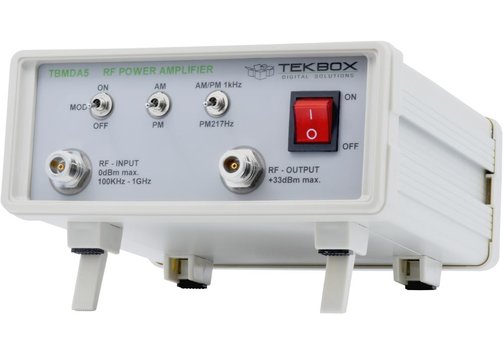

Der TBMDA5 bietet die notwendige Leistung, Bandbreite und Modulation für leitungsgebundene Störfestigkeitsprüfungen mit CDNs im Frequenzbereich von 150 kHz bis 400 MHz. Mit einem 1-dB-Kompressionspunkt bis 2,5 W im Frequenzbereich von 150 kHz bis 400 MHz können Prüfpegel der Klasse 1 und Klasse 2 gemäß ISO/EN 61000-4-6 erzeugt werden.
- CW-Verstärker (Modulation aus).
- 1 kHz, 80% AM-Modulation.
- 1 kHz, 50% Tastverhältnis Pulsmodulation.
- 217 Hz, 12,5% Tastverhältnis Pulsmodulation.
Modell-Übersicht
| Modell | TBMDA3B1) | TBMDA4B1) | TBMDA5 |
| Eingang/Ausgang | 50 Ω, N-Buchse | ||
| Versorgungsspannungsbereich | 110...240 V | ||
| Frequenzbereich | 10 MHz...1 GHz | 100 kHz...75 MHz | 150 kHz...400 MHz, nutzbar von 100 kHz bis 1,2 GHz; Kleinsignalverstärkung: 38 dB typ. Verstärkungsflachheit 150 kHz...400 MHz/Pin = -5 dBm: 3,5 dB typ. |
| Zusätzliche Spezifikationen | ...wie z. B. gesättigte Ausgangsleistung, 1-dB-Ausgangskompressionspunkt insgesamt, Gesamt-Oberschwingungsverzerrung bei verschiedenen Frequenzen, siehe vollständige Datenblätter. | ||
| Interceptpunkt dritter Ordnung | 44 dBm bei 100 MHz, ∆f = 2 MHz typ. | +53 dBm bei 25 MHz, Δf = 200 kHz typ. | +43 dBm bei 100 MHz, Δf = 2 MHz, typ. |
| Rauschzahl | 9 dB | Bei 35 MHz: 7,2 dB | Bei 100 MHz: 6,1 dB |
| Modulation | 1 kHz, 80% AM; 1 kHz, 50% Tastverhältnis Puls-Modulation; 217 Hz, 12,5% Tastverhältnis Puls-Modulation | AM - interne Modulationsfrequenz 1 kHz ±20%; PM - interne Modulationsfrequenz 1 kHz ±10%, 217 Hz ±20%; Tastverhältnis, PM: 50% ±10% bei 1 kHz; 12,5% ±20% bei 217 Hz | AM - interne Modulationsfrequenz 1 kHz ±20%; PM - interne Modulationsfrequenz 1 kHz ±20%, 217 Hz ±20%; Tastverhältnis, PM: 50% ±10% bei 1 kHz; 12,5% ±20% bei 217 Hz |
| Betriebstemperaturbereich | -20...+50°C | ||
| Anwendungen |
|
|
|
1) Ersetzt das Vorgänger-Modell TBMDA3 bzw. TBMDA4.
