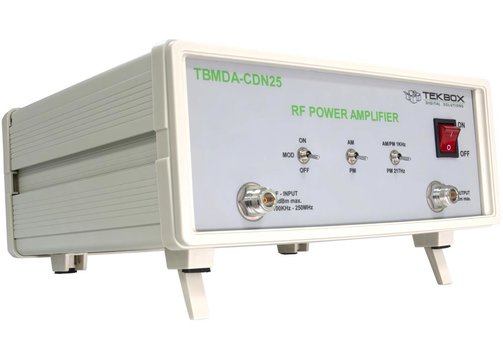

TekBox TBMDA-CDN25 modulierter Breitband-Leistungsverstärker
TekBox TBMDA-CDN25 modulierter Breitband-Leistungsverstärker
Der TekBox TBMDA-CDN25 ist ein modulierter Verstärker, der die notwendige Leistung, Bandbreite und Modulation für leitungsgebundene Störfestigkeitsprüfungen mit CDNs und BCI-Sonden im Frequenzbereich von 100 kHz bis 250 MHz bietet. Er ist für die Ansteuerung durch Signalgeneratoren oder Tracking-Generatoren von Spektrum-Analysatoren ausgelegt. Mit einem 1-dB-Kompressionspunkt von bis zu 25 W im Frequenzbereich von 100 kHz bis 250 MHz kann er Prüfpegel der Klassen 1, 2, 3 und X gemäß ISO/EN 61000-4-6 erzeugen. Ein eingebauter AM/PM-Modulator ermöglicht die Verwendung von Tracking-Generatoren als Signalquelle. Der TBMDA-CDN25 hat eine ausreichende Verstärkung, um die maximale Ausgangsleistung mit 0 dBm zu erreichen, die vom Tracking-Generator eines Spektrum-Analysators bereitgestellt wird. Neben 1 kHz, 80% AM, bietet der TBMDA-CDN25 eine eingebaute Modulationsmöglichkeit zur Erzeugung von 1 kHz PM-Signalen mit 50% Tastverhältnis. Im PM-Modus kann der TBMDA-CDN25 auch ein 217-Hz-Signal mit 12,5% Tastverhältnis erzeugen, um das TDMA-Rauschen eines Mobiltelefons zu simulieren.
- CW-Verstärker (Modulation aus).
- 1 kHz, 80% AM-Modulation.
- 1 kHz, Puls-Modulation mit 50% Tastverhältnis.
- 217 Hz, Puls-Modulation mit 12,5% Tastverhältnis.
- Anwendungen:
Universal-Breitband-HF-Leistungsverstärker.
Breitband-HF-Leistungsverstärker für leitungsgebundene Störfestigkeitsprüfungen zum Betrieb von CDNs oder BCI-Sonden.
Breitband-HF-Leistungsverstärker für gestrahlte Störfestigkeitsprüfungen, zur Ansteuerung von Nahfeldsonden.
Breitband-HF-Leistungsverstärker für die Prüfung der gestrahlten Störfestigkeit, zur Ansteuerung von TEM-Zellen.
Modell-Übersicht
| Modell | TBMDA-CDN25 | |

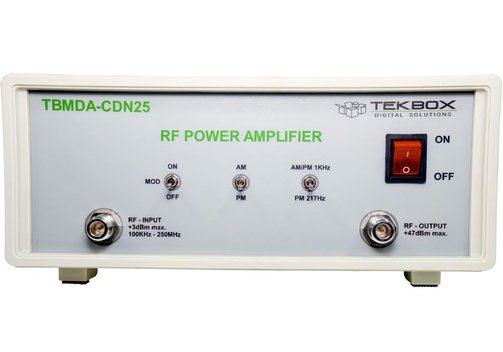

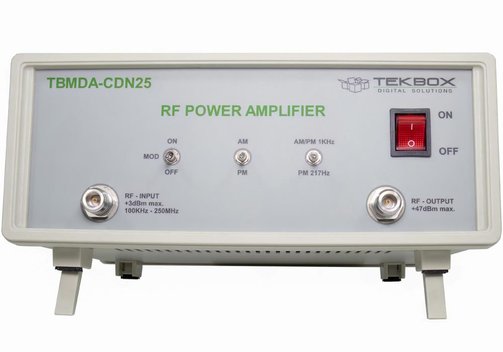

| Eingang/Ausgang | 50 Ω, N-Buchse | |

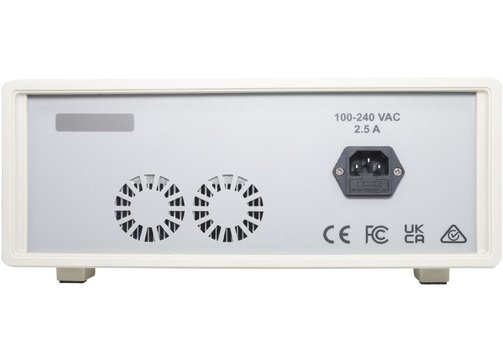

| Versorgungsspannungsbereich und Verbrauch | 110...240 V; Verbrauch 108 W bei 220 V | |
| Betriebstemperaturbereich | -20...50°C | |
| Frequenzbereich | 100 kHz...250 MHz | |
| Kleinsignalverstärkung | 47 dB typ. | |
| Flachheit der Verstärkung | 100 kHz...250 MHz/Pin = -3 dBm: 3.5 dB typ. | |
| Gesättigte Ausgangsleistung | 100 kHz/Pin = 0 dBm | 44,1 dBm (25,7 W) typ. |
| 150 kHz/Pin = 0 dBm | 44,6 dBm (28,8 W) typ. | |
| 500 kHz/Pin = 0 dBm | 45,1 dBm (32,4 W) typ. | |
| 1 MHz/Pin = 0 dBm | 45,3 dBm (33,9 W) typ. | |
| 10 MHz/Pin = 0 dBm | 45,3 dBm (33,9 W) typ. | |
| 50 MHz/Pin = 0 dBm | 45,6 dBm (36,3 W) typ. | |
| 80 MHz/Pin = 0 dBm | 46,6 dBm (45,7 W) typ. | |
| 100 MHz/Pin = 0 dBm | 46,5 dBm (44,7 W) typ. | |
| 150 MHz/Pin = 0 dBm | 44,5 dBm (28,2 W) typ. | |
| 200 MHz/Pin = 0 dBm | 43,8 dBm (24 W) typ. | |
| 230 MHz/Pin = 0 dBm | 44,9 dBm (30,9 W) typ. | |
| 250 MHz/Pin = 0 dBm | 44,8 dBm (30,2 W) typ. | |
| 1 dB Ausgangskompressionspunkt | 100 kHz | +43,7 dBm typ. (Pin: -5 dBm) |
| 150 kHz | +44,1 dBm typ. (Pin: -4 dBm) | |
| 500 kHz | +44,6 dBm typ. (Pin: -3 dBm) | |
| 1 MHz | +45 dBm typ. (Pin: -3 dBm) | |
| 10 MHz | +45 dBm typ. (Pin: -2 dBm) | |
| 50 MHz | +45,6 dBm typ. (Pin: 1 dBm) | |
| 80 MHz | +46,5 dBm typ. (Pin: 1 dBm) | |
| 100 MHz | +46,5 dBm typ. (Pin: 0 dBm) | |
| 150 MHz | +42,9 dBm typ. (Pin: -4 dBm) | |
| 200 MHz | +42,2 dBm typ. (Pin: -4 dBm) | |
| 230 MHz | +44,1 dBm typ. (Pin: -3 dBm) | |
| 250 MHz | +43 dBm typ. (Pin: -4 dBm) | |
| Harmonische | 2. Oberschwigung, 100 MHz | Pout = 46 dBm: <–12 dBc typ. |
| 2. Oberschwigung, 100 MHz | Pout = 40 dBm: <–15 dBc typ. | |
| 3. Oberschwigung, 100 MHz | Pout = 46 dBm: <–22 dBc typ. | |
| 3. Oberschwigung, 100 MHz | Pout = 40 dBm: <–22 dBc typ. | |
| Harmonische Gesamtverzerrung | 17,7% bei 100 MHz, Pout = 37 dBm typ. | |
| 19,6% bei 100 MHz, Pout = 40 dBm typ. | ||
| 22,1% bei 100 MHz, Pout = 43 dBm typ. | ||
| 26,9% bei 100 MHz, Pout = 46 dBm typ. | ||
| Ausgangs-Third-Order-Intercept-Punkt: +51 dBm, bei 100 MHz, Δf = 2 MHz, typ. | ||
| Interne Modulationsfrequenz AM: 1 kHz ±20% | ||
| Interne Modulationsfrequenzen PM: 1 kHz ±20%, 217 Hz ±20% | ||
| Tastverhältnis, PM: 50% ±10% bei 1 kHz; 12,5% ±20% bei 217 Hz | ||
| Maximalwerte | Max. Eingangsleistung +3 dBm; der Ausgang des TBMDA-CDN25 ist recht tolerant gegenüber Ausgangsfehlanpassungen, jedoch wird eine offene oder kurzgeschlossene Last nicht empfohlen, da dies möglicherweise zu einer Beschädigung des Ausgangstransistors führen kann. Bei der Ansteuerung von Nahfeldsonden, Stromsonden oder anderen Lasten mit unbekannter Impedanz wird dringend empfohlen, ein ≥3 dB-Dämpfungsglied am Ausgang des Verstärkers einzusetzen, um die Ausgangsstufe zu schützen | |
