Tekbox TBLLA-2M 9kHz...30MHz große Schleifenantenne (LLA)
Takbox TBLLA-2M 9 kHz...30 MHz große Schleifenantenne

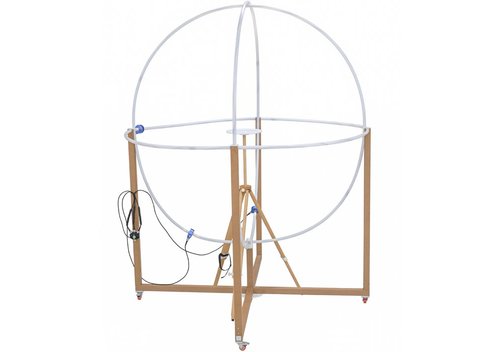

Die Tekbox TBLLA-2M ist eine große Schleifenantenne (LLA/Large Loop Antenna) mit drei orthogonalen Schleifen, wie von CISPR 16 -1-4 und CISPR 15/EN 55015 gefordert. Die TBLLA-2M dient zur Messung des Stroms, der durch das Magnetfeld von Leuchtmitteln induziert wird. Sie besteht aus drei senkrecht zueinander stehenden Schleifenantennen mit einem Durchmesser von 2 m in drei orthogonalen Ebenen (X/Y/Z), die auf leichten, hohlen WPC-Rahmen mit einer Gesamthöhe von 2,5 m angebracht sind. Der tiefste Punkt der Schleifen liegt 0,5 m über dem Boden. Jedes Schleifenelement empfängt Magnetfeldstrahlung senkrecht zur enthaltenen Ebene und erzeugt ein Spannungssignal proportional zur Stärke der H-Feldstrahlung am Ausgang des an die Schleife angeschlossenen HF-Wandlers.
- Schleifenantenne (LLA/Large Loop Antenna).
- Frequenzbereich 9 kHz...30 MHz.
- Normen CISPR 16-1-4, CISPR 15.
- 3 senkrechte Schleifen mit 2 m Durchmesser.
- Konstruktion der Schleife: RG223U-Profile mit umspritzten Schlitzen im PEX-Rohr.
- Übertragungsimpedanz des HF-Wandlers typ. 0 dBΩ; 1 V/A bei 9 kHz...30 MHz.
- HF-Wandler-Ausgangsstecker N-Buchse, 50 Ω.
- Antennenvalidierungsfaktor innerhalb von ±2 dB im Vergleich zu dem in CISPR 16-1-4 angegebenen theoretischen Validierungsfaktor für LLA mit 2 m Durchmesser.
- Effektiver Antennenkorrekturfaktor 0 dB.
- CM-Widerstand der Ferritabsorber >200 Ω bei 10 MHz.
- Mechanische Abmessungen (LxBxH, mm): 2062 x 2062 x 2547; 25 kg.

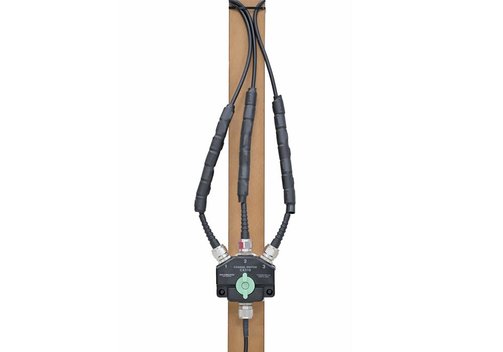

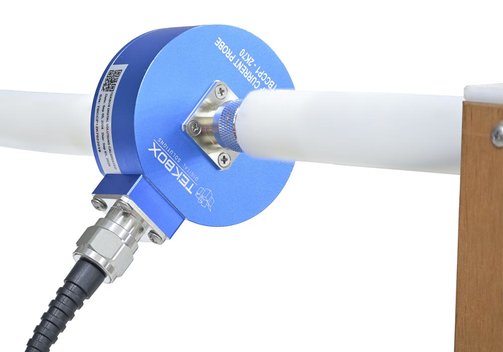

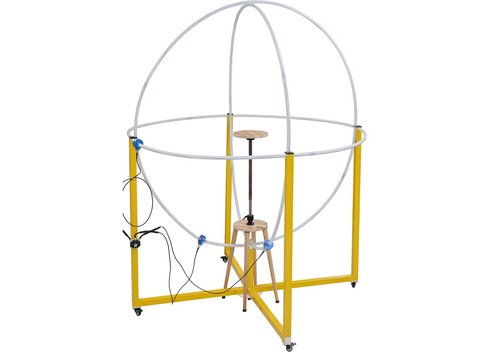

Die Tekbox TBLLA-2M ist mit drei TekBox TBCCP1-2K70 koaxialen HF-Stromüberwachungssonden (Wandlern) ausgestattet, mit einer flachen Übertragungsimpedanz von 0 dBΩ (1 V/A) von 9 kHz...30 MHz, wenn sie mit 50 Ω belastet werden. Das Kit umfasst alle erforderlichen Koaxialkabel, Ferritklemmen, einen manuellen HF-Koaxialschalter zur Auswahl der Schleifen und ein TBTP3-Stativ mit einer Kunststoff-Stützplatte für das Messobjekt.

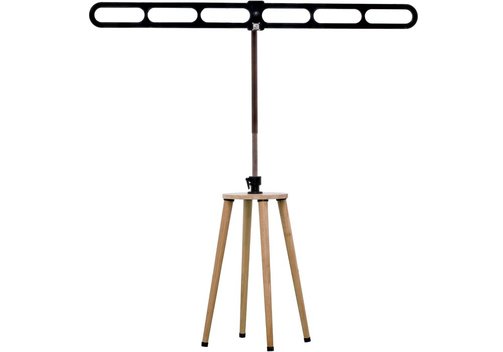

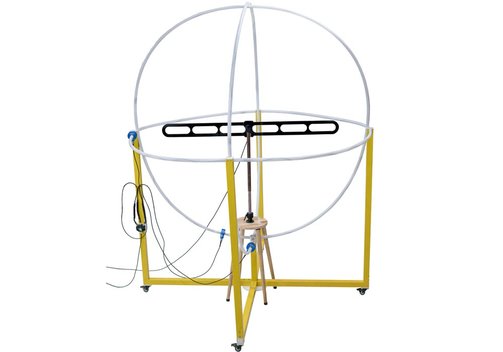

Ein Kalibrierungsdipol mit Stützstruktur ist als optionales Zubehör erhältlich.
Modell-Übersicht
| Modell | Beschreibung |
| TBLLA-2M | 9 kHz...30 MHz große Schleifenantenne (LLA/Large Loop Antenna) |
| TBLLA-CDP | Kalibrierungsdipol |

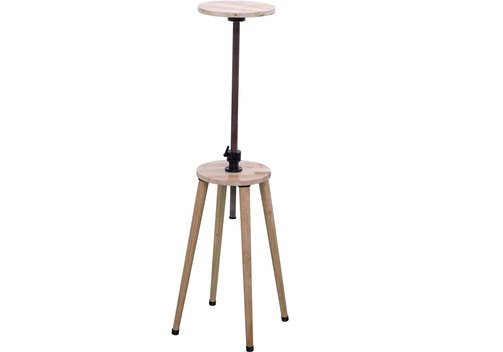

| TBLLA-CDP-SS | Trägerstruktur für Kalibrierungsdipol |
