Tekbox TBLDC32-2 V-Y-Δ DC-Leitungsimpedanz-Stabilisierungsnetzwerk

Tekbox TBLDC32-2 V-Y-Δ DC-Leitungsimpedanz-Stabilisierungsnetzwerk

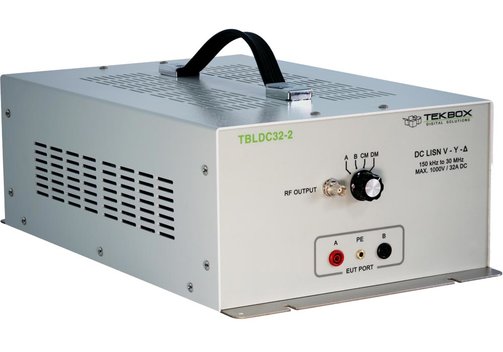

Die Tekbox TBLDC32-2 ist eine LISN (Line Impedance Stabilization Network) zur Messung von leitungsgebundenen Emissionen auf DC-Leitungen im Bereich von 9 kHz bis 3 MHz, entsprechend der CISPR 16-1-2 und CISPR 11 Norm. Die LISN ist für die Prüfung von Störspannungen an Gleichstromanschlüssen von Halbleiter-Leistungswandlern und ähnlichen Geräten mit Gleichstromversorgungsspannungen bis maximal 1000 V und 32 A ausgelegt. Die leitungsgebundenen Emissionen können auf der Hin- und Rückleitung gemessen werden. Darüber hinaus ermöglicht der Drehschalter an der Frontplatte die Messung von Gleichtakt- und Gegentaktstörungen. Die Tekbox TBLDC32-2 LISN ist mit Luftkerndrosseln ausgestattet. Das Gehäuse hat einen robusten Edelstahlsockel mit Flanschen für den Erdanschluss.

• Frequenzbereich 9 kHz...30 MHz.
• Max. Dauerstrom 25 A, max. Strom für 15 min 32 A.
• Gleichspannung 1000 V.
• Impedanz:
  Modus A, Modus B: 150 ±30 Ω.
  Gleichtakt: 150 ±30 Ω.
  Differenzieller Modus: 150 ±30 Ω.
• EUT-Anschluss:
  Phase am EUT-Anschluss: 0 ±40°.
  Isolation zwischen Prüflingstor und AE-Tor, CM: >20 dB.
  Isolierung zwischen Prüflingstor und AE-Tor, DM: >40 dB.
• Umwandlungsverlust in Längsrichtung >26 dB.
• Spannungsteilungsfaktor 20 ±3 dB.
• DC-Widerstand 80 mΩ pro Pfad typ.
• Luftkerndrosseln.
• Drehwahlschalter für Pfad A, B, CM, DM.

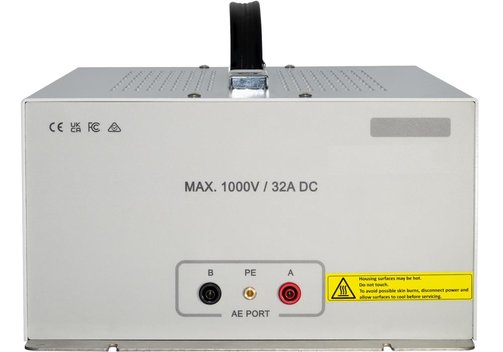

• AE-Anschluss, EUT-Anschlussklemmen 4 mm, Sicherheit.
• Messanschluss 50 Ω BNC.
• Abmessungen (mm, BxHxL) 282 x 150 x 480; ca. 9 kg.
• Betriebstemperaturbereich +5...+40°C, 5...80% rel. Luftfeuchtigkeit, nicht kondensierend.
• Anwendung: EMV-Messungen der leitungsgebundenen Emission auf DC-Versorgungsleitungen.
