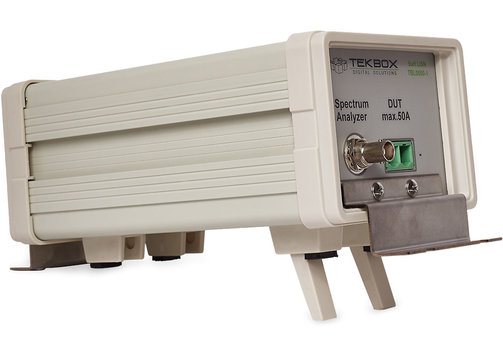

TekBox LISN TBL0500-1 Netznachbildung

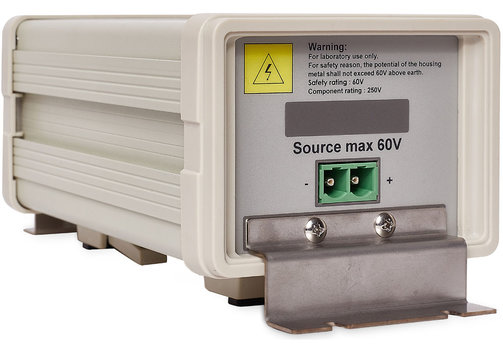

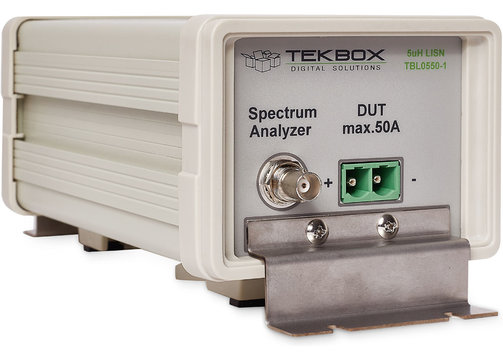

Tekbox TBL0550-1 5 µH 50 A LISN für Messungen des leitungsgebundenen Rauschens von DC-gespeisten elektronischen Geräten; geeignet für Messungen im Frequenzbereich von 150 kHz bis 110 MHz gemäß CISPR 16-1-2, CISPR-25, EN55025, MIL-STD-461F, ISO11452-4 und mit Einschränkungen DO-160/ED-14G und ISO 7637-2. Eingefügt in die Versorgungsleitung des Prüflings kann das leitungsgebundene Rauschen, das an den Versorgungsanschlüssen des Prüflings vorhanden ist, am BNC-Stecker mit einem Spektrum-Analysator oder einem Messempfänger gemessen werden. Die Quellklemme (Versorgungsklemme) und die Messobjektklemme sind durch eine 5 µH-Drossel entkoppelt.
Zwei TBL0550-1 in Kombination mit dem Tekbox LISN Mate ermöglichen die getrennte Messung von Gleichtakt- und Gegentaktrauschen.

Modell-Übersicht

ModellTBL0550-1
Frequenzbereich100 kHz...150 MHz
Impedanz oder DC-WiderstandDC-Widerstand <9 mΩ Quelle+ zu Prüfling+; <2 mΩ Quelle- zu Prüfling
Weitere Daten
  • Max. Strom: 50 A kontinuierlich, 70 A für 3 min
  • Nominaler Betriebsspannungsbereich: 0...60 VDC
  • Komponenten-Ratifizierung: 250 V
  • Hochstrom-Terminals - Stecker: Phoenix Contact 1998933, Buchse: Phoenix Contact 1967375
  • 1 µF Kondensator kann intern durch Entfernen einer Steckbrücke abgeschaltet werden
  • Abmessungen (mm): 120 x 100 x 225 (270 inkl. GND-Klammer); 1,6 kg
