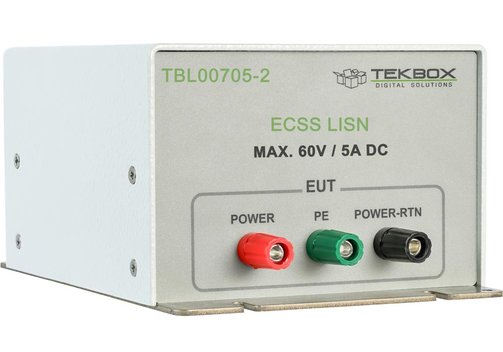

Tekbox TBL00705-2 0,7 µH Leitungsimpedanz-Stabilisierungsnetzwerk

Tekbox TBL00705-2 0,7 µH Leitungsimpedanz-Stabilisierungsnetzwerk

Die Tekbox TBL00705-2 ist eine 50 Ω||0,7 µH LISN (Line Impedance Stabilisation Network) mit zwei Pfaden. Sie ist charakterisiert von 10 Hz...200 MHz und basiert auf dem Standard ECSS-E-ST-20-07C Rev 1. Die Norm gibt das allgemeine Schema des LISN vor und lässt eine gewisse Flexibilität bei den Bauteilwerten zu. Die Tekbox TBL00705-2-Implementierung ist für den Einsatz bei EMV-Messungen von Satelliten und Raumfahrzeugen vorgesehen. Das LISN verfügt nicht über einen Ausgang für leitungsgebundene Emissionsmessungen; stattdessen fungiert es lediglich als Netzwerk zur Stabilisierung der Leitungsimpedanz. Zur Messung der leitungsgebundenen Emissionen wird gemäß der Norm eine HF-Stromüberwachungssonde verwendet. Die 0,7 µH Induktivität ahmt die typische Induktivität des Versorgungskabelbaums in Raumfahrzeugen oder Satelliten nach. Die LISN wird in die Netzleitung und die Netzrückleitung des Prüflings eingefügt.

• LISN Typ V-AMN, 50 Ω||0,7 µH.
• Charakterisierter Frequenzbereich 10 Hz...200 MHz.
• Gleichstromwiderstand 400 mΩ pro Pfad.
• Maximaler Strom 5 A kontinuierlich.
• Betriebsspannungsbereich 0...60 VDC.

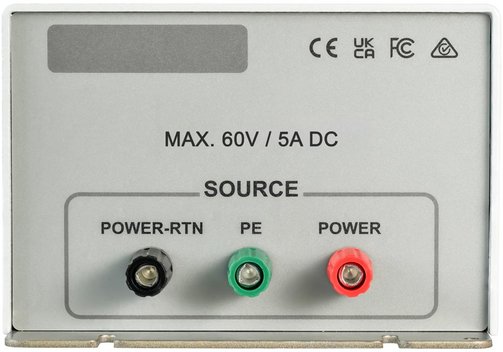

• EUT/SOURCE-Anschlüsse: 4 mm Bananenbuchsen.
• DC-Widerstand 80 mΩ pro Pfad typ.

Angaben zur Produktsicherheit:

Hersteller:
TekBox Digital Solutions Vietnam Co. Ltd., Saigon Hi-Tech Park, Factory 4, 4F, Lot I-3B-1, N6 Street, Thu Duc City, 700 000 Ho Chi Minh City/VNM
www.tekbox.com

Verantwortliche Person:
Meilhaus Electronic GmbH, Am Sonnenlicht 2, 82239 Alling/DEU
info@meilhaus.com
