TekBox TBHPF-Serie Hochpassfilter
TekBox TBHPF-Serie Hochpassfilter

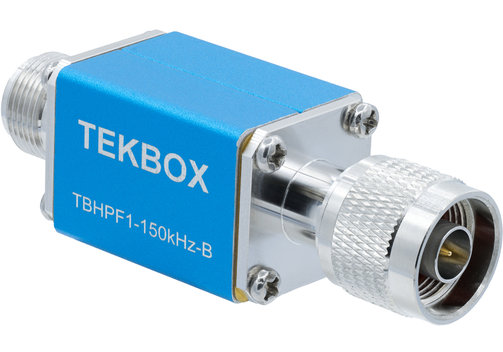

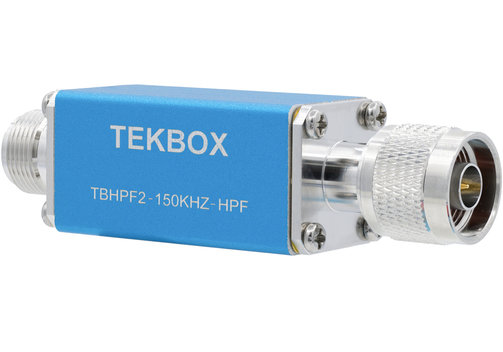

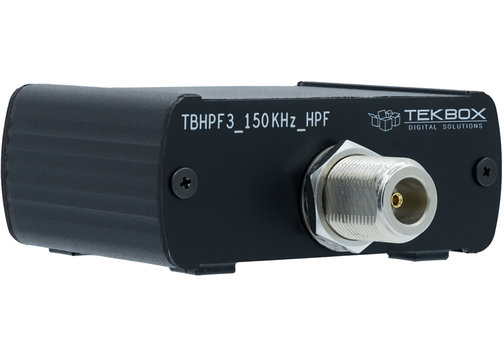

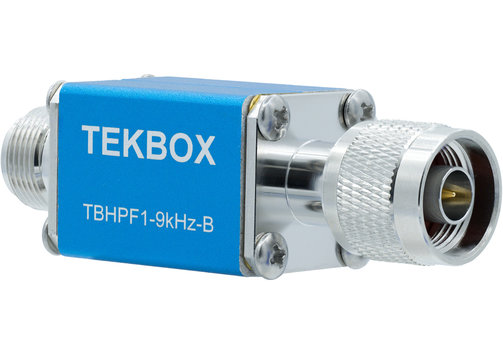

TekBox TBHPF1-9kHz-B, TBHPF1-150kHz-B, TBHPF2-150kHz, TBHPF3-150kHz Filter für HF-Eingänge
Die TekBox TBHPF-Serie sind 9-kHz- oder 150-kHz-Hochpassfilter für allgemeine Filteranwendungen sowie zum Schutz der HF-Eingänge von Spektrum-Analysatoren oder EMI-Empfängern vor hochamplitudigen Subharmonischen und 50-Hz-Restspannungen in Messaufbauten für leitungsgebundene Emissionen.
Modell-Übersicht
| Modell | TBHPF1-9kHz-B1) | TBHPF1-150kHz-B1) | TBHPF2-150kHz | TBHPF3-150kHz |
| Typ | Highpass-Filter, symmetrisch, reflektiv, 50 Ω | |||
| 3 dB Bandbreite | 9 kHz...1 GHz | 110 kHz...3 GHz | 135 kHz...1 GHz | 135 kHz...100 MHz |
| S11, 9 kHz...110 MHz | <-12 dB | <-18 dB | <-17 dB | <-17 dB |
| Topologie | Chebyshev 5-te Ordnung | |||
| Nennspannung des Filterkondensators | 100 V | 250 V | ||
| Sättigungsstrom der Filterinduktivität | 0,7 A | 0,75 A | 1,5 A | 5,6 A |
| Max. Eingangsleistung bei Frequenz... | 9 kHz...1 GHz: 10 W | 300 kHz...1 GHz: 10 W | 300 kHz...1 GHz: 10 W | 300 kHz...100 MHz: 10 W |
| Anschlüsse | N-Stecker/N-Buchse | |||
| Abmessungen (mm) | 26 x 26 x 82; ca. 100 g | 26 x 26 x 82; ca. 110 g | ||
1) Die Versionen "B" ersetzen die bisherigen Versionen ohne "B"; diese sind EOL/eingestellt.
