TekBox TBESDT ESD TARGET Strommesswandler
TekBox TBESDT Serie ESD TARGET Strommesswandler
TekBox TBESDT1, TBESDT2 für Messungen gemäß IEC 61000-4-2 bis 4 GHz

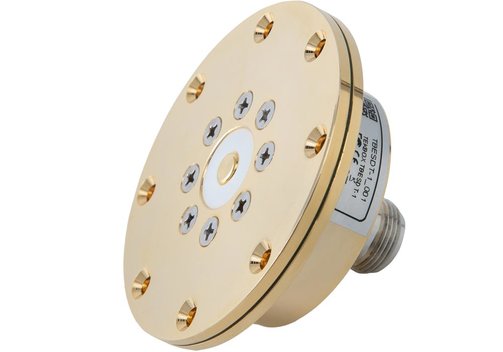

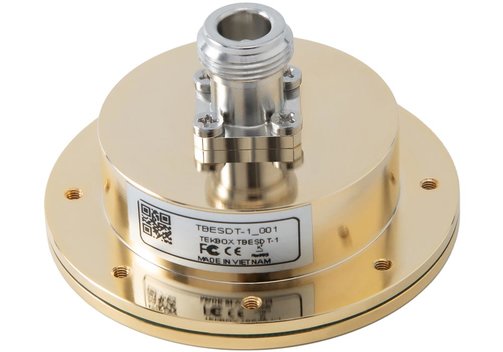

Die TekBox TBESDT1 und TBESD2 ESD TARGET sind Strommesswandler zur Überprüfung von ESD-Simulatoren. Sie werden verwendet, um Messungen gemäß IEC 61000-4-2 bis zu 4 GHz durchzuführen.
- Strommesswandler zur Verifizierung von ESD-Simulatoren.
- IEC 61000-4-2-konform.
- Widerstand 1 oder 2 Ω.
- Frequenzbereich DC...4 GHz.
- Max. Impulsamplitude ±30 kV.
Modell-Übersicht
| Modell | TBESDT1 | TBESDT2 |
| Konformität | IEC 61000-4-2 | |
| Widerstand | 2,08 Ω ±1% | 1 Ω ±1% |
| Übertragungsimpedanz | 2 V/A; 0,2 V/A mit 20 dB Attenuator | 1 V/A; 0.1 V/A mit 20 dB Attenuator |
| Frequenzbereich | DC...4 GHz | |
| S21-Flachheit | <±0,5 dB bis 1 GHz <±1,2 dB bis 4 GHz | |
| Max. Impulseamplitude | ±30 kV | |
| Abmessungen (mm) | D70 x H40; 0,5 kg; Box 340 x 260 x 110; 2,1 kg. | |

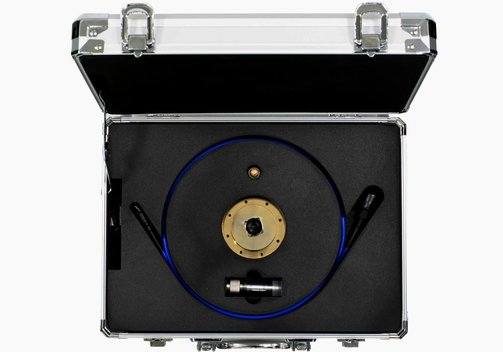

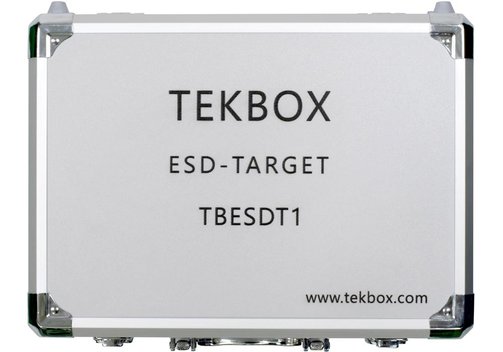

Lieferumfang: TBESDT1 oder 2 ESD TARGET, 20 dB Dämpfungsglied, Koaxialkabel N-Stecker auf SMA-Stecker, (100 cm, RM141), Koaxialadapter SMA-Buchse auf BNC-Stecker, Tragebox aus Aluminium, Werkskalibrierung-Zertifikat, NIST-rückführbar.
