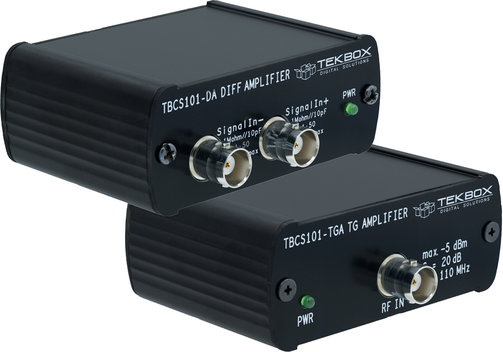

Tekbox TBCS-Verstärker-Serie

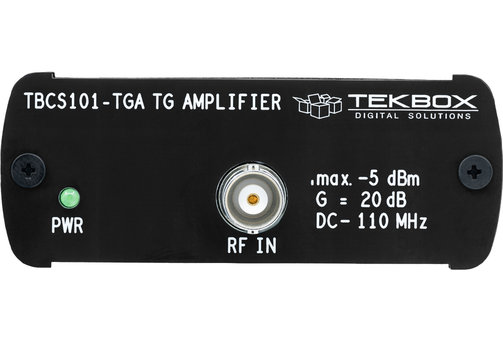

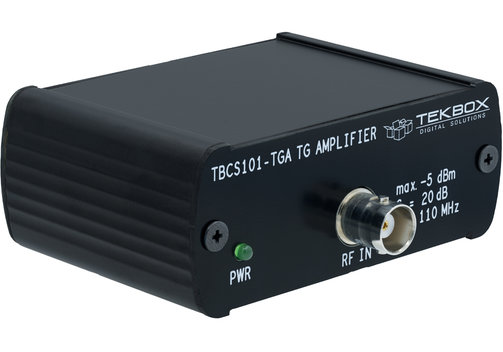

Tekbox TBCS101-TGA DC-gekoppelter rauscharmer Treiberverstärker

Der Tekbox TBCS101-TGA ist ein DC-gekoppelter Verstärker mit einer flachen Verstärkung von DC bis 20 MHz, einer 3-dB-Bandbreite von 40 MHz, einer Verstärkung von 20 dB und einer Ausgangsleistung von +15 dBm. Anwendung: Treiberverstärker für DC-gekoppelte Hochleistungsverstärker, wie sie für CS101-Tests benötigt werden Universeller Verstärker zur Verstärkung des Mitlaufgeneratorsignals des Messempfängers TBMR-110M.

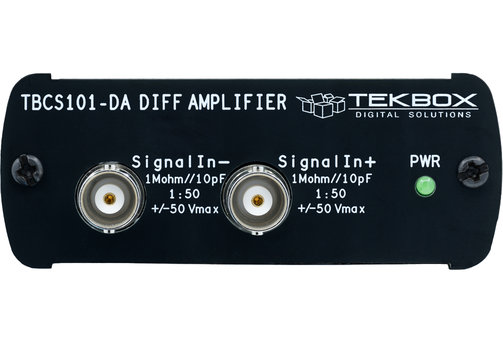

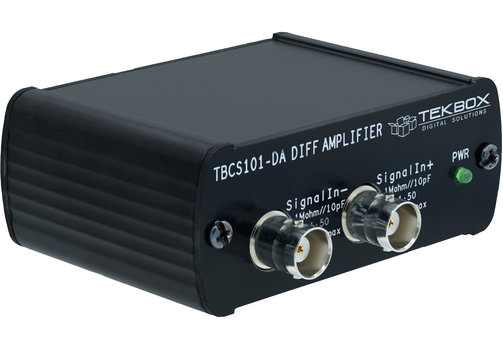

Tekbox TBCS101-DA Differential-Verstärker

Der Tekbox TBCS101-DA ist ein Differenzverstärker mit einem flachen Frequenzgang von DC bis 250 MHz, einer 3-dB-Bandbreite von 310 MHz, einer Dämpfung von 1:50 und einer Ausgangsimpedanz von 50 Ω. Anwendung: Differenzverstärker für CS101-Testaufbauten. Allzweck-Differenzverstärker.

Modell-Übersicht

ModelTBCS101-TGATBCS101-DA
TypDC-gekoppelter rauscharmer TreiberverstärkerDifferentialverstärker
FrequenzbereichDC...40 MHz, 3-dB-Bandbreite, typ.ischDC...310 MHz, 3-dB-Bandbreite, typ.isch
Verstärkung20 dB, typ.isch (≙ lineare Spannungsverstärkung 10) bei 50 &Omeg; Lastimpedanz1:50; Anstiegszeit ≤2,3 ns (200-mV-Schritt)
RF-AnschlüsseBNC-BuchseBNC-Buchse
EingangsspezifikationImpedanz 50 Ω;
Rückflussdämpfung >30 dB, typ.;
max. Pegel -5 dBm (≙0,35 VSS; bei Ausgangssättigung;
max. Pegel +20 dBm in einem 50-Ω-System/±1,5 VDC
Impedanz 1 MΩ||10 pF;
Pegel max. ±50 V bei linearem Betrieb (100 V differenzieller Betrieb);
Nennwerte max. ±100 V Gleichtaktbetrieb/200 V Gegentaktbetrieb für Beschädigung
AusgangsspezifikationImpedanz 50 Ω;
Rückflussdämpfung >20 dB, typ.;
P1dBout +15 dBm (≙3,5 VSS); bei Ausgangssättigung;
IP3out +25 dBm;
DC-Offset <100 mV am Ausgang; Eingang terminiert mit 50 Ω
Impedanz 50 Ω;
Rückflussdämpfung >20 dB, typ.;
CMR/Gleichtaktunterdrückung DC...1 MHz >70 dB; 1 MHz...100 MHz ≥80 dB; 100 MHz...310 MHz ≥50 dB;
max. Spannung 2 VSS;
DC-Offset >10 mV am Ausgang;
Rauschen >1,4 mVeff

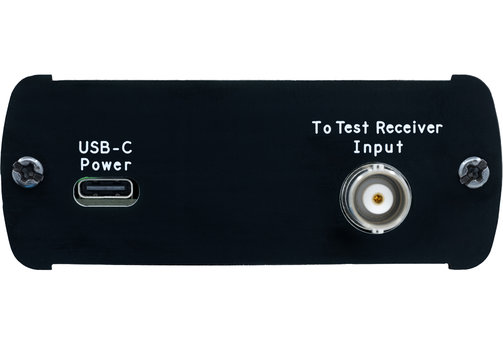

SpannungsversorgungAnschluss USB-C;
Anzeige-LEDs für Power ON;
Betriebsspannung 5 VDC;
Stromaufnahme 90 mA
UmgebungsbedingungenBetriebstemperaturbereich -20...+50°C
Abmessungen (mm, BxHxL)82 x 33 x 80; 100 g
