TekBox TBCP Serie HF-Stromwandler
Vorteile der TekBox TBCP Serie Stromwandler geschlossen oder "Snap-on"
- Frequenz von 10 Hz bis 1 GHz.
- Öffnungsradius von 17 mm bis 46 mm.
- Max. Primärstrom (HF) 3 A, Übertragungsimpedanz bis 20 dBΩ.
TekBox TBCP Serie HF-Stromwandler
Modelle TBCP1, TBCP2, TBCP3, TBCP4, TBCP5

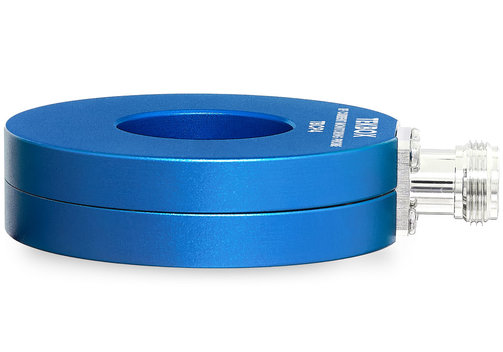

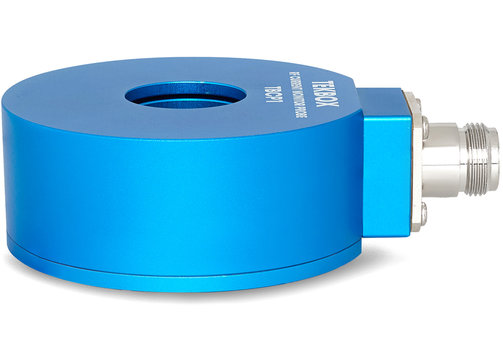

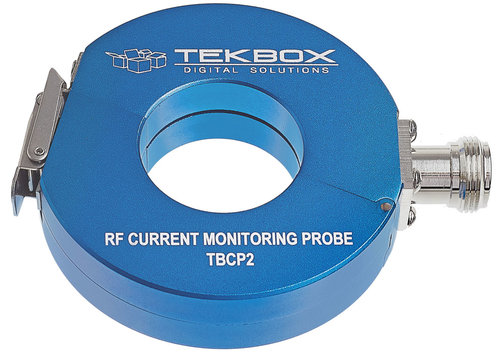

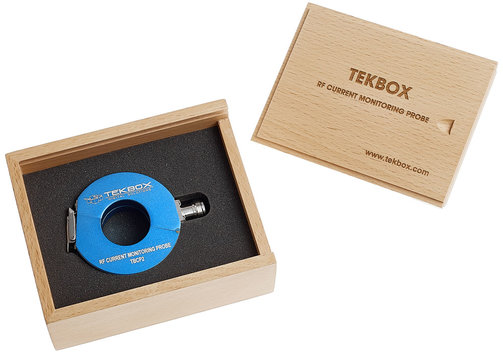

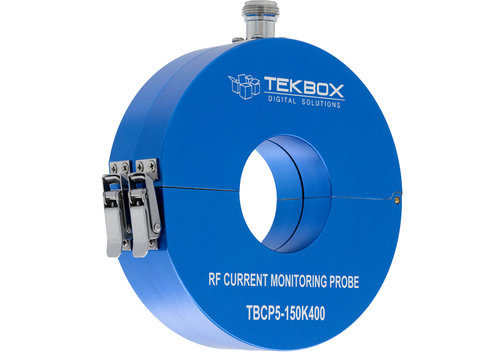

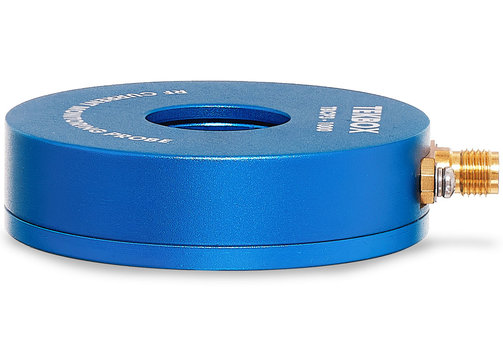

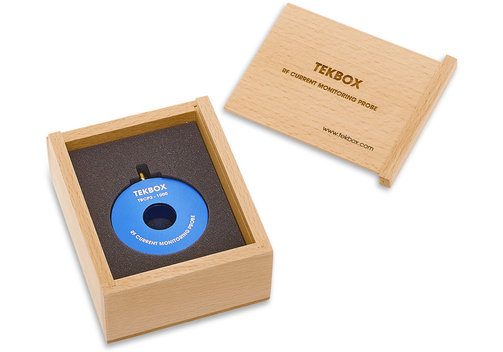

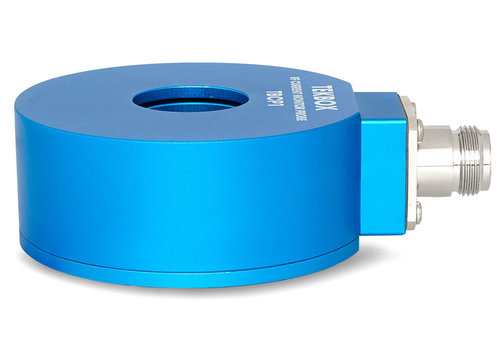

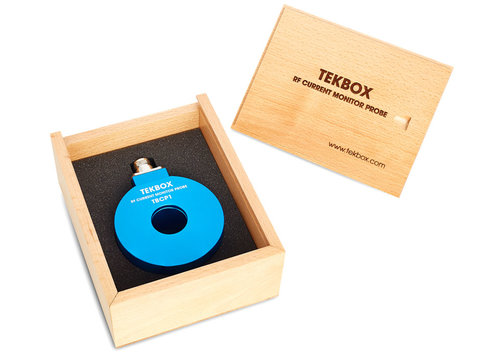

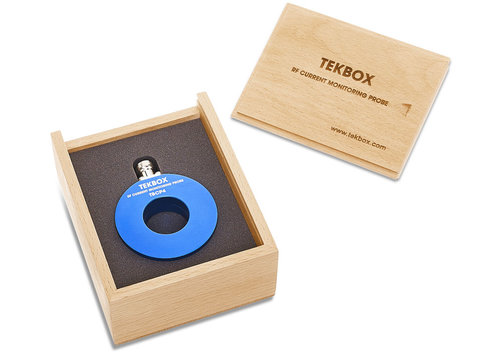

Die TekBox-Serien TBCP1, TBCP3, und TBCP4 sind geschlossene HF-Stromwandler, die TBCP2- und TBCP5-Serie sind "Snap-on" HF-Stromwandler. Je nach Modell decken sie einen Frequenzbereich von 10 Hz bis 500 MHz, 10 kHz bis 750 MHz oder von 30 kHz bis 1 GHz ab.

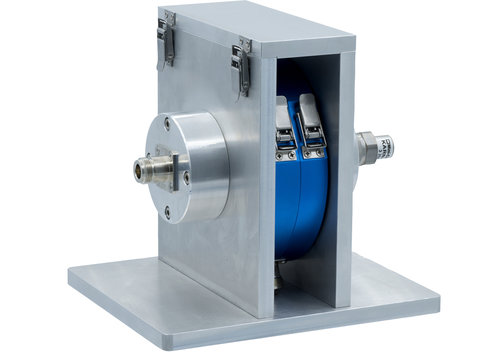

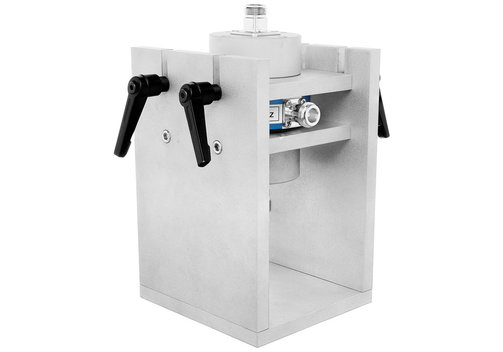

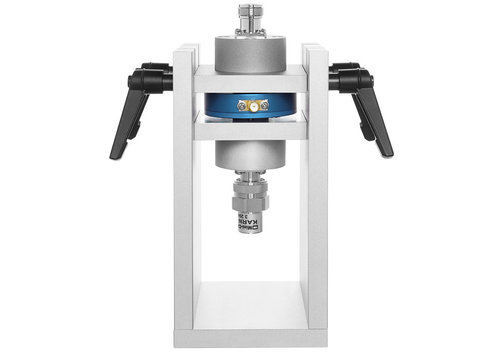

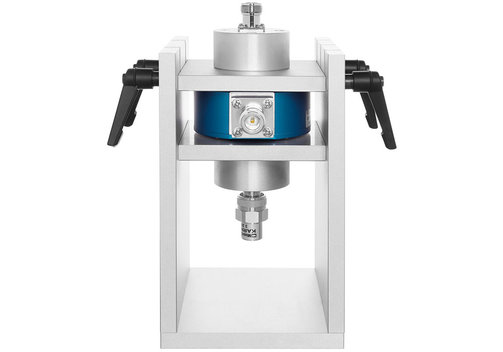

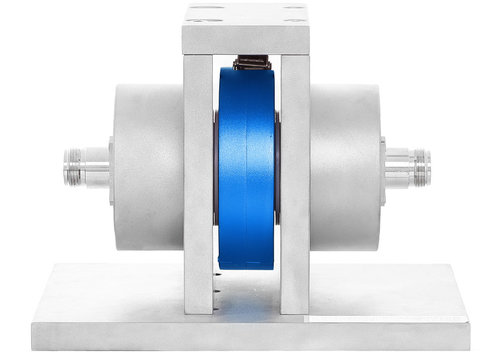

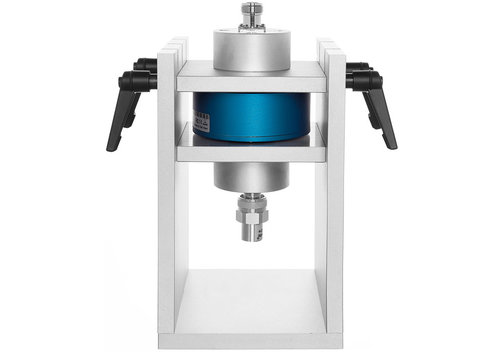

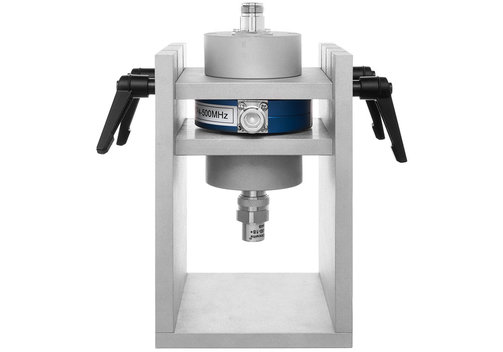

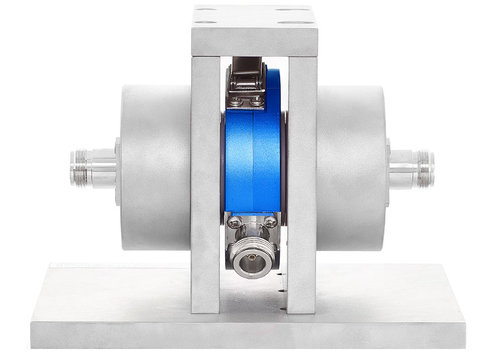

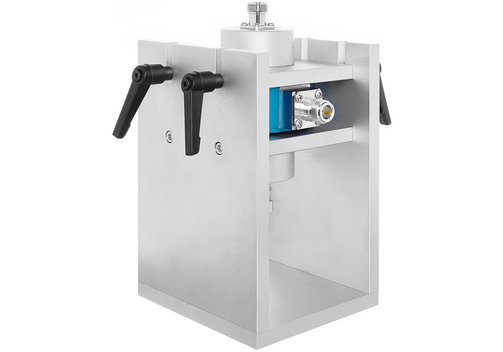

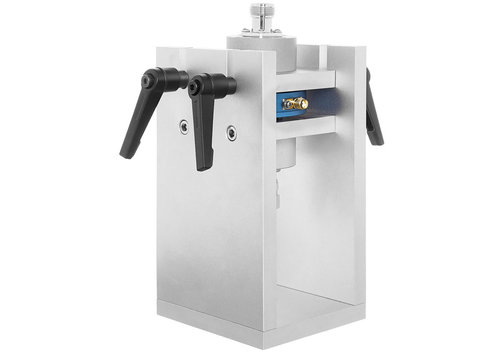

Die TekBox TBCP1-CAL, TBCP2-CAL, TBCP3-CAL, TBCP4-CAL und TBCP5-CAL sind Kalibriervorrichtungen für die entsprechenden HF-Stromwandler. Die Kalibriervorrichtungen für HF-Stromwandler werden in Kombination mit einem VNA/Vektor-Netzwerk-Analysator oder Spektrum-Analysator mit Tracking-Generator verwendet, um die Übertragungsimpedanz von HF-Stromwandlern zu messen.
Modell-Übersicht
| Modell | TBCP1-200 | TBCP1-250 | TBCP1-500 | TBCP2-30K400 | TBCP2-250 | TBCP2-500 | TBCP2-750 | TBCP3-1000 | TBCP4-250 | TBCP4-500 | TBCP4-750 | TPCP5-150K400 |
| Frequenzbereich | 10 kHz...200 MHz | 30 kHz...250 MHz | 30 kHz...500 MHz | 10 Hz...500 MHz | 10 kHz...250 MHz | 10 kHz...500 MHz | 10 kHz...750 MHz | 30 kHz...1 GHz | 10 kHz...250 MHz | 10 kHz...500 MHz | 10 kHz...750 MHz | 10 Hz...500 MHz (3-dB-Bandbreite typ. 150 kHz...400 MHz) |
| Öffnungs-Durchmesser | 25 mm | 25 mm | 25 mm | 32 mm | 32 mm | 32 mm | 32 mm | 17 mm | 32 mm | 32 mm | 32 mm | 46 mm |
| Äußerer Durchmesser | 76 mm | 76 mm | 76 mm | 73 mm | 73 mm | 73 mm | 73 mm | 52 mm | 73 mm | 73 mm | 73 mm | 124 mm |
| Höhe | 31 mm | 31 mm | 31 mm | 20 mm | 20 mm | 20 mm | 20 mm | 14 mm | 20 mm | 20 mm | 20 mm | 36 mm |
| Gewicht | 320 g | 320 g | 320 g | 320 g | 320 g | 320 g | 320 g | 55 g | 320 g | 320 g | 320 g | 320 g |
| Anschluss-Typ | N-Buchse | N-Buchse | N-Buchse | N-Buchse | N-Buchse | N-Buchse | N-Buchse | SMA-Buchse | N-Buchse | N-Buchse | N-Buchse | N-Buchse |
| Übertragungsimpedanz | 3...17 dB%Ω | 0...18 dBΩ | -6...20 dBΩ | 2 dBΩ mit einer 3 dB Bandbreite von 30 kHz...400 MHz | 0...16 dBΩ zwischen 100 kHz und 250 MHz | 0...20 dBΩ zwischen 150 kHz und 500 MHz | 0...22 dBΩ zwischen 150 kHz und 750 MHz | 20 dBΩ | 14 dBΩ | 16 dBΩ | 20 dBΩ | 11 dBΩ (3,5 Ω) im flachen Bereich, typ. (50 Ω Lastimpedanz) |
| Max. Primärstrom | DC...400 Hz: 80 A; HF: 3 A | DC...400 Hz: 80 A; HF: 3 A | DC...400 Hz: 80 A; HF: 3 A | DC...400 Hz: 25 A HF: 2 A | DC...400 Hz: 80 A; HF: 3 A | DC...400 Hz: 80 A; HF: 3 A | DC...400 Hz: 80 A; HF: 3 A | DC...400 Hz: 30 A; HF: 4 A | DC...400 Hz: 80 A; HF: 3 A | DC...400 Hz: 80 A; HF: 3 A | DC...400 Hz: 80 A; HF: 3 A | HF: 2 A |
| Max. Kerntemperatur | 125°C | 125°C | 125°C | 125°C | 125°C | 125°C | 125°C | 125°C | 125°C | 125°C | 125°C | 125°C |
