TekBox TBCDN-M Serie Kopplungs-Entkopplungsnetzwerke
TekBox TBCDN-M Kopplungs-Entkopplungsnetzwerke

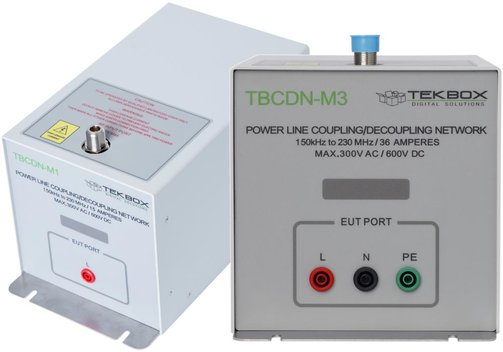

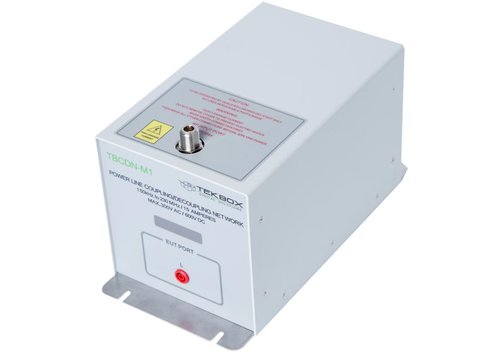

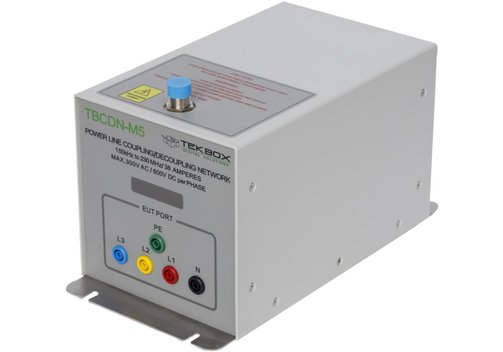

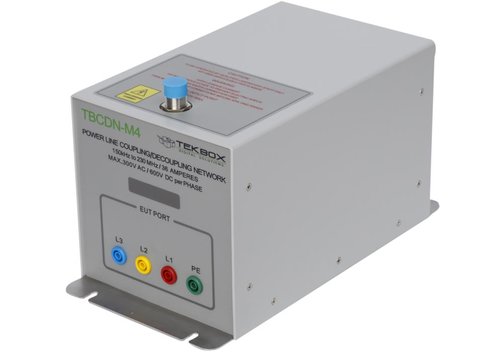

TekBox TBCDN-M1, TBCDN-M2, TBCDN-M3, TBCDN-M4, TBCDN-M5 für Störfestigkeitsprüfungen nach IEC 61000-4-6
Die Geräte der TBCDN-M Serie sind Kopplungs-Entkopplungsnetzwerke für die Prüfung der leitungsgebundenen Störfestigkeit nach IEC 61000-4-6.
Die Geräte der Serie entsprechen IEC 61000-4-6 Anhang D2. Sie sind für die Einkopplung von Gleichtaktstörsignalen im Frequenzbereich von 150 kHz bis 230 MHz in ungeschirmte AC- und DC-Versorgungsleitungen ausgelegt.

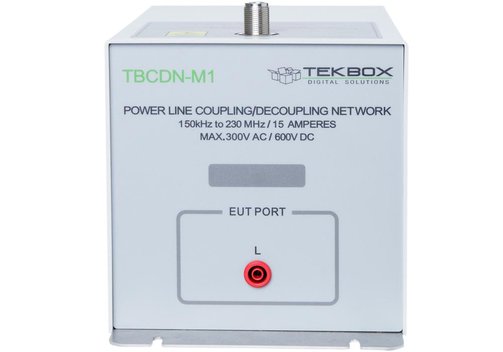

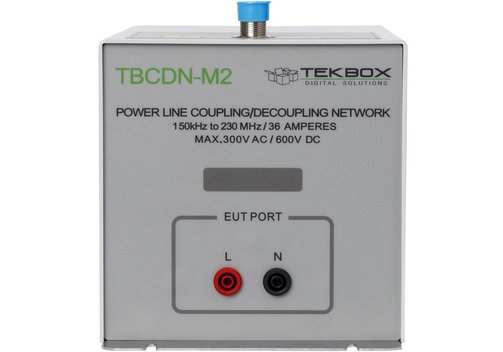

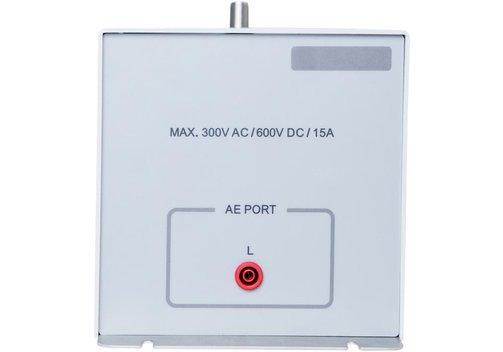

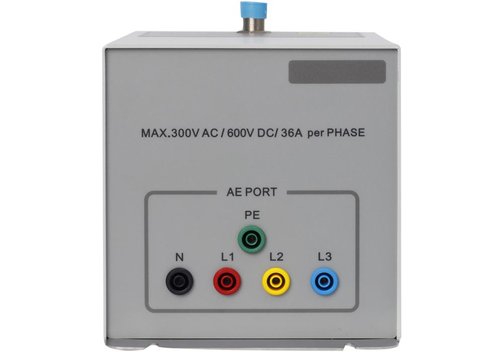

- EUT/AE-Anschlüsse: L, L/N, oder L/N/PE; 4 mm Bananen-Sicherheitsbuchsen.
- 4 mm Schlitze in der Grundplatte für GND-Anschluss.
- Für die Prüfung der leitungsgebundenen Störfestigkeit nach IEC 61000-4-6 Anhang D2.
- Frequenzbereich 150 kHz bis 230 MHz.
- Maximale Versorgungsspannung 300 VAC, 600 VDC; maximaler Strom 15 A (M1) bzw. 36 A (M2, M3, M4, M5).
Modell-Übersicht
| Modell | TBCDN-M1 | TBCDN-M2 | TBCDN-M3 | TBCDN-M4 | TBCDN-M5 |
| Anwendung | Prüfung der leitungsgebundenen Störfestigkeit nach IEC 61000-4-6 | ||||

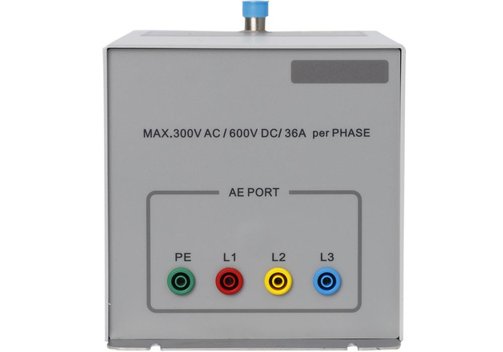

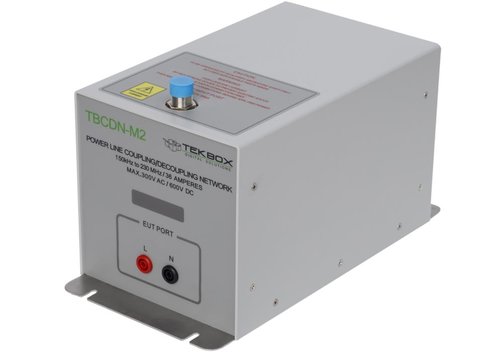

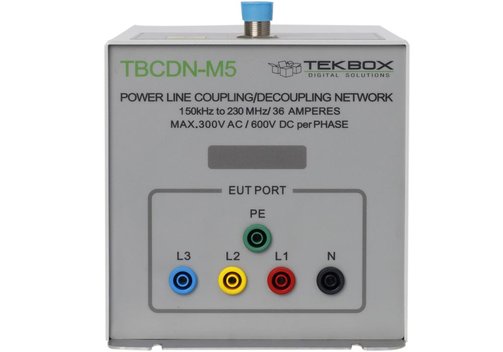

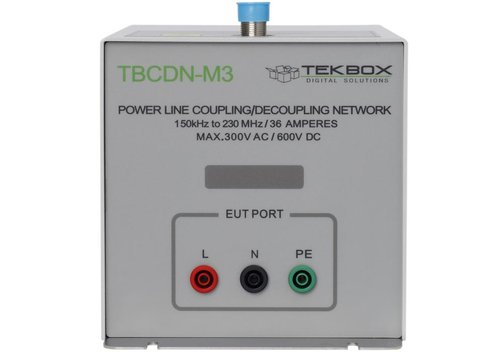

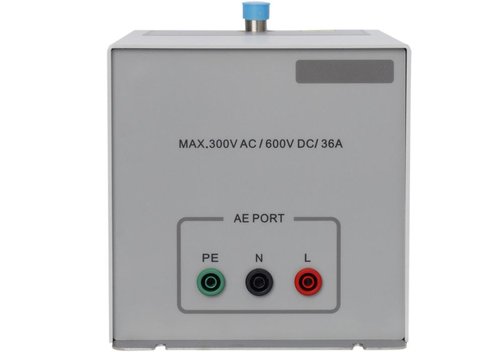

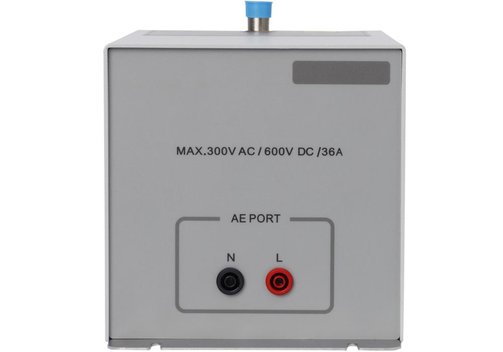

| EUT/AE-Port | L | L, N | L, N, PE | L1, L2, L3, PE | L1, L2, L3, N, PE |
| Maximale Versorgungsspannung | 300 VAC, 600 VDC | ||||
| Maximaler Strom | 15 A | 36 A | 36 A | 36 A | 36 A |
| Frequenzbereich | 150 kHz...230 MHz | ||||
| Maximale HF-Eingangsleistung und -spannung | 6,5 W CW; 32 V | ||||
| Gleichtaktimpedanz | 150 kHz...24 MHz: 150 Ω ±20 Ω 24...80 MHz: 150 Ω +60 Ω/-45 Ω 80...230 MHz: 150 Ω ±60 Ω | ||||
| Spannungsteilungsverhältnis | 150 kHz...80 MHz: 9,5 dB ±1 dB 80...230 MHz: 9,5 dB +3 dB/-2 dB | ||||

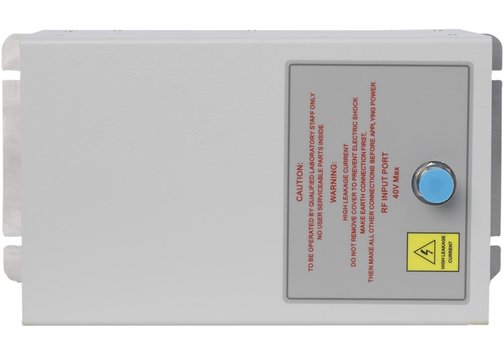

| RF-Eingangsanschluss | N-Buchse | ||||
| EUT/AE-Anschlüsse | 4 mm Bananen-Sicherheitsbuchsen, 4 mm Schlitze in der Grundplatte für GND-Anschluss | ||||
| Abmessungen (mm) | 300 x 150 x 150; ca. 2,5 kg; Gehäusematerial: Pulverbeschichtetes Aluminium, Bodenplatte aus Edelstahl | ||||
Lieferumfang: TBCDN-M1, M2, M3, M4 oder M5, individuelles Prüfprotokoll mit Spannungsteilungsverhältnis und Gleichtaktimpedanz.
Optionales Zubehör: 30 mm Adapterplatte mit Kurzschlussleisten und Typ-N-Anschlüsse; 50 bis 150 Ω N-Stecker auf N-Buchse Adapter.
