TekBox Lösungen für die EMV-Abschirmung
ab €
368,90
inkl. MwSt.
versandkostenfrei (Deutschland)
schliessen
Bitte füllen Sie alle Felder aus.
Beschreibung
Dateien/Downloads
TekBox TBST Abschirmzelte, TBSB Abschirmtaschen, TBGP Ground-Matte
- TekBox TBST Abschirmzelte für vorbereitende EMV-Konformitätsprüfung:
- Unterdrückt Störungen durch Umgebungsrauschen.
- Dämpfung ~50...70 dB im Bereich DC...6 GHz.
- Zugangsöffnung mit leitfähigem Klettband.
- TBSB Abschirmtaschen für Pre-Compliance-Test:
- Unterdrückt Störungen durch Umgebungsrauschen.
- Die abgeschirmten Taschen sind eine kostengünstige Alternative zu abgeschirmten Zelten für Testgeräte wie LISNs oder TEM-Zellen
- Dämpfung ~50 dB im Bereich DC...2 GHz.
- TBGP Ground-Matte:
- Als Untergrund EMV-Pre-Compliance-Test-Setups.
- Die Grund-Matte besteht aus einem leitfähigen Stoff, der mit einem Vlies verbunden ist.
- Gewebematerial: Polyester 45% + Silber 55% leitfähiges Gewebe, Vlies.
Model-Übersicht
| Modell | Beschreibung | Abmessungen | Weitere technische Daten | |

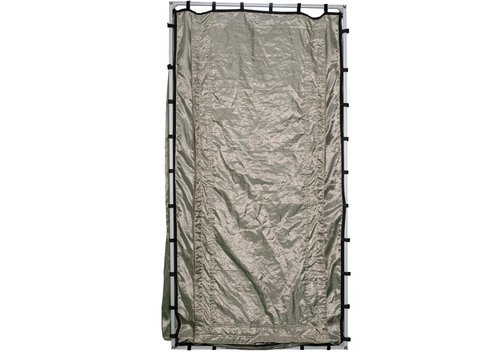

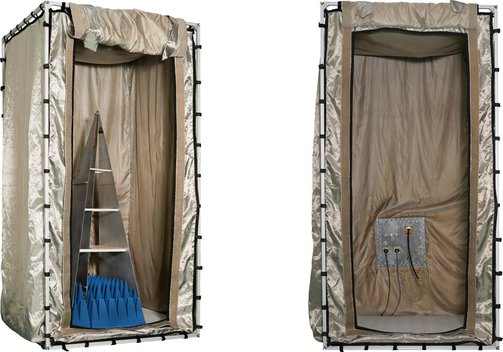

| TBST200/100/100 | Abschirmzelt | 200 cm x 104 cm x 100 cm | ~50 dB im Bereich 10 MHz...6 GHz | Öffnungsmaße 130 cm x 46 cm; Rahmen: 20 mm x 20 mm Aluminium-Strangpressprofile; Abschirmung mit zwei Lagen leitfähigem Silbergewebe; Aufhängung: Klettband; Filterplatte: 1x 240 V/10 A Netzfilter, C19-Buchse, 2x 240 V/10 A AC/DC-Filter, angeschlossene Kabel mit Bananenbuchsen, 3x N-Koax-Durchführungsbuchsen mit Schraubkappen, 1x BNC-Koax-Durchführungsbuchse mit Schraubkappen; interne AC-Buchse: Pigtailkabel mit abnehmbarer Schuko-Buchse und länderspezifische AC-Kabel mit C13-Stecker |
| TBST120/60/60/2-B | Abschirmzelt | 124 cm x 64 cm x 60 cm | Dämpfung ~50...70 dB im Bereich DC...6 GHz | Öffnungsmaße 85 cm x 35 cm oder 40 cm x 22 cm; Rahmen 20 mm x 20 mm Aluminium-Strangpressprofile; Abschirmung mit 2 Lagen leitfähigem Gewebe; Zugangsöffnung mit leitfähigem Klettband; Aufhängung: Klettstreifen; Filterplatte: 1x 240 V/10 AAC-Filter; IEC-Buchse (optional für die kleineren Zelte); 2x 240 V/10 ADC-Filter; Kabel mit Bananenbuchsen; 3x N-Buchsen-Durchgangsstecker mit Schraubkappen; 1x BNC-Buchsen-Durchgangsstecker; interne AC-Buchse: Pigtailkabel mit abnehmbarer Schuko-Buchse; Gewicht: 10,8 kg |
| TBST86/49/45/1-B | Abschirmzelt | 86 cm x 48 cm x 48 cm (ohne AC-Hauptfilter) | ||
| TBST86/49/45/2-B | Abschirmzelt | 86 cm x 48 cm x 48 cm (mit AC-Hauptfilter) | ||
| TBSB-70/40 | Abschirmtasche | 70 cm x 40 cm; 140 g | Dämpfung ~50 dB im Bereich DC...2 GHz | Öffnungsmaße TBSB-105/60 Diagonale 80 cm; TBSB-70/40 Diagonale 60 cm; Rahmen: keiner; Abschirmung mit 2 Lagen leitfähigem Gewebe; Zugangsöffnung mit leitfähigem Klettband; Filterplatte: keine; |
| TBSB-105/60 | Abschirmtasche | 105 cm x 60 cm; 250 g | ||
| TBGP-250/140 | EMV Grund-Matte | 250 cm x 140 cm; | Gewebestärke 0,7 mm; Gewebegewicht 1,1 kg Gewebematerial Polyester 45% + Silber 55% leitfähiges Gewebe, Vlies; Kontaktblockabmessungen: 96 mm x 40 mm x 7 mm; Kontaktblockgewicht: 0,23 kg; Kontaktblockmaterial: Vernickelt | |
