Rigol DG70000 Highend-Arbiträr-Signalgenerator

Neu
ab 62.118,00
min Bestellmenge
1 Stück
Stückpreis:
Grundpreis:
Ausführung
technische Frage?
per E-Mail empfehlen
schliessen
Bitte füllen Sie alle Felder aus.
Art der Frage
Ihre E-Mail-Adresse:
Ihre Frage:
Bitte bestätigen Sie, dass Sie kein Roboter sind.
Beschreibung
Zubehör
Dateien/Downloads

Vorteile des DG70000 2-/4-Kanal AWG

  • 2 oder 4 Kanäle, Abtastraten bis 5 GS/s, 16-bit Auflösung.
  • Direkte Erzeugung von Signalen mit Trägern bis 5 GHz.

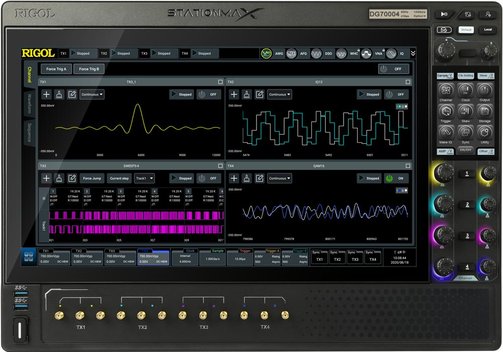

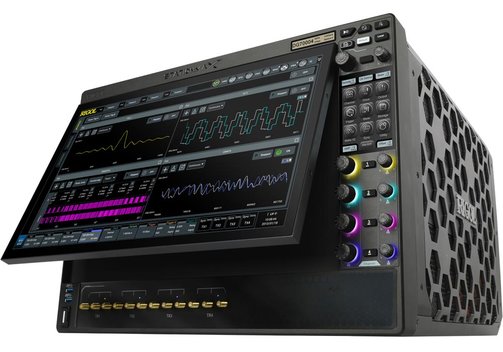

  • Großer, winkelverstellbarer 15,6"/39,6 cm Touchscreen.

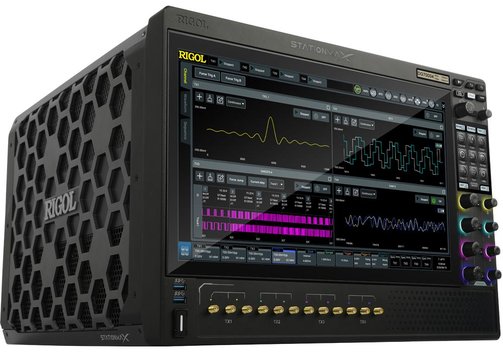

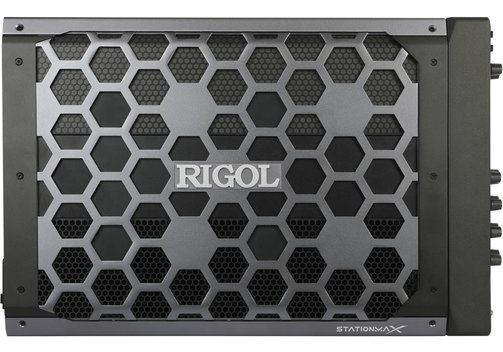

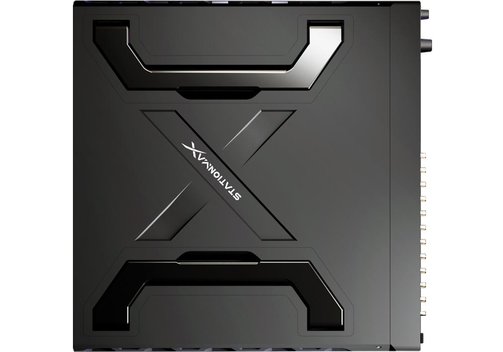

Rigol DG70000 Arbiträr-Signalgenerator

Rigol DG70002, DG70004 Signal-Generatoren bis 5 GS/s

Die Arbiträrer-Signalgeneratoren (Arbitrary Waveform Generator/AWG) der Serie STATIONMAX DG70000 von Rigol basieren auf der technischen Plattform SiFi III und dem Android-Betriebssystem und bietet unter anderem die folgenden Vorteile:
Akkurate und einstellbare Abtastraten.
Erzeugen beliebiger Signalformen Punkt für Punkt.
Wiederherstellung des Signals ohne Verzerrung.
Die DG70000-Serie bietet eine Vielzahl von Funktionen, wie z. B. das Erstellen von Sequenzen, die es Ihnen ermöglichen, lange, komplexe Signale selbst zu definieren. Dank ihrer mehrkanaligen, hochpräzisen Synchronisierung, der hohen Bandbreite und der jitterarmen Signalausgabe sind die Geräte für Anwendungen in einer Vielzahl von Industrie- und Kommunikationsbereichen geeignet. Ausgestattet mit einem 15,6"/39,6 cm großen, winkelverstellbaren Touchscreen, der Multi-Pane-Windowing unterstützt, bietet er ein komfortables UI-Design. Mehrere Standardschnittstellen bieten Ihnen weitere Anschlussmöglichkeiten und erleichtern die Fernsteuerung des Geräts.

  • Bis 5 GS/s Abtastraten (12 GS/s interpoliert).
  • 4-Kanal-Synchronisation für ein einzelnes Instrument (nur 4-Kanal-Modelle).
  • -70 dBc SFDR.
  • 16 bit vertikale Auflösung.
  • 1,5 GS Siglen-Speichertiefe pro Kanal.
  • Direkte Erzeugung von Signalen mit Trägern bis 5 GHz.
  • Generierung beliebiger Signalformen Punkt für Punkt; Wiederherstellung des Signals ohne Verzerrung.
  • Gesamtjitter von nur 10 psSpitze-Spitze, Zufallsjitter von nur 350 fseff.
  • Abtastraten einstellbar von 100 S/s bis 12 GS/s.
  • Hochpräzise Synchronisierung mit einer Wiederholbarkeit von Kanal zu Kanal von nur ±10 ps.
  • Unterstützung erweiterter Sequenzen zur Definition von Ausgängen mit verschiedenen komplexen Siglanformen.
  • Mehrere Schnittstellen verfügbar: LAN/Ethernet, USB3.0, HDMI.
  • Unterstützung des Imports von externen Signal-Dateien.
  • 15,6"/39,6 cm winkelverstellbares Display.

Modell-Übericht

ModellRigol STATIONMAX DG70002Rigol STATIONMAX DG70004
Kanalzahl24
Abtastrate100 S/s bis 12 GS/s (5 GS/s Datenrate, interpoliert: 10 GS/s für echte Signalausgabe; 12 GS/s für IQ-Signalausgabe
Vertikale Auflösung16 bit (0 Marker/Kanal), 15 bit (1 Marker/Kanal), 14 bit (2 Marker/Kanal)
Signal-Speichertiefe1,5 Gpts/Kanal
Effektive FrequenzausgabeDie maximale Frequenz wird als "Abtastrate/2,5" bestimmt;
2 GHz (Echtdatenmodus), 4 GHz (IQ-Datenmodus, 10 GS/s interpoliert)
AnalogausgangDC-Ausgang mit hoher Bandbreite (DC HBW), DC-Verstärkerausgang (DC AMP), AC-Ausgang (AC)
Zeitbereich Bitrate (Abtastrate/4 Punkte pro Zyklus) max. 1,25 Gb/s; zufälliger Jitter 350 fseff, Gesamtjitter 10 psSpitze-Spitze
FrequenzbereichAusgangsanpassung VSWR DC HBW DC...4 GHz <1,8:1, DC AMP DC...2,6 GHz <1,8:1, AC DC...5 GHz <,2,0:1;
Intermodulationsverzerrung 100 MHz ±1 MHz: -70 dBc, 1 GHz ±1 MHz: -60 dBc
Ausgangs-Phasenrauschen, typisch(5 GHz Abtasttakt mit 10 GS/s Abtastrate)
fc = 100 MHz: -126 dBc/Hz bei Offset 10 kHz,
fc = 1 GHz: -112 dBc/Hz bei Offset 10 kHz,
fc = 2 GHz: -106 dBc/Hz bei Offset 10 kHz,
fc = 4 GHz: -100 dBc/Hz bei Offset 10 kHz
Signal-FähigkeitImport von Signal-Dateien: *.txt Dateiformat, unterstützt Spannungscode und normalisierten Wert, *.wfm Dateiformat erstellt von RIGOL AWG, *.seq Dateiformat erstellt von RIGOL AWG;
Export von Signal-Dateien: *.txt-Dateiformat, unterstützt Spannungscode und normalisierten Wert, *.wfm-Dateiformat, erstellt von RIGOL AWG, *.seq-Dateiformat, erstellt von RIGOL AWG
SequencerSequenz Anzahl der Schritte für jede Sequenz: 1 bis 16.384; Anzahl der Schritte für jede Untersequenz: 1 bis 16 383: Signal-Segment - Signal-Länge: 2,4 k bis 500 M Abtastpunkte (1,5 G optional), Mindestgranularität der Signalform: 1 Abtastpunkt
BetriebssystemAndroid
Display15,6"/39,6 cm Touchscreen (Hauptbildschirm), 3,5"/8,9 cm Zusatzbildschirm; HDMI-Schnittstelle

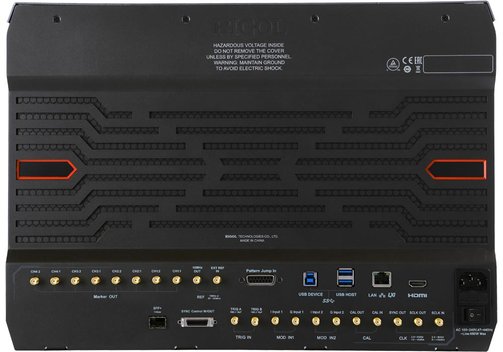

EingängeTriggereingang (SMA), Modulationssignaleingang (SMA), Pattern-Jump-Eingang (15-pol. Sub-D)
SchnittstellenLAN/Ethernet (LXI-C), Web-Steuerung, USB 3.0 Host (4x) und Device (1x), Sync Control Interface (MDR, Steuerung der Synchronisation mehrerer Geräte)
Abmessungen (mm)439 x 310 x 491; <22,5 kg

Lieferumfang: Rigol DG 70002 oder 70004, Netzkabel, USB-Kabel, drei 50 Ω/18 GHz SMA-Abschlusswiderstände pro Kanal.

Option zur Leistungssteigerung

ModellBeschreibung
DG70000-DIGUPDigitaler Aufwärtswandler (DUC) und IQ-Modulation
DG70000-SEQKomplexe Sequenzfunktion
DG70000-PJSerielle Hochgeschwindigkeitsfunktion
DG70000-DCDC-Verstärkerausgang
DG70000-MTONENLMultitone- und Chirp-Modus


Angaben zur Produktsicherheit:

Hersteller:
RIGOL Technologies CO., LTD., No.8 Ke Ling Road, Suzhou New District 21516/CHN
www.rigol.com
(EU-Niederlassung Deutschland)
