Vorteile der SPECTRAN V6 ECO 6/8 und 18 GHz Echtzeit-Spektrum-Analysatoren und Vektor-Signal-Generatoren
- Frequenzbereich bis 6/8 oder 18 GHz, RTBW bis 44 oder 60 MHz.
- Sehr kompaktes USB PC-Modul-Format.
- Sweep-Geschwindigkeit bis 500 GHz/s oder 3 THz/s.
Aaronia SPECTRAN V6 ECO Serie Echtzeit-Spektrumanalysatoren

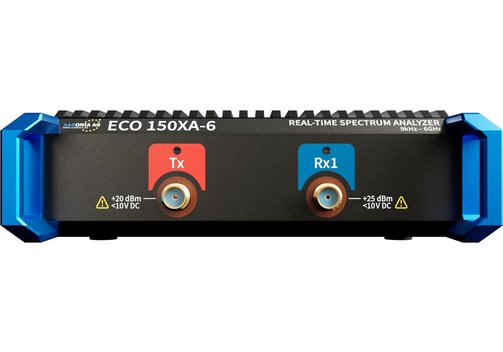

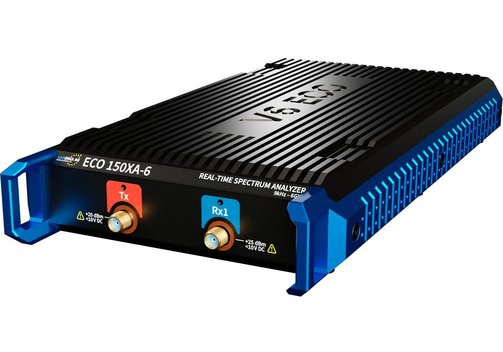

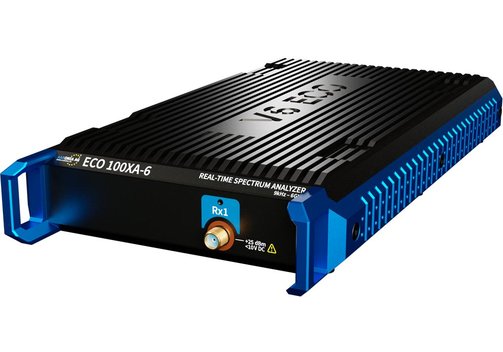

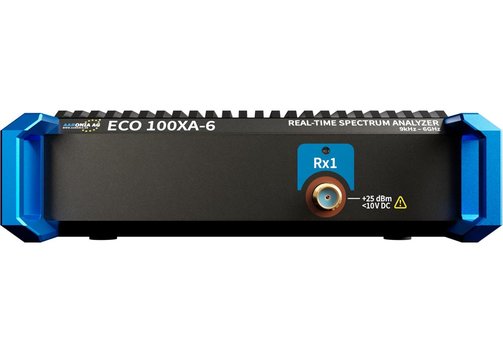

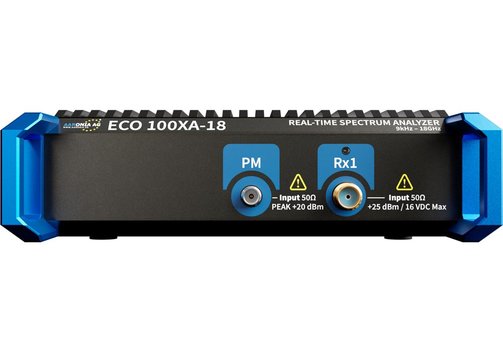

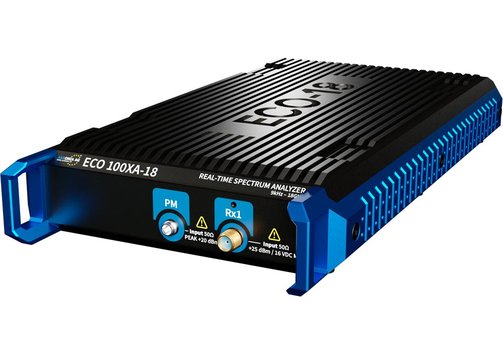

Modelle SPECTRAN V6 ECO 100XA-6, 150XA-6, 200XA-6, 100XA-18, 150XA-18
Die Aaronia SPECTRAN V6 ECO Serie sind hochleistungsfähige Echtzeit-Spektrum-Analysatoren und Monitoring-Empfänger, die selbst kürzeste Signalübertragungen erfassen können. Der Analysator scannt 6 GHz in 2 ms (3 THz/s). Die Aaronia SPECTRAN V6 ECO Serie ist die perfekte Lösung für Spektrum-Monitoring, HF- und Mikrowellen-Messungen, Interferenzsuche, EMV-Tests oder Wi-Fi- und Drahtlosnetzwerk-Messungen. Mit ihrem kompakten Design sind die Geräte ideal für Messungen sowohl im Feld als auch im Labor oder für Embedded-Anwendungen. Die mitgelieferte Analyse-Software RTSA-Suite PRO verwandelt den SPECTRAN V6 ECO in einen vollwertigen Benchtop-Spektrum-Analysator.
- Frequenzbereich 9 kHz bis 6, 8 oder 18 GHz.
- Versionen mit 1x oder 2x Rx und mit oder ohne 1x Tx.
- Bandbreite (RTBW) Rx 44 MHz, 2x 44 MHz (Dual LO) oder 60 MHz.
Bandbreite (RTBW) Tx 44 MHz oder 60 MHz (über USB3-Stream). - Abtastgeschwindigkeit 500 GHz/s oder 3 THz/s.
- A/D-Wandler-Auflösung 16 bit.
D/A-Wandler-Auflösung 14 bit. - Rauschzahl -170 dBm/Hz (4 dB NF).
- Stromversorgung über USB (10 W).
- Abtastung von 6 GHz in weniger als 2 ms (Option 3 THz/s).
- Unbegrenztes, kontinuierliches, echtes 24/7 I/Q-Streaming.
- I/Q-Vektorsignalgenerator (44 oder 60 MHz).
- Außergewöhnlicher Dynamikbereich mit einem 16-bit-A/D-Wandler bei 2 GS/s.
- Abtastrate von 500 MS/s (16 bit dual 256 MS/s I/Q-Daten).
- FPGA 930 GMACs.
- FFT-Rate: 960 Millionen FFT-Punkte/s (120 Millionen FFTs/s).

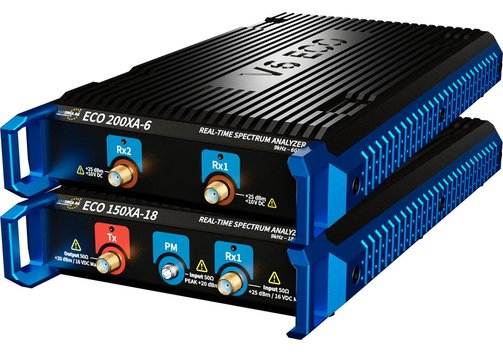

- Stapelbares Zubehör.
- Kompakt und leicht.
- Enthaltene Software:
RTSA-Suite PRO Spektrum-Analyse-Software mit regelmäßigen Updates. - Vollständig fernsteuerbar über plattformunabhängige HTTP-basierte API.
Natives C++ SDK für Windows und Linux.
Community Plugins für GNU Radio, SDRAngel, SDR++ und viele mehr. - Hergestellt in Deutschland.
Modell-Übersicht
| Modell SPECTRAN | V6 ECO 100XA-6 | V6 ECO 150XA-6 | V6 ECO 200XA-6 | V6 ECO 100XA-18 | V6 ECO 150XA-18 |
| 102/011 | 102/036 | 102/037 | 102/065 | 102/066 | |
| Rx | 1 | 1 | 2 | 1 | 1 |
| Rx RTBW | 44 MHz | 44 MHz | 44 MHz/44 MHz | 60 MHz | 60 MHz |
| Max. Leistung Rx | +23 dBm | +23 dBm | +23 dBm | +23 dBm | +23 dBm |
| Tx | - | 1 | - | - | 1 |
| Tx RTBW | - | 44 MHz | - | - | 60 MHz |
| Max. Leistung Tx | - | +20 dBm | - | - | +20 dBm |
| Sweep | 500 GHz/s | 500 GHz/s | 500/3000 GHz/s | 500/3000 GHz/s | 500/3000 GHz/s |
| DANL | -170 dBm/Hz | -170 dBm/Hz | |||
| Design | USB Desktop | USB Desktop | |||
| Frequenzbereich | 9 kHz...6/8 GHz | 9...18 GHz | |||
| Amplitudengenauigkeit | Typ. ±0,5 dB (kompensiert durch FIR-Filter) | ||||
| USB-Streaming-Anschluss | 1x USB 3.1 oder 3.2 PD | ||||
| Frequenz-Referenz-Genauigkeit | 0,5 ppm (5 ppb über OCXO-Option) | ||||
| RBW (Auflösebandbreite) | 62 mHz...200 MHz | ||||
| Messeinheiten | Über 20 (z.B. dBm, dBµV, V/m, A/m, W/m², dBµV/m, W/cm²) | ||||
| Detektor | Min, Max, AVG, Spitzenwert, QPeak | ||||
| Attenuator-Bereich | 50 dB/70 dB (0,5-dB-Schritte) | ||||
| Mess-Traces | Über 20 (z.B. ACT, AVG, MAX, MIN, QPEAK) | ||||
| Messmodi | True IQ oder Leistungs-/Frequenzdaten | ||||
| Trigger | Cursor, Messung, Dichte | ||||
| A/D-Wandler | 2 GS/s 16 bit | ||||
| D/A-Wandler | 2 GS/s 14 bit | ||||
| GPS | GPS/QZSS, GLONASS, BeiDou und Galileo (gleichzeitiger Empfang) | ||||
| GPS-Synchronisation | ±10 ns Zeitstempelung in jedem Datenpaket | ||||
| Externer Frequenzreferenz-Eingang | Typ. 10 MHz, 3,5 Veff an 50 Ω (SMB-Stecker) | ||||
| DSP-Verarbeitung/FPGA | 930 GMACs | ||||
| SDRAM | 2 GB | ||||
| HF-Anschlüsse | SMA (Rx,Tx), SMB (Trigger, Refclock, GPS, PPM). Alle 50 Ω | ||||
| Temperaturbereich (Betrieb) | 0...+50°C (erweitert -40...+75°C) | ||||
| Abmessungen (mm) | 210 x 115 x 30 | ||||
| Stromversorgung | USB 3.2 Gen 1 Typ-C PD 3.0; Leistungsaufnahme typ. 10 W | ||||
| Empfohlenes Kalibrierungsintervall | 2 Jahre | ||||
